Caricare un rotolo di grande diametro

  1. Premere e tenere premuto image per spegnere la stampante.
  2. Aprire il coperchio della porta di alimentazione posteriore.
  3. Tirare le leve di rilascio su entrambi i lati della stampante per sbloccare il coperchio del vano del rotolo.
  4. Afferrare la stampante dal lato anteriore e sollevare con decisione il coperchio del vano del rotolo per aprirlo.
    ATTENZIONE
    Non toccare direttamente la barra di strappo con le dita. Il mancato rispetto di questa avvertenza potrebbe provocare lesioni.
  5. Ruotare la ghiera del regolatore per bloccare le guide del rotolo nella posizione appropriata.
  6. Inserire la prima etichetta, con la superficie di stampa rivolta verso l'alto, attraverso la fessura di alimentazione posteriore. *1
    NOTA

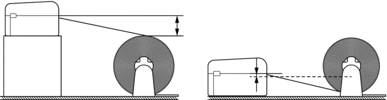

    • Posizionare la stampante e il portarotolo esterno in modo che la parte superiore della fessura di alimentazione posteriore della stampante si trovi più in alto rispetto alla posizione di estrazione del rotolo di supporto.
    • Posizionare il rotolo con la superficie di stampa rivolta verso l'alto.
    • Evitare che il rotolo esterno tocchi i cavi collegati alla stampante.
    • A seconda del formato del rotolo e del metodo di installazione, è possibile che il rotolo subisca un carico eccessivo e non riesca a fare avanzare le etichette o i supporti. In tal caso, ridurre la velocità di stampa.

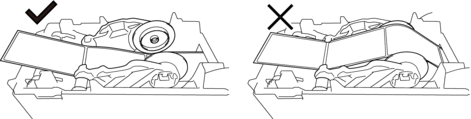

    • Assicurarsi che le etichette passino sotto il portarotolo, come mostrato nell'illustrazione.
  7. Inserire l'estremità della carta di ritorno sotto le punte di guida del supporto di stampa (1).
    Assicurarsi che l'etichetta fuoriesca leggermente dalla fessura di uscita delle etichette.
  8. Chiudere il coperchio del vano del rotolo fino a quando non si blocca in posizione.
    ATTENZIONE
    Chiudere il coperchio del vano del rotolo con attenzione. Esiste il pericolo di subire lesioni in caso di schiacciamento del dito tra la parte superiore e quella inferiore del coperchio.
IMPORTANTE
  • Non lasciare le etichette stampate nella stampante. Così facendo, le etichette potrebbero incepparsi.
  • Quando la stampante non è in uso, rimuovere i supporti di stampa e chiudere il coperchio del vano del rotolo.
*1

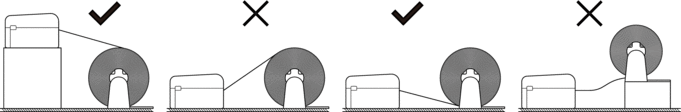

Quando si stampano etichette pretagliate, assicurarsi che la posizione di estrazione dell'etichetta sia più bassa della porta di alimentazione posteriore. Se alimentata dall'alto, il bordo anteriore di un'etichetta pretagliata potrebbe impigliarsi nella parte superiore della porta di alimentazione posteriore, staccarsi dal supporto e inceppare la stampante.

Si consiglia di controllare il rotolo ogni volta che si stampano etichette pretagliate per verificare la corretta posizione di estrazione delle etichette e l'altezza della porta di alimentazione posteriore, come da illustrazione.
