Description des pièces

TD-2310D/TD-2320D/TD-2320DF

Avant

  1. Fente de sortie des étiquettes
  2. Couvercle du compartiment à rouleau
  3. Molette de réglage
  4. Guide-rouleau
  5. Support de rouleau de consommable
  6. Barre de coupe
  7. Ensemble de coupe-ruban linerless (TD-2320DF)
  8. Support d’étiquette (TD-2320DF)
  9. Voyant d’état
  10. Voyant de rouleau
  11. Bouton image (Fonction)
  12. Bouton image (Avance)
  13. Bouton image (Alimentation)
  14. Voyant d’alimentation
Pour mettre l’impression en pause, appuyez sur n’importe quel bouton sauf image (Alimentation), image (Haut), ou image (Bas). Appuyez à nouveau sur le bouton pour reprendre l’impression. L’impression ne peut être interrompue qu’une fois que chaque page a été imprimée et ne peut pas être interrompue à la dernière page ou entre des pages.

Arrière

TD-2310D

TD-2310D
  1. Couvercle du port d’alimentation arrière
  2. Port d’alimentation
  3. Port USB (Type-C)
  4. Port série (RJ25)

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Couvercle du port d’alimentation arrière
  2. Port d’alimentation
  3. Port USB (Type-C)
  4. Port LAN
  5. Port série (RJ25)
  6. Port USB hôte (Type-A)

TD-2350D/TD-2350DF

Avant

  1. Fente de sortie des étiquettes
  2. Couvercle du compartiment à rouleau
  3. Molette de réglage
  4. Guide-rouleau
  5. Support de rouleau de consommable
  6. Barre de coupe
  7. Ensemble de coupe-ruban linerless (TD-2350DF)
  8. Support d’étiquette (TD-2350DF)
  9. Écran à cristaux liquides
  10. Voyant d’état
  11. Voyant de rouleau
  12. Bouton OK
  13. Bouton image (Bas)
  14. Bouton image (Haut)
  15. Bouton image (Retour)
  16. Bouton de menu
  17. Bouton image (Avance)
  18. Bouton image (Alimentation)
  19. Voyant d’alimentation
Pour mettre l’impression en pause, appuyez sur n’importe quel bouton sauf image (Alimentation), image (Haut), ou image (Bas). Appuyez à nouveau sur le bouton pour reprendre l’impression. L’impression ne peut être interrompue qu’une fois que chaque page a été imprimée et ne peut pas être interrompue à la dernière page ou entre des pages.

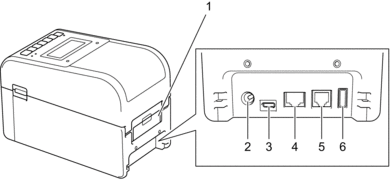

Arrière

  1. Couvercle du port d’alimentation arrière
  2. Port d’alimentation
  3. Port USB (Type-C)
  4. Port LAN
  5. Port série (RJ25)
  6. Port USB hôte (Type-A)

TD-2320DSA/TD-2350DSA

Avant

  1. Fente de sortie des étiquettes
  2. Levier de libération de l’inclinaison de l’écran tactile

    En pliant l’écran tactile, appuyez délicatement sur l’écran d’une main tout en poussant sur ce levier en direction de l’arrière de l’appareil.

  3. Couvercle du compartiment à rouleau
  4. Molette de réglage
  5. Guide-rouleau
  6. Support de rouleau de consommable
  7. Barre de coupe
  8. Écran tactile
  9. image Bouton (gauche)
  10. image (Haut)
  11. image Bouton (droite)
  12. image (Avance)
  13. Menu Bouton
  14. image (Bas)
  15. image Bouton (Supprimer)
  16. image Bouton (espace)
  17. Bouton de commutation du mode saisie de caractères
  18. OK
  19. Boutons numériques / lettres
  20. image (Retour)
  21. image (Alimentation)
  22. Voyant d’alimentation
Pour mettre l’impression en pause, appuyez sur n’importe quel bouton sauf image (Alimentation), image (Haut), ou image (Bas). Appuyez à nouveau sur le bouton pour reprendre l’impression. L’impression ne peut être interrompue qu’une fois que chaque page a été imprimée et ne peut pas être interrompue à la dernière page ou entre des pages.

Arrière

  1. Couvercle du port d’alimentation arrière
  2. Port d’alimentation
  3. Port USB (Type-C)
  4. Port LAN
  5. Port série (RJ25)
  6. Port USB hôte (Type-A)
