Beschrijving van de onderdelen

TD-2310D/TD-2320D/TD-2320DF

Voorzijde

  1. Labeluitvoersleuf
  2. Klep van het rollencompartiment
  3. Instelwiel
  4. Rolgeleider
  5. Mediarolhouder
  6. Afscheurbalk
  7. Linerless snijeenheid (TD-2320DF)
  8. Labelsteun (TD-2320DF)
  9. Statuslampje
  10. Rollampje
  11. image Functieknop
  12. image Doorvoerknop
  13. image Aan-/uitknop
  14. Aan-/uit-lampje
Om het afdrukken te pauzeren, drukt u op een willekeurige knop behalve image (Aan-/uitknop), image (Omhoog) of image (Omlaag). Druk opnieuw op deze knop om het afdrukken te hervatten. Het afdrukken kan alleen worden gepauzeerd nadat elke volledige pagina is afgedrukt en kan niet worden gepauzeerd bij de laatste pagina, of tussen pagina’s.

Achterzijde

TD-2310D

TD-2310D
  1. Deksel invoerpoort achter
  2. Voedingspoort
  3. USB-poort (Type-C)
  4. Seriële poort (RJ25)

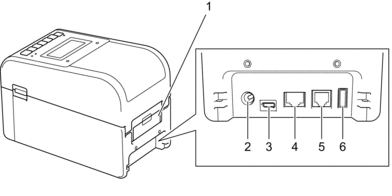

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Deksel invoerpoort achter
  2. Voedingspoort
  3. USB-poort (Type-C)
  4. LAN-poort
  5. Seriële poort (RJ25)
  6. USB-hostpoort (Type-A)

TD-2350D/TD-2350DF

Voorzijde

  1. Labeluitvoersleuf
  2. Klep van het rollencompartiment
  3. Instelwiel
  4. Rolgeleider
  5. Mediarolhouder
  6. Afscheurbalk
  7. Linerless snijeenheid (TD-2350DF)
  8. Labelsteun (TD-2350DF)
  9. LCD-scherm
  10. Statuslampje
  11. Rollampje
  12. OK-knop
  13. image Knop Omlaag
  14. image Knop Omhoog
  15. image Knop Terug
  16. Knop Menu
  17. image Doorvoerknop
  18. image Aan-/uitknop
  19. Aan-/uit-lampje
Om het afdrukken te pauzeren, drukt u op een willekeurige knop behalve image (Aan-/uitknop), image (Omhoog) of image (Omlaag). Druk opnieuw op deze knop om het afdrukken te hervatten. Het afdrukken kan alleen worden gepauzeerd nadat elke volledige pagina is afgedrukt en kan niet worden gepauzeerd bij de laatste pagina, of tussen pagina’s.

Achterzijde

  1. Deksel invoerpoort achter
  2. Voedingspoort
  3. USB-poort (Type-C)
  4. LAN-poort
  5. Seriële poort (RJ25)
  6. USB-hostpoort (Type-A)

TD-2320DSA/TD-2350DSA

Voorzijde

  1. Labeluitvoersleuf
  2. Ontgrendelingshendel touchscreen-kanteling

    Tijdens het omklappen van het touchscreen moet u voorzichtig met één hand op het scherm drukken, terwijl u deze hendel naar de achterzijde van het apparaat duwt.

  3. Klep van het rollencompartiment
  4. Instelwiel
  5. Rolgeleider
  6. Mediarolhouder
  7. Afscheurbalk
  8. Touchscreen
  9. image (Linker) knop
  10. image Knop Omhoog
  11. image (Rechter) knop
  12. image Doorvoerknop
  13. Menu Knop
  14. image Knop Omlaag
  15. image Knop (Verwijderen)
  16. image Knop (Spatie)
  17. Wisselkop tekeninvoermodus
  18. OK-knop
  19. Knoppen numeriek/letters
  20. image Knop Terug
  21. image Aan-/uitknop
  22. Aan-/uit-lampje
Om het afdrukken te pauzeren, drukt u op een willekeurige knop behalve image (Aan-/uitknop), image (Omhoog) of image (Omlaag). Druk opnieuw op deze knop om het afdrukken te hervatten. Het afdrukken kan alleen worden gepauzeerd nadat elke volledige pagina is afgedrukt en kan niet worden gepauzeerd bij de laatste pagina, of tussen pagina’s.

Achterzijde

  1. Deksel invoerpoort achter
  2. Voedingspoort
  3. USB-poort (Type-C)
  4. LAN-poort
  5. Seriële poort (RJ25)
  6. USB-hostpoort (Type-A)
