Beskrivelse af dele

TD-2310D/TD-2320D/TD-2320DF

Forside

  1. Labeludgang
  2. Rullerummets dæksel
  3. Justeringsskive
  4. Rulle-guide
  5. Medie-rulleholder
  6. Afrivningsstang
  7. Linerless skæreenhed (TD-2320DF)
  8. Labelstøtte (TD-2320DF)
  9. Status-LED
  10. Rulle-LED
  11. Knappen image (Funktion)
  12. Knappen image (Fremfør)
  13. image (Tænd/sluk-knap)
  14. Strøm-LED
Tryk på en vilkårlig knap for at sætte udskrivningen på pause, undtagen image (Tænd), image (Op) eller image (Ned). Tryk på knappen igen for at fortsætte udskrivningen. Udskrivningen kan kun sættes på pause, efter at hver fuld side er blevet udskrevet og kan ikke sættes på pause på den sidste side eller mellem sider.

Bagside

TD-2310D

TD-2310D
  1. Dæksel til bageste fremføringsport
  2. Strømport
  3. USB-port (Type-C)
  4. Seriel port (RJ25)

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Dæksel til bageste fremføringsport
  2. Strømport
  3. USB-port (Type-C)
  4. LAN-port
  5. Seriel port (RJ25)
  6. USB-værtsport (Type-A)

TD-2350D/TD-2350DF

Forside

  1. Labeludgang
  2. Rullerummets dæksel
  3. Justeringsskive
  4. Rulle-guide
  5. Medie-rulleholder
  6. Afrivningsstang
  7. Linerless skæreenhed (TD-2350DF)
  8. Labelstøtte (TD-2350DF)
  9. Display
  10. Status-LED
  11. Rulle-LED
  12. OK-knap
  13. Knappen image (Ned)
  14. Knappen image (Op)
  15. image-knap (Tilbage)
  16. Menuknap
  17. Knappen image (Fremfør)
  18. image (Tænd/sluk-knap)
  19. Strøm-LED
Tryk på en vilkårlig knap for at sætte udskrivningen på pause, undtagen image (Tænd), image (Op) eller image (Ned). Tryk på knappen igen for at fortsætte udskrivningen. Udskrivningen kan kun sættes på pause, efter at hver fuld side er blevet udskrevet og kan ikke sættes på pause på den sidste side eller mellem sider.

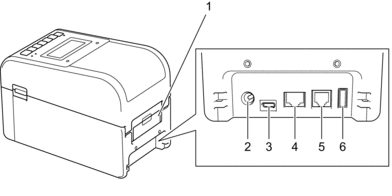

Bagside

  1. Dæksel til bageste fremføringsport
  2. Strømport
  3. USB-port (Type-C)
  4. LAN-port
  5. Seriel port (RJ25)
  6. USB-værtsport (Type-A)

TD-2320DSA/TD-2350DSA

Forside

  1. Labeludgang
  2. Vippefrigørelseshåndtag med touchskærm

    Når du folder touchskærmen, skal du forsigtigt trykke på skærmen med den ene hånd, mens du trykker på dette håndtag mod maskinens bagside.

  3. Rullerummets dæksel
  4. Justeringsskive
  5. Rulle-guide
  6. Medie-rulleholder
  7. Afrivningsstang
  8. Touchskærm
  9. image (Venstre)-knap
  10. Knappen image (Op)
  11. image (Højre)-knap
  12. Knappen image (Fremfør)
  13. Menu-knap
  14. Knappen image (Ned)
  15. image (Slet)-knap
  16. image (Mellemrum)-knap
  17. Knap til skift af tegninputtilstand
  18. OK-knap
  19. Numeriske/bogstavknapper
  20. image-knap (Tilbage)
  21. image (Tænd/sluk-knap)
  22. Strøm-LED
Tryk på en vilkårlig knap for at sætte udskrivningen på pause, undtagen image (Tænd), image (Op) eller image (Ned). Tryk på knappen igen for at fortsætte udskrivningen. Udskrivningen kan kun sættes på pause, efter at hver fuld side er blevet udskrevet og kan ikke sættes på pause på den sidste side eller mellem sider.

Bagside

  1. Dæksel til bageste fremføringsport
  2. Strømport
  3. USB-port (Type-C)
  4. LAN-port
  5. Seriel port (RJ25)
  6. USB-værtsport (Type-A)
