Description des pièces

TD-2310D/TD-2320D/TD-2320DF

Avant

  1. Fente de sortie des étiquettes
  2. Couvercle du compartiment à rouleau
  3. Cadran de mise au point
  4. Guide de rouleau
  5. Porte-rouleau de papier
  6. Barre de coupe
  7. Unité de dispositif de coupe sans doublure (TD-2320DF)
  8. Support d’étiquette (TD-2320DF)
  9. Indicateur de statut DEL
  10. DEL du rouleau
  11. Bouton image (Fonction)
  12. Bouton image (Charger)
  13. Bouton image (Alimentation)
  14. DEL d’alimentation
Pour interrompre l’impression, appuyez sur n’importe quel bouton à l’exception de image (Alimentation). Appuyez à nouveau sur le bouton pour reprendre l’impression. L’impression peut être momentanément interrompue après l’impression de chaque page et ne peut pas être interrompue sur la dernière page ou entre les pages.

Arrière

TD-2310D

TD-2310D
  1. Couvercle de l’orifice d’alimentation arrière
  2. Port d’alimentation
  3. Port USB (Type-C)
  4. Port série (RJ25)

TD-2320D/TD-2320DF

TD-2320DTD-2320DF
  1. Couvercle de l’orifice d’alimentation arrière
  2. Port d’alimentation
  3. Port USB (Type-C)
  4. Port LAN
  5. Port série (RJ25)
  6. Port hôte USB (Type-A)

TD-2350D/TD-2350DF

Avant

  1. Fente de sortie des étiquettes
  2. Couvercle du compartiment à rouleau
  3. Cadran de mise au point
  4. Guide de rouleau
  5. Porte-rouleau de papier
  6. Barre de coupe
  7. Unité de dispositif de coupe sans doublure (TD-2350DF)
  8. Support d’étiquette (TD-2350DF)
  9. Écran LCD
  10. Indicateur de statut DEL
  11. DEL du rouleau
  12. Bouton OK
  13. Bouton image (Bas)
  14. Bouton image (Haut)
  15. Bouton image (Précédent)
  16. Bouton Menu
  17. Bouton image (Charger)
  18. Bouton image (Alimentation)
  19. DEL d’alimentation
Pour interrompre l’impression, appuyez sur n’importe quel bouton, à l’exception de image (Alimentation), image (Haut) ou image (Bas). Appuyez à nouveau sur le bouton pour reprendre l’impression. L’impression peut être momentanément interrompue après l’impression de chaque page et ne peut pas être interrompue sur la dernière page ou entre les pages.

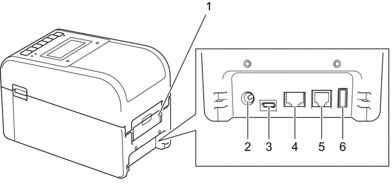

Arrière

  1. Couvercle de l’orifice d’alimentation arrière
  2. Port d’alimentation
  3. Port USB (Type-C)
  4. Port LAN
  5. Port série (RJ25)
  6. Port hôte USB (Type-A)

TD-2350DSA

Avant

  1. Fente de sortie des étiquettes
  2. Levier de dégagement de l’inclinaison de l’écran tactile

    Lorsque vous pliez le Panneau tactile, appuyez doucement sur le panneau d’une main tout en poussant ce levier vers l’arrière de l’appareil.

  3. Couvercle du compartiment à rouleau
  4. Cadran de mise au point
  5. Guide de rouleau
  6. Porte-rouleau de papier
  7. Barre de coupe
  8. Écran tactile
  9. image Bouton (à gauche)
  10. image (Haut)
  11. image Bouton (à droite)
  12. image (Charger)
  13. Menu Bouton
  14. image (Bas)
  15. image Bouton (Effacer)
  16. image Bouton (Espace)
  17. Bouton de sélection du mode d’entrée des caractères
  18. OK
  19. Boutons Chiffres / Lettres
  20. image (Précédent)
  21. image (Alimentation)
  22. DEL d’alimentation
Pour interrompre l’impression, appuyez sur n’importe quel bouton, à l’exception de image (Alimentation), image (Haut) ou image (Bas). Appuyez à nouveau sur le bouton pour reprendre l’impression. L’impression peut être momentanément interrompue après l’impression de chaque page et ne peut pas être interrompue sur la dernière page ou entre les pages.

Arrière

  1. Couvercle de l’orifice d’alimentation arrière
  2. Port d’alimentation
  3. Port USB (Type-C)
  4. Port LAN
  5. Port série (RJ25)
  6. Port hôte USB (Type-A)
