Charger un rouleau de grand diamètre

  1. Maintenez le bouton image enfoncé pour mettre l’imprimante hors tension.
  2. Ouvrez le couvercle de l’orifice d’alimentation arrière.
  3. Tirez les leviers de dégagement situés sur les deux côtés de l’imprimante pour débloquer le couvercle du compartiment à rouleau.
  4. Tenez l’avant de l’imprimante et soulevez fermement le couvercle du compartiment à rouleau pour l’ouvrir.
    ATTENTION
    Ne touchez pas la barre de coupe avec les mains. Vous risqueriez de vous blesser.
  5. Tournez le cadran de mise au point pour bloquer les guides de rouleaux dans la position appropriée.
  6. Insérez la première étiquette, surface d’impression vers le haut, par l’orifice d’alimentation arrière. *1
    REMARQUE
    • Positionnez l’imprimante et le porte-rouleau externe de manière à ce que le haut d’orifice d’alimentation arrière de l’imprimante soit plus haut que la position d’extraction du rouleau de papier.
    • Placez le rouleau avec la surface d’impression vers le haut.
    • Ne laissez pas le rouleau externe toucher les câbles fixés à l’imprimante.
    • En fonction de la taille du rouleau et de la méthode d’installation, le rouleau peut être surchargé et ne plus pouvoir alimenter les étiquettes/le papier. Dans ce cas, réduisez la vitesse d’impression.

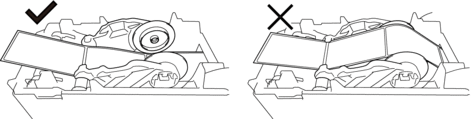

    • Assurez-vous que les étiquettes passent sous le porte-rouleau de papier, comme indiqué sur l’illustration.
  7. Faites passer l’extrémité du papier protecteur sous les pointes des guides pour consommable (1).
    Assurez-vous que l’étiquette dépasse légèrement de la fente de sortie des étiquettes.
  8. Fermez le couvercle du compartiment à rouleau jusqu’à ce qu’il se verrouille en place.
    ATTENTION
    Attention lors de la fermeture du couvercle du compartiment à rouleau. Vous risquez de vous blesser si vos doigts se coincent entre les parties supérieure et inférieure du couvercle.
IMPORTANT
  • Ne laissez pas d’étiquettes imprimées dans l’imprimante. Cela provoquerait un bourrage des étiquettes.
  • Lorsque l’imprimante n’est pas utilisée, retirez le papier et fermez le couvercle du compartiment à rouleau.
*1

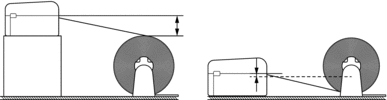

Lors de l’impression d’étiquettes prédécoupées, assurez-vous que la position d’extraction de l’étiquette est plus basse que l’orifice d’alimentation arrière. Si l’étiquette est alimentée par le haut, le bord avant de l’étiquette prédécoupée peut s’accrocher à la partie supérieure de l’orifice d’alimentation arrière, se décoller de son support et bloquer l’imprimante.

Nous vous recommandons de vérifier le rouleau chaque fois que vous imprimez des étiquettes prédécoupées afin de confirmer la position correcte de l’étiquette et la hauteur de l’orifice d’alimentation arrière, comme le montre l’illustration.
