За да използвате настройките за комуникация, моля, следвайте стъпките по-долу:

1. Отворете инструмента за настройка на принтера.
   Вижте ЧЗВ "с помощта на инструмента за настройка на принтера (за Windows)".



2. Изберете Настройки за комуникация.
   Появява се прозорецът Communication Settings (Настройки на комуникацията).



3. Задаване или промяна на настройките.



За информация относно елементи в прозореца Communication Settings (Настройки на комуникацията) вижте следните връзки:

• Диалогов прозорец “Настройки”
• Лента с менюта
• Раздел General (Общи)
• Безжичен LAN таб
• Раздел Wireless Direct
• Прилагане на промените в настройките на множество принтери


Диалогов прозорец “Настройки”



1. Деактивирайте тези настройки
   , когато е избрано това квадратче за отметка, появява се в раздела и настройките вече не могат да бъдат зададени или променени.
   Настройките в раздел, където се появява, няма да се прилагат към принтера, дори ако се кликне върху [Apply] (прилагане).  В допълнение, настройките в раздела няма да бъдат записани или експортирани, когатокомандата " Запиши в команден файл" или "Експортиране" се изпълни.
   За да приложите настройките към принтера или да ги запишете или експортирате, уверете се, че сте изчистили квадратчето за отметка.



2. Елементи
   , когато е избрано "текущо състояние", текущите настройки се показват в зоната за показване/промяна на настройките.
   Изберете елемента за настройките, които искате да промените.



3. Меню лента
   Изберете команда, съдържаща се във всяко меню от списъка.
   За подробности в лентата с менюта вижте "лента с менюта".



4. Принтерът
   изброява свързаните принтери.



5. Името на възела
   показва името на възела (възлите могат да бъдат преименувани).
   За да преименувате името на възела, вижте "меню инструменти".



6. Поставяне на табове

   Съдържа настройки, които могат да бъдат зададени или променени.
   Ако се появи в раздела, настройките в този раздел няма да бъдат приложени към принтера.



7. Зоната за показване/промяна на настройките
   показва текущите настройки за избрания елемент.



8. Обновяване
   актуализира показаните настройки с най-новата информация.



9. Излезте
   от комуникационните настройкии се върнете в основния прозорец на инструмента за настройка на принтера.

   Настройките не се прилагат за принтери, ако бутонът [Exit] е натиснат, без да щракнете върху бутона [Apply] (прилагане) след промяна на настройките.



10. Приложи

    Прилага настройките към принтера.
    За да запишете посочените настройки в команден файл, изберете "Запиши в команден файл" от падащия списък.
    Запазеният команден файл може да се използва с режима за масово съхранение, за да се приложат настройките към принтер.

    Щракването върху [Apply] (прилагане) прилага всички настройки във всички раздели към принтера.  Ако е избрано квадратчето за отметка "Disable тези настройки " (дезактивиране на тези настройки), настройките в този раздел не се прилагат.

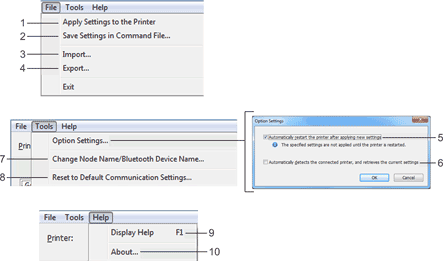

Лента с менюта



Меню File (файл)

1. Прилагане на настройки към принтера
   прилага настройките към принтера.



2. Запазване на настройките в Command File

   Записва посочените настройки в команден файл.  (Разширението на файла е “.bin”.)
   Запазеният команден файл може да се използва с режима за масово съхранение, за да се приложат настройките към принтер.

   • Ако е избрано квадратчето за отметка "Disable тези настройки " (дезактивиране на тези настройки), настройките в този раздел не се записват.
   • Следната информация не се записва с командния файл:
     • Име на възел:
     • IP адрес, маска за подмрежа и портал по подразбиране (когато IP адресът е зададен на" STATIC")

   • Запаметените команди за настройки на комуникацията са предназначени да се използват само за прилагане на настройки към принтер.  За да приложите настройките към принтера, като използвате този команден файл, използвайте режима за масово съхранение.

   • Запазените командни файлове съдържат ключове за удостоверяване и пароли.
     Вземете необходимите мерки за защита на запазените командни файлове, като например запазването им на място, което не може да бъде достъпно от други потребители.

   • Не изпращайте командния файл на друг модел принтер.



3. Import (Импортиране)
   • Импортирането от текущите безжични настройки на компютъра
     импортира настройките от компютъра.
     • При импортиране на безжичните настройки на компютъра са необходими администраторски права за компютъра.
     • Могат да се импортират само персонални настройки за удостоверяване на сигурността (отворена система, удостоверяване на публичен ключ и WPA/WPA2-PSK).

       Удостоверяване на сигурността на предприятието (като НАПРИМЕР LEAP и EAP-FAST), WPA2-PSK (TKIP) и WPA-PSK (AES) настройки не могат да бъдат импортирани.

     • Ако за компютъра са активирани няколко безжични LAN, първите безжични настройки (само лични настройки), които са открити, ще бъдат взети предвид за данните за импортиране.
     • Могат да се импортират само настройки (комуникационен режим, SSID, метод за удостоверяване, режим на криптиране и ключ за удостоверяване) от раздела Wireless LAN - Wireless Settings (безжична LAN).



   • Изберете профил за импортиране
     на експортирания файл и прилагане на настройките към принтер.

     Щракнете върху [Browse] (преглед) и изберете файла, който искате да импортирате.  Настройките в избрания файл се показват в зоната за показване/промяна на настройките.

     • Всички настройки, като например безжични настройки или TCP/IP настройки, могат да бъдат импортирани, с изключение на имената на възлите.
     • Могат да се импортират само профили, които са съвместими с избрания принтер.

     • Ако IP адресът на импортирания профил е зададен на "СТАТИЧЕН", променете IP адреса на импортирания профил, ако е необходимо, така че да не дублира IP адреса на съществуващ конфигуриран принтер в мрежата.



4. Експортирайте
   запаметява текущите настройки във файл.
   • Ако е избрано квадратчето за отметка "Disable тези настройки " (дезактивиране на тези настройки), настройките в този раздел не се записват.
   • Експортираните файлове не са криптирани.



Меню инструменти

• Настройки на опциите
  5. Автоматично рестартиране на принтера след прилагане на нови настройки
     ако е избрано това квадратче за отметка, принтерът автоматично се рестартира след прилагане на настройките за комуникация.

     Ако това квадратче за отметка е изчистено, трябва да рестартирате принтера ръчно.

     Когато конфигурирате няколко принтера, можете да намалите времето, необходимо за промяна на настройките, като изчистите това квадратче за отметка.  В този случай препоръчваме да изберете това квадратче за отметка, когато конфигурирате първия принтер, така че да можете да потвърдите, че всяка настройка работи по предназначение.



  6. Автоматично открива свързания принтер и извлича текущите настройки.
     Ако това квадратче за отметка е избрано и принтер е свързан към компютъра, принтерът се открива автоматично и текущите настройки на принтера се показват в екрана Current Status (текущо състояние).

     Ако моделът на свързания принтер е различен от този на принтера, показан в падащия списък "принтер ",настройките, налични във всички раздели, се променят, за да съответстват на свързания принтер.

7. Промяна на името на възела/името на Bluetooth устройството

   Позволява преименуване на възел.



8. Нулиране до настройките за комуникация по подразбиране
   връща настройките за комуникация към техните фабрични настройки.



Меню помощ

9. Помощ за показване
   показва помощта.



10. За
    показва информацията за версията.



Раздел General (Общи)



Настройки за комуникация






1. Мрежови настройки на включено захранване

   Задава условията за свързване чрез Wi-Fi® , когато принтерът е включен.  Изберете "On (вкл.) по подразбиране, Off (Изкл.) по подразбиране" или "Keep Current State " (запазване на текущото състояние).



2. Избран интерфейс

   Изберете "инфраструктура" или "ad-hoc", "инфраструктура и Wireless Direct" или "Wireless Direct".



IPv6






1. IPv6 използване
   Изберете "активиране" или "деактивиране".



2. Приоритет на IPv6 адрес
   Изберете, за да дадете приоритет на IPv6 адреси.



Безжичен LAN таб

TCP/IP (Wireless) (TCP/IP (Безжична)






1. Метод на първоначално зареждане

   Изберете "AUTO", "BOOTP", "DHCP", "RARP" или "STATIC".



2. IP адрес/Subnet Mask/Gateway

   Определя различните мрежови стойности.
   Можете да въведете тези настройки само когато IP адресът е зададен на "STATIC".



3. DNS Server Method (метод на DNS сървъра
   ) Изберете "AUTO " (АВТОМАТИЧНО) или "STATIC"



4. Първичен IP адрес на DNS сървъра/вторичен IP адрес на DNS сървъра

   Можете да въведете тези настройки само когато DNS сървърът е настроен на "STATIC".



IPv6






1. Статичен IPv6 адрес

   Посочва постоянен IPv6 адрес.



2. Активирайте този адрес

   Активира зададения статичен IPv6 адрес.



3. Първичен DNS сървър IPv6 адрес/вторичен DNS сървър IPv6 адрес

   Задава IPv6 адреса на DNS сървъра.



4. IPv6 адресен списък
   показва списъка с IPv6 адреса.



Безжични настройки






1. Комуникационен режим
   Изберете "инфраструктура" или "ad-hoc".



2. SSID (Име на мрежа)
   щракнете върху бутона [Search] (търсене) , за да покажете наличните опции за SSID в отделен диалогов прозорец.



3. Канал

   Списък на наличните канали.

   Тази настройка е валидна само в режим ad hoc.



4. Поддържани
   режими на криптиране за методите за удостоверяване са както е показано в "комуникационни режими и методи за удостоверяване / режими на криптиране".



5. WEP ключ
   можете да зададете настройка само когато WEP е избран като режим на криптиране.



6. Можете
   да зададете настройка само когато WPA/WPA2-PSK е избран като метод за удостоверяване.



7. Потребителски ИД/парола
   можете да зададете настройки само когато КАТО метод за удостоверяване е избран ВИСОКОСЕН, бърз, EAP-TTLS или EAP-TLS.  Освен това, с EAP-TLS не е необходимо да регистрирате парола, но трябва да се регистрира клиентски сертификат.  За да регистрирате сертификат, свържете се с принтера от уеб браузър и след това задайте сертификата.



8. Ако е избрано това квадратче за отметка,
   клавишите и паролите се показват в обикновен (некриптиран) текст.



Комуникационни режими и методи за удостоверяване / режими на криптиране

• Когато режимът на комуникация е зададен на ad hoc

  Authentication Method (Метод на удостоверяване)	Режим на шифроване
  Отворена система	Няма / WEP



• Когато режимът на комуникация е настроен на инфраструктура

  Authentication Method (Метод на удостоверяване)	Режим на шифроване
  Отворена система	Няма / WEP
  Споделен ключ	WEP
  WPA/WPA2-PSK	TKIP+AES/AES
  LEAP	CKIP
  EAP-FAST/NONE	TKIP+AES/AES
  EAP-FAST/MS-CHAPv2	TKIP+AES/AES
  EAP-FAST/GTC	TKIP+AES/AES
  PEAP/MS-CHAPv2	TKIP+AES/AES
  PEAP/GTC	TKIP+AES/AES
  EAP-TTLS/CHAP	TKIP+AES/AES
  EAP-TTLS/MS-CHAP	TKIP+AES/AES
  EAP-TTLS/MS-CHAPv2	TKIP+AES/AES
  EAP-TTLS/PAP	TKIP+AES/AES
  EAP-TLS	TKIP+AES/AES



Раздел Wireless Direct



Безжични директни настройки






1. SSID (име на мрежата)/мрежов ключ

   Задава SSID (25 ASCII знака или по-малко) и мрежовия ключ (63 знака или по-малко), който искате да използвате в режим Wireless Direct.

   Фабричните настройки за SSID и паролата са някое от следните според вашия модел машина:

   SSID:

   • „PT-E850TKW“ ИЛИ „DIRECT-***** _PT-E850TKW“
   • „PT-D800W“ ИЛИ „DIRECT-***** _PT-D800W“
   • „PT-E800W“ ИЛИ „DIRECT-***** _PT-E800W“

   където “*****” последните пет цифри на серийния номер на продукта.
   Парола (мрежов ключ):
   00000000



Прилагане на промените в настройките на множество принтери



1. След като приложите настройки към първия принтер, изключете принтера от компютъра и след това свържете втория принтер към компютъра.



2. Изберете новосвързания принтер от падащия списък [Printer].

   Ако "автоматично открие свързания принтер и извлича текущите настройки", отметнете квадратчето в диалоговия прозорец Опции за настройки е избрано, принтерът, свързан с USB кабела, автоматично се избира.
   За подробности вижте "File menu " (меню файл).



3. Щракнете върху бутона [Apply] (прилагане) .
   Същите настройки, които са приложени към първия принтер, се прилагат към втория принтер.

   Препоръчваме да изберете квадратчето за отметка "автоматично рестартиране на принтера след прилагане на нови настройки", когато конфигурирате първия принтер, така че да можете да потвърдите, че връзката с точката за безжичен достъп / маршрутизатора може да бъде правилно установена с настройките.

   За подробности вижте "File menu " (меню файл).



4. Повторете стъпки 1 - 3 за всички принтери, чиито настройки искате да промените.
   • Ако IP адресът е зададен на "STATIC", IP адресът на принтера също ще бъде променен на същия адрес като първия принтер.
     Променете IP адреса, ако е необходимо.
   • За да запишете настройките във файл, щракнете върху [файл] - [Експортиране].
     Същите настройки могат да бъдат приложени към друг принтер, като кликнете върху [Import], след което изберете експортирания файл с настройки.
     За подробности вижте "File menu " (меню файл).
