Wireless-Gerät mit der PIN-Methode des Wi-Fi Protected Setup konfigurieren

WICHTIG WICHTIG
Falls Ihr Brother-Gerät mit einem Netzwerk verbunden werden soll, wird empfohlen, vor der Installation den Systemadministrator zu verständigen.
1
Der Netzstecker muss angeschlossen sein.
2
Schalten Sie das Gerät ein und warten Sie, bis es im Bereitschaftszustand ist.
3
Drücken Sie zum Einrichten der Wireless-Funktion die Taste auf der Rückseite des Geräts für mindestens 3 Sekunden (siehe Abbildung).
Grafik
Hinweis Hinweis
•
Stellen Sie sicher, dass der Aufkleber entfernt ist, der die USB-Schnittstellenbuchse abdeckt.
•
Nutzen Sie zum Drücken der Taste einen spitzen Gegenstand wie z. B. einen Kugelschreiber.
4
Das Gerät druckt auf einem Blatt Papier eine 8-stellige PIN und beginnt mit einer 5-minütigen Suche nach einem Access Point.
5
Nehmen Sie die nächste Eingabe an einem Computer innerhalb Ihres Netzwerkes vor. Öffnen Sie einen Browser und geben Sie http://access_point_ip_address/ ein. (access_point_ip_address steht für die IP-Adresse des Geräts, das als Registrar1 eingesetzt wird.) Gehen Sie zur WPS-Einstellungsseite (WPS = Wi-Fi Protected Setup) und geben Sie die PIN von der ausgedruckten Seite für den Registrar ein. Folgen Sie der Anleitung auf dem Bildschirm.
1
Der Registrar ist gewöhnlich der Access Point oder der Router.
Hinweis Hinweis
Die Einstellungsseite unterscheidet sich je nach Access Point bzw. Router. Ziehen Sie das Benutzerhandbuch Ihres Access Points bzw. Routers zu Rate.
Die nachfolgende Anleitung ist für die Nutzung Ihres Computers mit Windows Vista® als Registrar.
Hinweis Hinweis
Um einen Computer mit Windows Vista® als Registrar zu nutzen, muss er zuvor in Ihrem Netzwerk registriert werden. Ziehen Sie das Benutzerhandbuch Ihres Access Points bzw. Routers zu Rate.
1.
Klicken Sie auf die Schaltfläche Grafik und dann auf Netzwerk.
2.
Klicken Sie auf Ein Drahtlosgerät hinzufügen.
3.
Wählen Sie Ihren Drucker und klicken Sie auf Weiter.
4.
Geben Sie die PIN von der ausgedruckten Seite ein und klicken Sie auf Weiter.
5.
Wählen Sie das Netzwerk, zu dem Sie eine Verbindung herstellen möchten, und klicken Sie dann auf Weiter.
6.
Klicken Sie auf Schließen.
6
Warten Sie, bis der LED Status Ihres Geräts den Status Verbunden signalisiert. Der LED Status schaltet für 5 Minuten ein. (Siehe nachstehende Tabelle.) Die Verbindung zwischen dem Gerät und Ihrem Access Point bzw. Router wurde erfolgreich aufgebaut. Ihr Gerät ist jetzt für den Einsatz im Wireless-Netzwerk konfiguriert.

Falls die LED den Status Keine Verbindung anzeigt (siehe nachstehende Tabelle), konnte das Gerät nicht mit Ihrem Access Point/Router verbunden werden oder der eingegebene PIN-Code ist ungültig. Geben Sie den korrekten PIN-Code ein und wiederholen Sie dann den Ablauf ab Schritt 3. Wenn dieselbe Fehlermeldung danach immer noch angezeigt wird, setzen Sie den PrintServer auf die werkseitigen Standardeinstellungen zurück und gehen Sie alle Schritte erneut durch. Informationen zum Zurücksetzen erhalten Sie im Abschnitt Netzwerkeinstellungen auf werkseitige Voreinstellungen zurücksetzen.

Falls die LED den Status Kein AccessPoint anzeigt (siehe nachstehende Tabelle), konnte das Gerät keinen Access Point/Router in Ihrem Netzwerk ermitteln. Stellen Sie das Brother-Gerät so nah wie möglich und ohne Hindernisse am Netzwerk-Access Point/Router auf, und wiederholen Sie dann den Ablauf ab Schritt 3. Wenn dieselbe Fehlermeldung danach immer noch angezeigt wird, setzen Sie den PrintServer auf die werkseitigen Standardeinstellungen zurück und gehen Sie alle Schritte erneut durch. Informationen zum Zurücksetzen erhalten Sie im Abschnitt Netzwerkeinstellungen auf werkseitige Voreinstellungen zurücksetzen.

LED-Anzeige im Modus „Auto-Wireless“ (1x Go-Taste drücken)
LEDs
WLAN einstellen1
Verbunden2
Keine Verbindung3
Kein AccessPoint3
Back Cover
Grafik
Grafik
Grafik
Grafik
Toner
(Gelb)
Grafik
Grafik
Grafik
Grafik
Drum
(Gelb)
Grafik
Grafik
Grafik
Grafik
Paper
(Gelb)
Grafik
Grafik
Grafik
Grafik
Status
(Rot oder Grün)
Grafik
Grafik
Grafik
Grafik
1
Die LED blinkt im Rhythmus 0,2 Sekunden an und 0,1 Sekunde aus.
2
Die LED leuchtet 5 Minuten.
3
Die LED blinkt für 30 Sekunden im Rhythmus 0,1 Sekunde an und 0,1 Sekunde aus.
OK!
Die Wireless-Kommunikation ist jetzt vollständig eingerichtet. Um den Druckertreiber zu installieren, fahren Sie mit Schritt 1 auf Für Windows®-Benutzer für Windows® und auf Für Macintosh-Benutzer für Macintosh fort.

Für Windows®-Benutzer

WICHTIG WICHTIG
Während der Installation KEINEN VORGANG ABBRECHEN.
1
Schalten Sie den Computer ein. (Melden Sie sich als Administrator an.)
Schließen Sie vor dem Konfigurieren sämtliche auf dem Computer aktiven Programme.
2
Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk ein. Nun erscheint automatisch das erste Fenster.
Wählen Sie Ihr Druckermodell und Ihre Sprache.
3

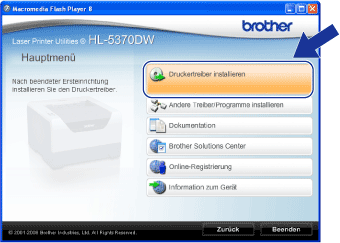

Klicken Sie im Menüfenster auf Druckertreiber installieren.
Bildschirm
4

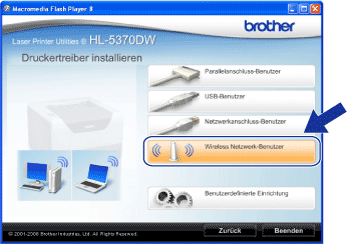

Klicken Sie auf Wireless Netzwerk-Benutzer.
Bildschirm
Hinweis Hinweis
Für Windows Vista®: Wenn das Fenster für die Benutzerkontensteuerung angezeigt wird, klicken Sie auf Zulassen.
Bildschirm
5

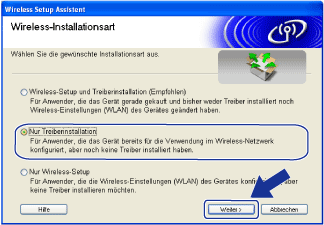

Wählen Sie Nur Treiberinstallation und klicken Sie dann auf Weiter.
Bildschirm
6
Wenn das Dialogfeld der Lizenzvereinbarung angezeigt wird, stimmen Sie dieser Vereinbarung zu, indem Sie auf Ja klicken.
Bildschirm
7
Wählen Sie Standardinstallation und klicken Sie dann auf Weiter.
Bildschirm
8
Wählen Sie Im Netzwerk nach Geräten suchen und Gerät aus der Liste der gefundenen Geräte auswählen (empfohlen). Sie können auch die IP-Adresse oder den Knotennamen Ihres Druckers eingeben. Klicken Sie auf Weiter.
Bildschirm
Hinweis Hinweis
Die IP-Adresse und den Knotennamen Ihres Druckers können Sie der Druckerkonfigurationsseite entnehmen. Siehe Druckereinstellungsseite ausdrucken.
9
Wählen Sie Ihren Drucker und klicken Sie auf Weiter.
Bildschirm
Hinweis Hinweis
Falls Ihr Drucker nach ungefähr einer Minute nicht in der Liste angezeigt wird, klicken Sie auf Aktualisieren.
10
Klicken Sie auf Beenden.
Bildschirm
Hinweis Hinweis
•
Wenn Sie Ihr Produkt online registrieren lassen möchten, aktivieren Sie Online-Registrierung durchführen.
•
Falls Sie Ihren Drucker nicht als Standarddrucker einrichten möchten, deaktivieren Sie die Option Standarddrucker definieren.
•
Wenn Sie den Status Monitor nicht verwenden möchten, deaktivieren Sie das Kontrollkästchen Status Monitor aktivieren.
OK!
Die Einrichtung ist nun abgeschlossen.
