Ersetzen des Papierzufuhr-Kits für die Multifunktionszufuhr (MF-Zufuhr)

Bevor Sie mit dem Austausch beginnen imageimage Zugehörige Informationen: Austauschen der Verbrauchsmaterialien

Ersetzen des Papierzufuhr-Kits für die Multifunktionszufuhr (MF-Zufuhr)

  1. Halten Sie image gedrückt, um das Gerät auszuschalten.
  2. Ziehen Sie den Netzstecker aus der Wandsteckdose.
  3. Drücken Sie die Entriegelungstaste der Abdeckung und öffnen Sie die Frontabdeckung.
  4. Halten Sie den grünen Griff der Trommeleinheit fest. Ziehen Sie die Trommeleinheit am Griff bis zum Anschlag aus dem Gerät heraus.
    WICHTIG
    Wir empfehlen, die Tonerkassette und die Trommeleinheitgruppe auf eine saubere, flache Oberfläche mit Wegwerfpapier darunter zu platzieren, falls versehentlich Toner austritt oder verstreut wird.
  5. Halten Sie die Trommeleinheit an den grünen Griffen, heben Sie die Vorderseite der Trommeleinheit an und entfernen Sie sie dann aus dem Gerät.
    WICHTIG

    Halten Sie die Trommeleinheit an den Griffen, wenn Sie sie tragen. Halten Sie die Trommeleinheit NICHT an ihren Seiten.

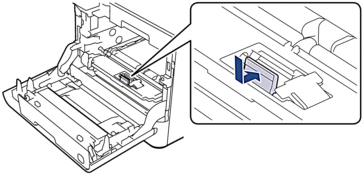

  6. Heben Sie den MF-Rollenhalter-Verschluss an.
  7. Schieben Sie den MF-Rollenhalter nach rechts und entfernen Sie ihn.

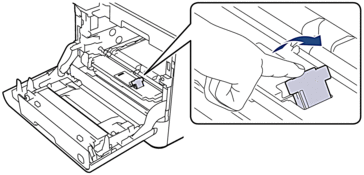

  8. Heben Sie den MF-Separationspad an und ziehen Sie ihn gerade nach oben aus der Maschine.
  9. Packen Sie das neue Papierzufuhr-Kit für die MF-Zufuhr aus.
  10. Setzen Sie den neuen MF-Separationspad mit dem grauen Pad zu Ihnen hin ein.
  11. Drücken Sie den MF-Separationspad nach vorne, bis er hörbar einrastet.
  12. Setzen Sie den MF-Rollenhalter ein und schieben Sie ihn nach links.

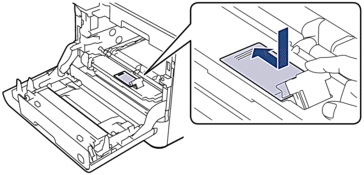

  13. Drücken Sie nach unten, um den MF-Rollenhalter-Verschluss zu schließen.
  14. Schieben Sie die Trommeleinheit vorsichtig bis zum Anschlag in das Gerät.
  15. Verwenden Sie den grünen Griff und drücken Sie die Trommeleinheit wieder in das Gerät, bis sie hörbar einrastet.
  16. Schließen Sie die vordere Abdeckung des Geräts.
  17. Schließen Sie dann den Netzstecker wieder an und drücken Sie image, um das Gerät einzuschalten.

Zurücksetzen des Zählers des Papierzufuhr-Kits für die Multifunktionszufuhr (MF-Zufuhr)

  1. Stellen Sie sicher, dass das Gerät eingeschaltet ist.
  2. Halten Sie image (Toner) ungefähr fünf Sekunden lang gedrückt.
  3. Drücken Sie [PZ-KitMF].
  4. Drücken Sie [Ja].
