Limpar a unidade de cilindro

  • Se a impressão tiver pontos brancos ou pretos ou outras marcas repetidas em intervalos de 75 mm, pode ser que haja resíduos no cilindro, como cola de uma etiqueta, acumulados na superfície.

  • Antes de iniciar o procedimento de limpeza imageimage Informações relacionadas: Limpar o equipamento

  1. Confirme se o equipamento está no modo Pronto.
  2. Pressione image[Configs.]>[Tds. configs.]>[Impr.relat]>[Impr. pnts. do cil.].
  3. Pressione [Sim].
    O equipamento imprimirá a folha de verificação de pontos do cilindro.
  4. Pressione image.
  5. Pressione e mantenha image pressionado para desligar o equipamento.
  6. Pressione o botão de liberação da tampa frontal e abra-a.
  7. Segure a alça verde da unidade de cilindro. Puxe a unidade de cilindro do equipamento até ela parar.
    IMPORTANTE
    Recomendamos que o conjunto de unidade de cilindro e cartucho de toner seja colocado em uma superfície limpa e plana, sobre um pedaço de papel descartável, por precaução caso você derrame ou espalhe o pó do toner acidentalmente.
  8. Segurando as alças verdes da unidade de cilindro, levante a parte frontal da unidade de cilindro e remova-a do equipamento.
    IMPORTANTE

    Segure as alças da unidade de cilindro ao transportá-la. NÃO toque nas laterais da unidade de cilindro.

  9. Segure a alça do cartucho de toner e puxe o cartucho de toner para cima e para fora da unidade de cilindro. Repita esta etapa para todos os cartuchos de toner.

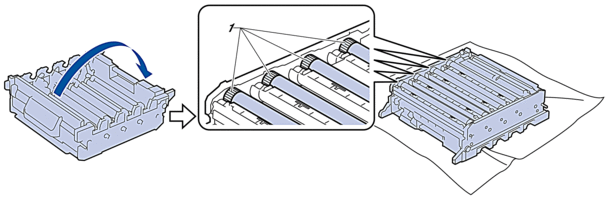

  10. Vire a unidade de cilindro segurando as alças verdes. Certifique-se de que as engrenagens da unidade de cilindro (1) estejam posicionadas na lateral, como mostrado na ilustração.

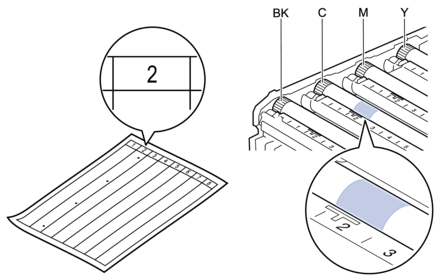

  11. Use os números de coluna ao lado do rolo do cilindro para localizar a marca. Por exemplo, um ponto ciano (azul) na coluna 2 na folha de verificação significa que existe uma marca na região “2” do cilindro ciano.
    • BK: Preto
    • C: Ciano
    • M: Magenta
    • Y: Amarelo

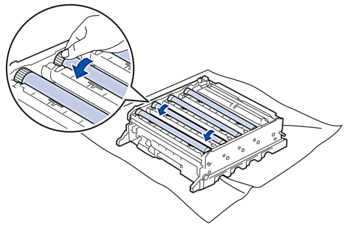

  12. Segure o suporte da unidade de cilindro com as duas mãos, coloque o polegar na engrenagem da unidade de cilindro e gire o cilindro em sua direção, olhando a superfície da área suspeita.
    Para evitar problemas de qualidade de impressão, NÃO toque na superfície dos rolos do cilindro, apenas na engrenagem da unidade de cilindro.
  13. Limpe a superfície do cilindro gentilmente com um cotonete seco até a marca sair da superfície.
    OBSERVAÇÃO
    NÃO limpe a superfície do cilindro fotossensível com um objeto pontiagudo ou com líquidos.
  14. Vire a unidade de cilindro segurando as alças verdes.
  15. Insira novamente o cartucho de toner na unidade de cilindro. Certifique-se de que a cor do cartucho de toner corresponde à da etiqueta de cor na unidade de cilindro. Repita esta etapa para todos os cartuchos de toner.
    • BK: Preto
    • C: Ciano
    • M: Magenta
    • Y: Amarelo
    Certifique-se de colocar o cartucho de toner corretamente ou ele poderá se separar da unidade de cilindro.
  16. Deslize suavemente a unidade de cilindro no equipamento até que ela pare.
  17. Usando a alça verde, empurre a unidade de cilindro de volta no equipamento até ela travar.
  18. Feche a tampa frontal do equipamento.
  19. Pressione image para ligar o equipamento.
