Pregled upravljačke ploče

Upravljačka ploča može se razlikovati u zavisnosti od modela.

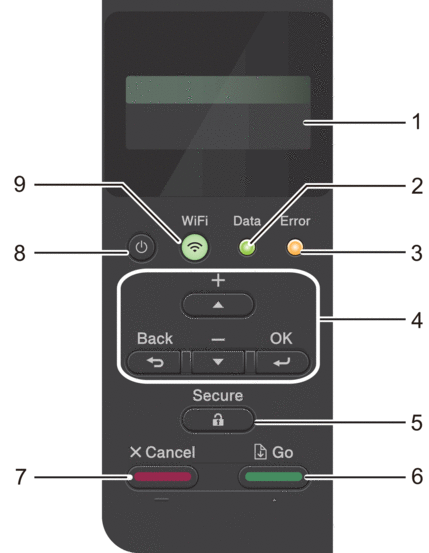

HL-L5210DN/HL-L5210DW/HL-L5215DN/HL-L6210DW

  1. Zaslon s tekućim kristalima (LCD)
    Prikazuje poruke koje vam pomažu da podesite i upotrebljavate uređaj.

    Samo modeli za bežičnu mrežu

    Pokazatelj s četiri razine prikazuje jačinu bežičnog signala ako upotrebljavate bežičnu vezu.

  2. LED Data (Podatci)

    LED Data (Podatci) trepće ovisno o statusu uređaja.

    Kad LED Data (Podatci) svijetli, podaci su u memoriji uređaja. Kad LED Data (Podatci) trepće, uređaj prima ili obrađuje podatke.

  3. LED Error (Greška)

    LED Error (Greška) trepće kad je na LCD zaslonu prikazana greška ili važna poruka o statusu.

  4. Gumbi izbornika
    OK (U redu)

    Pritisnite za pohranu postavki uređaja. Nakon što promijenite postavku, uređaj se vraća na prethodnu razinu izbornika.

    Back (Natrag)
    • Pritisnite za povratak na prethodnu razinu izbornika.
    • Pritisnite za odabir prethodne znamenke kod unosa brojeva.
    • Pritisnite za odabir prethodne znamenke kod unosa slova ili brojeva.
    image ili image (+ ili -)
    • Pritisnite za pomicanje kroz izbornike i opcije.
    • Pritisnite za unos, povećanje ili smanjenje broja. Za brže pomicanje držite pritisnute image ili image. Kada uočite željeni broj, pritisnite OK (U redu).
  5. image Secure (Zaštićeno)
    Pritisnite kako biste ispisali zadatke spremljene u memoriji uređaja. Možda ćete trebati unijeti četveroznamenkastu lozinku.
  6. image Go (Idi)
    • Pritisnite za brisanje određenih poruka o pogreškama. Za uklanjanje svih preostalih poruka o pogreškama pridržavajte se uputa na LCD zaslonu.
    • Pritisnite za ispisivanje preostalih podataka u memoriji uređaja.
    • Pritisnite za odabir prikazane opcije. Nakon što odaberete opciju, uređaj se vraća u stanje pripravnosti.
  7. image Cancel (Otkaži)
    • Pritisnite kako biste poništili trenutačnu postavku.
    • Pritisnite za otkazivanje programiranog zadatka ispisa i brisanje iz memorije uređaja. Za otkazivanje više zadataka ispisa držite pritisnutim Cancel (Otkaži) dok se na LCD zaslonu ne prikaže [Otkazi sve zad.].
  8. imageUključivanje/isključivanje napajanja
    • Uključite uređaj tako da pritisnete image.
    • Isključite uređaj tako da pritisnete i držite pritisnut image.
  9. image Gumb WiFi ili image gumb Mreža (ovisno o vašem modelu)

    • Samo modeli za žičnu mrežu:

      Network (Mreza)

      Pritisnite gumb Network (Mreza) kako biste konfigurirali postavke žične mreže.

    • Samo modeli za bežičnu mrežu:

      WiFi

      Pokrenite program za bežičnu instalaciju na računalu i pritisnite gumb WiFi. Pridržavajte se uputa na zaslonu kako biste konfigurirali bežičnu vezu između uređaja i mreže.

      Kada je uključena lampica WiFi, uređaj je povezan s bežičnom pristupnom točkom. Kada lampica WiFi trepće, to znači da je bežična veza prekinuta ili se uređaj pokušava povezati s bežičnom pristupnom točkom.

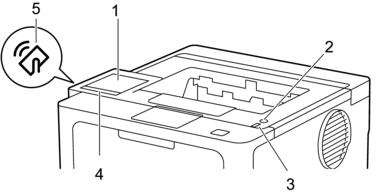

HL-L6410DN/HL-L6415DN


  1. Zaslon s tekućim kristalima osjetljiv na dodir (LCD)
    Pristupite izbornicima i opcijama tako da ih pritisnete na dodirnom zaslonu.

    S početnog zaslona možete pristupiti zaslonima postave Wi-Fi mreže *1, razine tonera, postavki, funkcija i sigurnog ispisa.

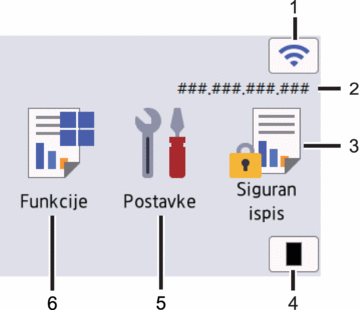

    Početni zaslon prikazuje status uređaja dok je uređaj u stanju pripravnosti.

    1. image (Status bežične veze)  *1

      Pritisnite za konfiguriranje postavki bežične mreže.

      Za određene modele na početnom zaslonu prikazat će se status bežične mreže kada je instaliran opcijski bežični modul.

      Ako se koristite bežičnom vezom, pokazatelj s četiri razine na početnom zaslonu prikazuje trenutačnu jačinu bežičnog signala.


      • Ako se kao status bežične veze prikazuje image, pritisnite to za odabir metode bežične veze ili za konfiguriranje postojeće bežične veze.

    2. IP adresa

      Ako je postavka IP adrese u izborniku postavki početnog zaslona uključena, IP adresa uređaja pojavit će se na početnom zaslonu.

    3. image [Siguran ispis]

      Pritisnite za pristup opciji sigurnog ispisa.

    4. image [Toner]

      Prikazuje preostali vijek trajanja tonera. Pritisnite za pristup izborniku [Toner].

    5. image [Postavke]

      Pritisnite za pristup izborniku [Postavke].

      Izbornik postavki koristite za pristup svim postavkama uređaja.

      Ako je zaključavanje postavke uključeno, na LCD-u će se pojaviti ikona lokota image. Za promjenu postavki morate otključati uređaj.

    6. image [Funkcije]

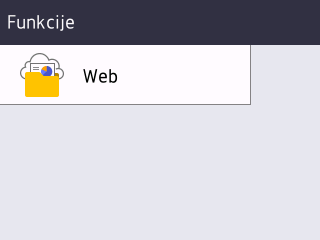

      Pritisnite za pristup zaslonu s funkcijama.

      • image [Web]

        Pritisnite za povezivanje uređaja na internetsku uslugu.

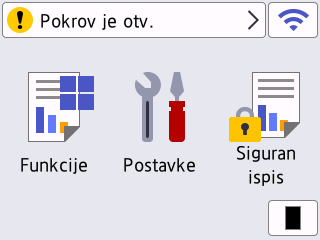

    image Ikona (upozorenja)

    Upozoravajuća ikona image pojavljuje se kod poruka o pogrešci ili održavanju. Pritisnite image kako biste je pregledali, riješite problem pa pritisnite image za povratak u stanje pripravnosti.

  2. image Uključivanje/isključivanje napajanja
    • Uključite uređaj tako da pritisnete image.
    • Isključite uređaj tako da pritisnete i držite pritisnut image.
  3. Led pokazatelj napajanja
    LED će zasvijetliti ovisno o statusu napajanja uređaja.
  4. Dodirna ploča
    image (natrag)
    Pritisnite za povratak na prethodni izbornik.
    image (početni zaslon)
    Pritisnite za povratak na početni zaslon.
    image (otkaži)
    Pritisnite za otkazivanje radnje ili programiranog zadatka ispisa i brisanje iz memorije uređaja.
  5. Komunikacija kratkog dometa (NFC)
    Koristite provjeru autentičnosti kartice, ako je dostupna, dodirivanjem NFC simbola na uređaju svojom karticom s integriranim krugom (IC kartica).
*1
Za određene modele veza s bežičnom mrežom može se upotrijebiti samo kada je instaliran opcijski bežični modul.
