Pohľad spredu

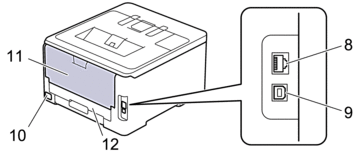

Pohľad zozadu

1. Ovládací panel s displejom z tekutých kryštálov (LCD)
2. Vysúvacia podpera výstupného zásobníka lícom nadol
3. Výstupný zásobník papiera lícom nadol
4. Zásobník na papier
5. Kryt otvoru manuálneho podávania
6. Vrchný kryt
7. Otvor manuálneho podávania

8. (Modely s káblovou sieťou)

   port 10BASE-T/100BASE-TX/1000BASE-T

9. Port USB
10. Napájací konektor
11. Zadný kryt (výstupný zásobník lícom nahor)
12. Zásobník na obojstrannú tlač (HL-L3240CDW)

Pohľad spredu

Pohľad zozadu

1. Dotykový panel s dotykovým displejom LCD
2. Vysúvacia podpera výstupného zásobníka lícom nadol
3. Výstupný zásobník papiera lícom nadol
4. Zásobník na papier
5. Kryt viacúčelového zásobníka (VZ)
6. Vrchný kryt
7. Viacúčelový zásobník
8. USB port príslušenstva (predná strana) (HL-L8240CDW)

9. (Modely s káblovou sieťou)

   port 10BASE-T/100BASE-TX/1000BASE-T

10. Port USB
11. Napájací konektor/kábel
12. Zadný kryt (výstupný zásobník lícom nahor)
13. Zásobník na obojstrannú tlač
