6 Rutinunderhåll

Byta ut förbrukningsartiklar

När det är dags att byta ut förbrukningsartiklar visas följande meddelanden på LCD-displayen.

LCD-meddelanden	Förbrukningsartikel som ska bytas ut	Ungefärlig livslängd	Information om bytet	Beställningsnummer
Toner slut	Tonerkassett	<Svart> 2 500 sidor¹² 5 000 sidor¹³ <Cyan, magenta, gul> 1 500 sidor¹² 4 000 sidor¹³	Se Meddelandet Toner slut.	TN-130C², TN-130M², TN-130Y², TN-130BK², TN-135C³, TN-135M³, TN-135Y³, TN-135BK³
Spilltoner full	Spilltonerlåda	20 000 sidor⁴	Se Meddelandet Spilltoner full.	WT-100CL

¹	Med 5 % täckning (A4- eller Letter-format). Det verkliga antalet sidor som kan skrivas ut varierar beroende på vilken typ av utskrifter du gör och vilken typ av papper du använder.
²	Tonerkassett av standardmodell.
³	Tonerkassett med hög kapacitet.
⁴	Med 5 % täckning för var färg (CMYK) (A4- eller Letter-format). Det verkliga antalet sidor som kan skrivas ut varierar beroende på vilken typ av utskrifter du gör och vilken typ av papper du använder.

Följande meddelanden visas på LCD-displayen när skrivaren är klar för utskrift. Meddelandena ger förhandsvarningar om att du bör byta ut förbrukningsartiklarna innan de tar slut. För att göra det bekvämt för dig kan det vara bra om du köper extra förbrukningsartiklar innan de gamla tar slut och du inte kan skriva ut mer.

LCD-meddelanden	Förbrukningsartikel som ska bytas ut	Ungefärlig livslängd	Information om bytet	Beställningsnummer
Klar	Tonerkassett, svart	2 500 sidor¹²³ 5 000 sidor¹²⁴	Se Meddelandet Toner snart slut.	TN-130BK³ TN-135BK⁴
Klar	Tonerkassett, gul	1 500 sidor¹²³ 4 000 sidor¹²⁴		TN-130Y³ TN-135Y⁴
Klar	Tonerkassett, magenta			TN-130M³ TN-135M⁴
Klar	Tonerkassett, cyan			TN-130C³ TN-135C⁴

¹	Med 5 % täckning (A4- eller Letter-format). Det verkliga antalet sidor som kan skrivas ut varierar beroende på vilken typ av utskrifter du gör och vilken typ av papper du använder.
²	Om du till exempel nästan har slut på den gula och magentafärgade tonern visas ”” (=blinkar ). Om den gula och magentafärgade tonern tar slut helt försvinner -indikatorn.
³	Tonerkassett av standardmodell.
⁴	Tonerkassett med hög kapacitet.

Nedan visas underhållsmeddelanden som omväxlande visas med Klar-meddelandet på den övre raden på LCD-displayen när skrivaren är klar för utskrift. Meddelandena är till för att informera dig om att du behöver byta ut de olika förbrukningsartiklarna så snart som möjligt, eftersom artiklarna snart har förbrukats. Skrivaren fortsätter att skriva ut även när dessa meddelanden visas på LCD-displayen.

LCD-meddelanden	Förbrukningsartikel som ska bytas ut	Ungefärlig livslängd	Information om bytet	Beställnings-nummer
Trumma sn. utsl.	Trumenhet	17 000 sidor¹	Se Trumenhet.	DR-130CL
Spillt. sn. slut	Spilltonerlåda	20 000 sidor¹²	Se Meddelandet Spilltoner full.	WT-100CL
Byt bältenhet	Bältenhet	50 000 sidor¹	Se Meddelandet Byt bältenhet.	BU-100CL
Fix.enhet slut	Fixeringsenhet	80 000 sidor¹	Kontakta din återförsäljare eller Brothers kundtjänst för att köpa en ny fixeringsenhet.
Laserenhet slut	Laserenhet	100 000 sidor¹	Kontakta din återförsäljare eller Brothers kundtjänst för att köpa en ny laserenhet.
Byt PM-kit 1, 2	Pappersmatningssats 1, 2 (pappersinmatningshjul och separeringsplatta)	100 000 sidor¹	Kontakta din återförsäljare eller Brothers kundtjänst för att köpa en ny pappersmatningssats 1, 2.
Byt PM-kit KF	Pappersmatningssats till kombifacket (pappersinmatningshjul och separeringsplatta)	50 000 sidor¹	Kontakta din återförsäljare eller Brothers kundtjänst för att köpa en ny pappersmatningssats till kombifacket.

¹	Vid utskrift på papper i A4- eller Letter-format. Det verkliga antalet sidor som kan skrivas ut varierar beroende på vilken typ av utskrifter du gör och vilken typ av papper du använder.
²	med 5 % täckning för var färg (CMYK) (A4- eller Letter-format).

Obs

•	Släng inte uttjänta förbrukningsartiklar i hushållsavfallet, utan kassera dem i enlighet med lokala bestämmelser. Kontakta de lokala myndigheter som har hand om din avfallshantering om du har några frågor. Försegla förbrukningsartiklarna ordentligt så att deras innehåll inte spills ut.
•	Vi rekommenderar att du lägger de uttjänta förbrukningartiklarna på ett pappersark så att inte innehållet spills eller läcker ut av misstag.
•	Det kan hända att förbrukningsartiklarnas och skrivardelarnas livslängd förkortas om du använder något annat slags papper än sådant som helt motsvarar våra rekommendationer.
•	Den beräknade livslängden för tonerkassetter och en spilltonerlåda baseras på en genomsnittlig täckning på 5 % av utskriftsområdet med en valfri färgtonerkassett. Hur ofta du behöver byta toner beror på hur komplexa bilder som skrivs ut, hur många procent av papperet som täcks och vilken typ av papper som används.

Tonerkassetter

Obs

•	Hur mycket toner som förbrukas varierar beroende på vad som skrivs ut på sidan och hur tät utskriften är.
•	Vänta med att packa upp tonerkassetten tills precis innan du ska sätta i den i skrivaren.

Meddelandet Toner snart slut

Kontrollera regelbundet hur många sidor som har skrivits ut, vad sidräknaren står på och om det finns några meddelanden på displayen. Om

-indikatorn börjar blinka är det antingen snart slut på toner i skrivaren eller så har tonern inte fördelats jämnt inuti tonerkassetten.

Klar

De fyra

-markeringarna (även

=blinkar

) betecknar kassetterna med svart (K), gul (Y), magentafärgad (M) och cyanfärgad (C) toner från vänster till höger.

Du kan skriva upp till ytterligare 300 sidor till (med 5 % täckning) efter det att meddelandet om att tonern snart är slut visas för första gången, men du bör byta ut tonerkassetten mot en ny innan tonern tar slut helt. När det inträffar försvinner

-indikatorn från LCD-displayen.

Överst på sidan

Meddelandet Toner slut

När meddelandet nedan visas på LCD-displayen måste du byta ut tonerkassetten.

Toner slut

Byt ut tonerkassetten C

På andra raden på LCD-displayen visas vilken färg du behöver byta ut.

Överst på sidan

Byta ut en tonerkassett

Obs

•	För att du ska få bästa möjliga utskriftskvalitet rekommenderar vi att du endast använder tonerkassetter från Brother. Kontakta din återförsäljare eller Brothers kundtjänst om du vill köpa tonerkassetter.
•	Vi rekommenderar att du rengör skrivaren samtidigt som du byter tonerkassett. Se Rengöring.

VAR FÖRSIKTIG

	Vänta med att packa upp tonerkassetten tills precis innan du ska sätta i den i skrivaren. Om tonerkassetter får ligga utan förpackning under en längre tid räcker tonern inte lika länge.
	En trumenhet som saknar förpackning kan skadas om den utsätts för direkt solljus eller rumsbelysning.
	Sätt i tonerkassetten i trumenheten så fort du har tagit bort transportskyddet. Ta INTE på de skuggade delarna på bilderna, för att undvika att försämra utskriftskvaliteten.

VAR FÖRSIKTIG

För USA och Kanada

Brother strongly recommends that you do not refill the toner cartridge provided with your printer. We also strongly recommend that you continue to use only genuine Brother brand replacement toner cartridges. Use or attempted use of potentially incompatible toner and/or cartridges in the Brother machine may cause damage to the machine and/or may result in unsatisfactory print quality. Our warranty coverage does not apply to any problem that is caused by the use of unauthorized third party toner and/or cartridges. To protect your investment and obtain premium performance from the Brother machine, we strongly recommend the use of genuine Brother supplies.

VAR FÖRSIKTIG

	För Storbritannien och andra länder
	Brother-maskinerna är konstruerade för att fungera med toner av en särskild specifikation och kommer att fungera optimalt när de används tillsammans med tonerkassetter från Brother. Brother kan inte garantera optimal prestanda om toner eller tonerkassetter av andra märken används. Brother rekommenderar därför att du enbart använder kassetter från Brother i den här maskinen.
	Om trumenheten eller någon annan del av maskinen skadas på grund av att produkter från någon annan tillverkare används tillsammans med den här maskinen, omfattas inte de eventuella reparationer som krävs av garantin.

Stäng av strömmen till skrivaren. Tryck på knappen för att frigöra den främre luckan, och öppna sedan luckan.

Fatta tag i det gröna handtaget på trumenheten, lyft upp enheten och dra ut den tills det tar stopp.

Håll i tonerkassettens handtag och dra ut kassetten ur trumenheten. Gör likadant med alla tonerkassetter.

VAR FÖRSIKTIG

	Vi rekommenderar att du lägger tonerkassetterna på en ren, plan yta, och lägger ett papper under dem som du kan kasta bort om du av en olyckshändelse råkar spilla eller skvätta toner.
	Släng INTE en tonerkassett i en öppen eld. Den kan explodera, vilket kan orsaka personskador.
	Handskas varsamt med tonerkassetten. Om du får toner på händer eller kläder ska du omedelbart torka eller tvätta bort det med kallt vatten.
	Ta INTE på de skuggade delarna på bilderna, för att undvika problem med utskriftskvaliteten.

Obs

•	Lägg tonerkassetten i en lämplig påse och förslut den ordentligt, så att inget tonerpulver kan läcka ut.
•	Släng inte tonerkassetten i hushållsavfallet, utan kassera den i enlighet med lokala bestämmelser. Kontakta de lokala myndigheter som har hand om din avfallshantering om du har några frågor.

Rengör huvudkoronan på följande sätt:

(1)

Tryck på spärrhakarna till det vita huvudkoronaskyddet (1) för att frigöra dem och öppna skyddet.

(2)

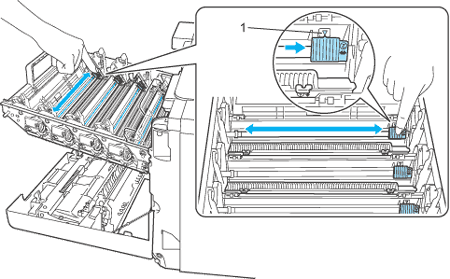

Rengör huvudkoronan inuti trumenheten genom att försiktigt dra den gröna haken fram och tillbaka från höger till vänster flera gånger.

VAR FÖRSIKTIG

Glöm inte bort att föra tillbaka haken till utgångsläget

(1). Om du inte gör det kan det bli ett lodrätt streck på utskrifterna.

(3)

Stäng huvudkoronaskyddet.

(4)

Upprepa steg (1) till (3) för att rengöra de tre återstående huvudkoronorna.

Packa upp den nya tonerkassetten. Håll kassetten med båda händerna och skaka den försiktigt fem eller sex gånger, så att tonern fördelas jämnt i tonerkassetten.

Ta bort transportskyddet.

Håll i tonerkassettens handtag och skjut in kassetten i trumenheten. Kontrollera att tonerkassettens färg matchar motsvarande färgetikett på trumenheten, och vik ned handtaget på tonerkassetten (1) när du har satt i den. Gör likadant med alla tonerkassetter.

1. C = cyan

2. M = magenta

3. Y = gul

4. K = svart

Sätt tillbaka trumenheten i skrivaren.

Stäng skrivarens främre lucka.

Starta skrivaren med strömbrytaren.

VAR FÖRSIKTIG

Stäng INTE av skrivaren med strömbrytaren och öppna INTE den främre luckan förrän meddelandet Klar visas på LCD-displayen.
