Transport de l'imprimante

AVERTISSEMENT

	Une fois votre imprimante installée et utilisée, nous déconseillons de la déplacer ou de la transporter, sauf en cas de nécessité absolue.
	Les imprimantes laser couleur sont des appareils d'impression complexes. Déplacer ou transporter l'imprimante sans avoir convenablement retiré les consommables installés peut SERIEUSEMENT endommager l'imprimante, ce qui empêcherait votre imprimante de fonctionner normalement.
	S'il est nécessaire d'expédier l'imprimante, reportez-vous aux Instructions de remaballage pour obtenir des instructions détaillées sur la préparation correcte de votre imprimante avant son transport.
	Le non respect des consignes indiquées dans les Instructions de remaballage pour préparer convenablement l’imprimante peut ANNULER VOTRE GARANTIE.
	Si pour une raison ou pour une autre, vous devez déplacer ou expédier votre imprimante, remballez soigneusement l'imprimante dans son emballage d'origine pour éviter tout dommage pendant le transport. L'imprimante doit également être convenablement assurée par la compagnie de transport de votre choix.

Instructions de remaballage

Vérifiez que vous avez bien tous les éléments suivants :

1. Fiche d’insertion pour le remballage

2. Sachet en plastique pour le bac de toner usagé

3. Sachets en plastique pour les cartouches toner
(4 pièces)

4. Matériau d’emballage orange d’origine pour verrouiller l’unité tambour et l’unité courroie
(4 pièces)

5. Une feuille de papier (A4 ou Lettre) pour protéger l’unité courroie
(à préparer par vous).

Remballage de l'imprimante

AVERTISSEMENT

L'imprimante est lourde et pèse environ 29,1 kg. Si vous devez la déplacer ou la soulever, veillez à être au moins deux pour le faire afin de ne pas vous blesser. Prenez garde de ne pas vous coincer les doigts quand vous déposez l'imprimante.

Mettez l'impirmante hors tension et débranchez tous les câbles du secteur.

Appuyez sur le bouton de déblocage du capot avant pour l'ouvrir.

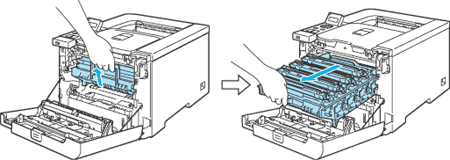

Saisissez la poignée verte du tambour. Soulevez puis tirez sur le tambour jusqu'à ce qu'il se bloque.

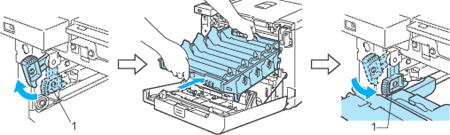

Débloquez le levier de blocage gris (1) qui se trouve sur le côté gauche de l'imprimante. Dégagez complètement l'ensemble tambour en le saisissant par ses poignées vertes.

Attention

	Quand vous transportez le tambour, tenez-le par ses poignées vertes. NE TENEZ PAS le tambour par ses côtés.
	Nous vous conseillons de placer l'ensemble tambour sur une surface propre et plane recouverte d'un morceau de papier jetable au cas où vous renverseriez du toner par mégarde.
	Pour éviter tout dommage à l'imprimante résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

Saisissez la poignée de la cartouche de toner puis dégagez-la du tambour. Faites de même pour toutes les cartouches de toner.

Attention

Pour éviter les problèmes de qualité d'impression, NE TOUCHEZ PAS aux parties indiquées en grisé sur les illustrations.

Fixez le couvercle de protection orange d'origine à sur chacune des cartouches toner. Mettez chaque cartouche toner dans un sachet en plastique inclus dans le carton. Répétez les étapes 5 à 6 pour toutes les cartouches de toner.

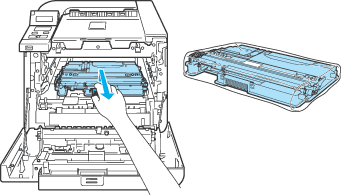

Tenez les parties vertes de l'unité courroie des deux mains et soulevez l'unité courroie avant de la dégager.

Remarque

Nous vous conseillons de placer l'unité courroie sur une surface propre et plane recouverte d'un morceau de papier jetable au cas où vous renverseriez du toner par mégarde.

Retirez le bac de toner usagé de l'imprimante à l'aide de la poignée verte et mettez-le dans le sachet en plastique inclus dans le carton.

Mettez l'unité courroie dans l'imprimante. Faites correspondre le repère

de l'unité courroie avec le repère

de l'imprimante. Poussez sur la partie verte de l'unité courroie pour l'enclencher en place.

Insérez le matériau d'emballage orange d'origine pour verrouiller l'unité courroie, tel que cela est indiqué sur le schéma.

Mettez une feuille de papier (A4 ou Letter) sur l'unité courroie pour éviter les dommages de l'unité courroie.

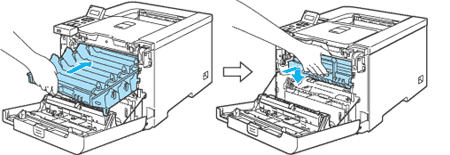

Veillez à ce que le levier de blocage gris (1) soit en position haute et insérez l'ensemble tambour dans l'imprimante. Abaissez le levier de blocage gris (1).

Poussez l'ensemble tambour jusqu'à ce qu'il soit bloqué.

Insérez le matériau d'emballage orange d'origine pour l'unité tambour, tel que cela est indiqué sur le schéma, puis fermez le capot avant.

Deux personnes doivent mettre l'imprimante dans le sachet en plastique et mettre l'imprimante et les morceaux de Styrofoam dans le carton. Faites correspondre l'avant de l'imprimante avec le repère "FRONT" (1) des morceaux de Styrofoam. Mettez le morceau de Styrofoam pour les cartouches de toner (2) sur le dessus de l'imprimante.

Mettez les cartouches de toner dans le morceau de Styrofoam.

Mettez les deux bacs (1) (2) sur le dessus et mettez le bac de toner usagé dans le bac placé vers l'avant de l'imprimante (1).

Fermez le carton avec de l'adhésif.
