Unité courroie

No. de cmde BU-100CL

Message Changer courroie

Lorsque l'unité courroie atteint la fin de sa durée de vie, le message suivant s’affiche à l’écran. Quand ce message s'affiche, vous devez remplacer l'unité courroie.

Changer courroie

Attention

	NE METTEZ PAS les doigts sur la surface de l'unité courroie. Vous risqueriez de nuire à la qualité d’impression.
	Tout endommagement causé par une manipulation incorrecte de l'unité courroie est susceptible d’annuler votre garantie.

Haut de la page

Remplacement de l’unité courroie

Eteignez l’interrupteur de l’imprimante. Appuyez sur le bouton de déblocage du capot avant pour l'ouvrir.

Saisissez la poignée verte du tambour. Soulevez puis tirez sur le tambour jusqu'à ce qu'il se bloque.

Débloquez le levier de blocage gris (1) qui se trouve sur le côté gauche de l'imprimante. Dégagez complètement l'ensemble tambour de l'imprimante en le saisissant par ses poignées vertes.

Attention

	Quand vous transportez le tambour, tenez-le par ses poignées vertes. NE TENEZ PAS le tambour par ses côtés.
	Nous vous conseillons de placer l'ensemble tambour et courroie sur une surface propre et plane recouverte d'un morceau de papier jetable au cas où vous renverseriez du toner par mégarde.
	Pour éviter tout dommage à l’imprimante résultant de l’électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l’illustration.

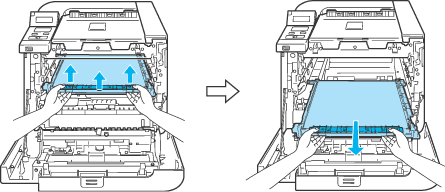

Tenez les parties vertes de l'unité courroie des deux mains et soulevez l'unité courroie avant de la dégager.

Déballez la nouvelle unité courroie et retirez le cache de protection.

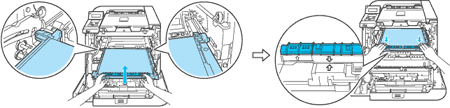

Remettez la nouvelle unité courroie dans l'imprimante. Faites correspondre le repère

de l'unité courroie avec le repère

de l'imprimante. Poussez sur la partie verte de l'unité courroie pour l'enclencher en place.

Remettez le tambour dans l'imprimante ainsi :

(1)

Veillez à ce que le levier de blocage gris (1) soit en position haute et insérez l'ensemble tambour dans l'imprimante. Abaissez le levier de blocage gris (1).

Remarque

Quand vous placez l'ensemble tambour dans l'imprimante, faites correspondre les guides verts (1) de la poignée de l'ensemble tambour aux flèches vertes (2) de chaque côté de l'appareil.

(2)

Poussez l'ensemble tambour jusqu'à ce qu'il soit bloqué.

Fermez le capot avant.

Quand vous remplacez l'unité courroie par une neuve, vous devez réinitialiser le compteur de l'unité courroie en suivant la procédure suivante :

1	Rallumez l’interrupteur de l’imprimante.
2	Appuyez sur la touche + ou – pour sélectionner Info. appareil.
3	Appuyez sur OK pour accéder au niveau de menu suivant, puis appuyez sur la touche + ou - pour sélectionner Réin. vie pièces.
4	Appuyez sur OK puis appuyez sur la touche + pour sélectionner Unité courroie.
5	Appuyez deux fois sur OK.
