Ensemble tambour

No de cmde DR-130CL

Un tambour neuf peut imprimer environ 17 000 pages de format A4 ou Letter sur une seule face.

Remarque

•	De nombreux facteurs régissent la durée de vie réelle du tambour : température, humidité, type de papier, type de toner utilisé, etc... Dans des conditions idéales d’utilisation, la durée de vie moyenne du tambour est estimée à environ 17 000 pages. Le nombre de pages imprimées par un même tambour peut, dans certains cas, être bien inférieur à ce chiffre. Dans la mesure où nous ne contrôlons pas les nombreux facteurs qui influent sur la durée de vie réelle du tambour, nous ne pouvons pas garantir un nombre minimum de pages imprimées par le tambour.
•	Pour une performance optimale, utilisez uniquement du toner de marque Brother. L’imprimante doit seulement être utilisée dans un local propre, non poussiéreux et bien aéré.
•	L’utilisation d’un tambour fabriqué par un constructeur tiers risque de réduire non seulement la qualité de l’impression mais également la qualité et la durée d’utilisation de l’imprimante. La garantie ne s’étend en aucun cas aux problèmes découlant de l’utilisation d’un tambour provenant d’un fabricant tiers.

Message Fin tamb proche

Fin tamb proche

Si l’écran affiche Fin tamb proche, cela signifie que la durée de vie du tambour touche à sa fin. Nous vous conseillons de remplacer le tambour par un neuf avant de constater une détérioration sensible de la qualité d’impression.

Haut de la page

Remplacement du tambour

Attention

	Lors du retrait de l’ensemble tambour, procédez avec précaution car il peut contenir du toner.
	Nettoyez l’intérieur de l’imprimante à chaque fois que vous remplacez le tambour. Voir Nettoyage.

Eteignez l’interrupteur de l’imprimante. Appuyez sur le bouton de déblocage du capot avant pour l'ouvrir.

Saisissez la poignée verte du tambour. Soulevez puis tirez sur le tambour jusqu'à ce qu'il se bloque.

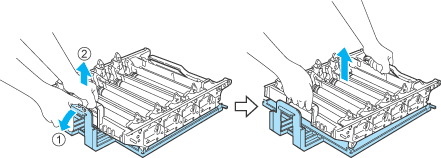

Débloquez le levier de blocage gris (1) qui se trouve sur le côté gauche de l'imprimante. Dégagez complètement l'ensemble tambour de l'imprimante en le saisissant par ses poignées vertes.

Attention

	Quand vous transportez le tambour, tenez-le par ses poignées vertes. NE TENEZ PAS le tambour par ses côtés.
	Nous vous conseillons de placer l'ensemble tambour sur une surface propre et plane recouverte d'un morceau de papier jetable au cas où vous renverseriez du toner par mégarde.
	Manipulez la cartouche de toner avec précaution. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l’eau froide.

Saisissez la poignée de la cartouche de toner puis dégagez-la du tambour. Faites de même pour toutes les cartouches de toner.

Attention

	Pour éviter tout dommage à l’imprimante résultant de l’électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l’illustration.
	Pour éviter les problèmes de qualité d'impression, NE TOUCHEZ PAS aux parties indiquées en grisé sur les illustrations.

Déballez le nouvel ensemble tambour et retirez le cache de protection.

Attention

Attendez d’être prêt à installer le nouveau tambour dans l’imprimante pour le déballer. Si un tambour déballé est soumis à un éclairage ou un ensoleillement direct excessif, il risque d'être endommagé.

Saisissez la poignée de la cartouche de toner puis insérez-la dans le tambour. Veillez à bien faire correspondre la couleur de la cartouche avec la couleur de l'étiquette sur le tambour et à replier la poignée de la cartouche de toner (1) une fois la cartouche de toner en place. Faites de même pour toutes les cartouches de toner.

1.C - Cyan

2.M - Magenta

3.Y - Jaune

4.K - Noir

Remettez le tambour dans l'imprimante ainsi :

(1)

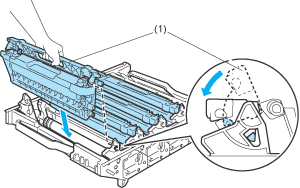

Veillez à ce que le levier de blocage gris (1) soit en position haute et insérez l'ensemble tambour dans l'imprimante. Abaissez le levier de blocage gris (1).

Remarque

Quand vous placez l'ensemble tambour dans l'imprimante, faites correspondre les guides verts (1) de la poignée de l'ensemble tambour aux flèches vertes (2) de chaque côté de l'appareil.

(2)

Poussez l'ensemble tambour jusqu'à ce qu'il soit bloqué.

Fermez le capot avant.

Quand vous remplacez le tambour par un neuf, vous devez réinitialiser le compteur du tambour en suivant la procédure suivante :

1	Rallumez l’interrupteur de l’imprimante.
2	Appuyez sur la touche + ou – pour sélectionner Info. appareil.
3	Appuyez sur OK pour accéder au niveau de menu suivant, puis appuyez sur + ou - pour sélectionner Réin. vie pièces.
4	Appuyez sur OK puis appuyez sur la touche + pour sélectionner Tambour.
5	Appuyez deux fois sur OK.
