Kirjoittimen kuljetus

VAROITUS

	Emme suosittele kirjoittimen siirtämistä tai kuljettamista sen käyttöönoton jälkeen, ellei se ole aivan välttämätöntä.
	Värilaserkirjoittimet ovat monimutkaisia tulostuslaitteita. Kirjoittimen siirtäminen tai liikuttaminen voi vaurioittaa kirjoitinta VAKAVASTI, jos siihen asennettuja tarvikkeita ei ole irrotettu asianmukaisesti. Tämän seurauksena kirjoitin ei ehkä toimi oikein.
	Jos kirjoitinta on kuljetettava, katso yksityiskohtaiset, vaiheittaiset ohjeet kirjoittimen valmisteluun kuljetusta varten sivun Uudelleenpakkausohjeet.
	Jos kirjoitinta ei valmistella kuljetusta varten asianmukaisesti Uudelleenpakkausohjeet –kohdan mukaisesti, laitteen TAKUU VOI RAUETA.
	Jos joudut kuljettamaan kirjoitinta tai lähettämään sen, pakkaa se huolellisesti alkuperäispakkaukseen, jottei se vaurioidu kuljetuksen aikana. Kirjoitin kannattaa myös vakuuttaa asianmukaisesti kuljetuksen ajaksi.

Uudelleenpakkausohjeet

Tarkista, että sinulla on seuraavat pakkaamiseen tarvittavat osat:

1. Uudelleenpakkausohje

2. Muovipussi hukkavärisäiliölle

3. Muovipusseja (4 kpl) värikaseteille

4. Oranssi pakkausmateriaali rumpu- ja hihnayksikön lukitsemiseen (4 kpl)

5. Paperi (A4 tai Letter) hihnayksikön suojaksi.
(Valmistele itse.)

Kirjoittimen uudelleenpakkaaminen

VAROITUS

Tämä kirjoitin on raskas ja painaa noin 29,1 kg (64,2 lb). Tapaturmien välttämiseksi kirjoitinta ei saa nostaa yksin. Varo, etteivät sormesi jää puristuksiin, kun lasket kirjoittimen alas.

Katkaise kirjoittimen virta virtakytkimestä ja irrota kaikki johdot kirjoittimesta.

Paina etukannen avauspainiketta ja avaa etukansi.

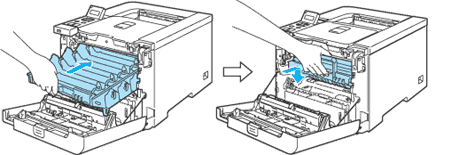

Pidä kiinni rumpuyksikön vihreästä kahvasta. Nosta rumpuyksikkö ylös ja vedä sitä sitten ulos, kunnes se pysähtyy.

Vapauta kirjoittimen vasemmalla puolella oleva harmaa lukitusvipu (1). Vedä rumpuyksikkö kokonaan ulos kirjoittimesta rumpuyksikön vihreistä kahvoista.

Huomautus

	Pidä kiinni rumpuyksikön vihreistä kahvoista, kun kannat sitä. ÄLÄ pidä kiinni rumpuyksikön sivuista.
	Rumpuyksikkö kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai sanomalehden päälle, koska siitä voi valua ulos väriä.
	ÄLÄ kosketa kuvassa näkyviä elektrodeja - staattinen sähkö voi vahingoittaa kirjoitinta.

Pidä kiinni värikasetin kahvasta ja vedä se ulos rumpuyksiköstä. Toista tämä kaikille värikaseteille.

Huomautus

ÄLÄ koske kuvissa tummennettuja osia. Muutoin tulostuslaatu voi heikentyä.

Kiinnitä alkuperäinen oranssi suojus jokaiseen värikasettiin. Laita kaikki värikasetit pakkauksen mukana tulleeseen muovipussiin. Toista vaiheet 5-6 kaikille värikaseteille.

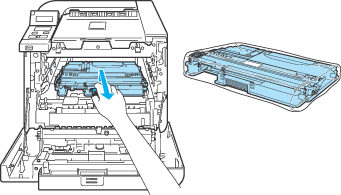

Pidä kiinni hihnayksikön vihreistä osista molemmin käsin ja nosta hihnayksikköä ylös ja vedä se sitten ulos.

Vinkki

Hihnayksikkö kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai sanomalehden päälle, koska siitä voi valua ulos väriä.

Irrota kirjoittimen hukkavärisäiliö käyttämällä vihreää kahvaa ja laita se pakkauksen mukana tulleeseen muovipussiin.

Aseta hihnayksikkö takaisin kirjoittimeen. Kohdista hihnayksikön

-merkki kirjoittimen

-merkkiin. Lukitse hihnayksikkö paikoilleen painamalla sen vihreää aluetta.

Lukitse hihnayksikkö asettamalla alkuperäinen oranssi pakkausmateriaali kuvan osoittamalla tavalla.

Suojaa hihnayksikkö paperilla (A4 tai Letter).

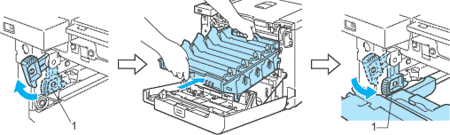

Varmista, että harmaa lukitusvipu (1) on ylhäällä ja aseta rumpuyksikkö takaisin kirjoittimeen. Paina harmaa lukitusvipu (1) alas.

Työnnä rumpuyksikköä, kunnes se pysähtyy.

Laita rumpuyksikön alkuperäinen oranssi pakkausmateriaali kuvan osoittamalla tavalla ja sulje etukansi.

Kahden henkilön on pakattava tulostin muovipussiin ja tulostin sekä styroks-kappaleet pahvilaatikkoon. Kohdista kirjoittimen etupuoli pakkausstyrokseissa olevaan "FRONT"-merkkiin (1). Aseta väriainekasettien pakkausstyroksi (2) kirjoittimen päälle.

Laita värikasetit pakkausstyroksiin.

Laita kaksi (1) (2) pahvikaukaloa päälle ja aseta hukkavärisäiliö kirjoittimen etuosaa kohti asetettuun kaukaloon (1).

Sulje pahvilaatikko ja teippaa se kiinni.
