Hihnayksikkö

Tilausnro BU-100CL

Vaihda hihnayks. -viesti

Kun hihnayksikkö on kulunut loppuun, nestekidenäyttöön tulee seuraava viesti. Kun nestekidenäytössä näkyy tämä viesti, hihnayksikkö on vaihdettava:

Vaihda hihnayks.

Huomautus

	ÄLÄ kosketa hihnayksikön pintaa. Jos kosketat sitä, tulostuslaatu voi huonontua.
	Virheellisestä käsittelystä aiheutuneet vahingot voivat mitätöidä takuun.

Sivun alkuun

Hihnayksikön vaihto

Katkaise kirjoittimen virta virtakytkimestä. Paina etukannen avauspainiketta ja avaa etukansi.

Pidä kiinni rumpuyksikön vihreästä kahvasta. Nosta rumpuyksikkö ylös ja vedä sitä sitten ulos, kunnes se pysähtyy.

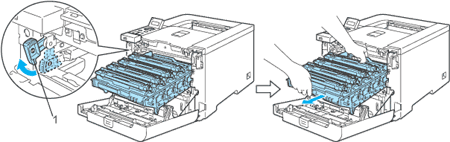

Vapauta kirjoittimen vasemmalla puolella oleva harmaa lukitusvipu (1). Vedä rumpuyksikkö kokonaan ulos kirjoittimesta käyttämällä rumpuyksikössä olevia vihreitä kahvoja.

Huomautus

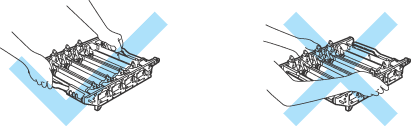

	Pidä kiinni rumpuyksikön vihreistä kahvoista, kun kannat sitä. ÄLÄ pidä kiinni rumpuyksikön sivuista.
	Rumpu- ja hihnayksikkö kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai sanomalehden päälle, koska niistä voi valua ulos väriä.
	ÄLÄ kosketa kuvassa näkyviä elektrodeja – staattinen sähkö voi vahingoittaa kirjoitinta.

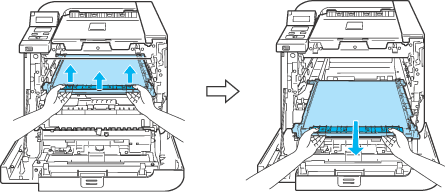

Pidä hihnayksikön vihreitä osia molemmin käsin ja nosta hihnayksikköä ylös ja vedä se sitten ulos.

Ota uusi hihnayksikkö pakkauksesta ja irrota suojus ja paperi.

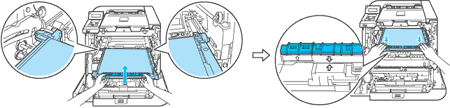

Aseta uusi hihnayksikkö kirjoittimeen. Kohdista hihnayksikön

-merkki kirjoittimen

-merkkiin. Lukitse hihnayksikkö paikoilleen painamalla sen vihreää aluetta.

Aseta rumpuyksikkö takaisin kirjoittimeen seuraavasti.

(1)

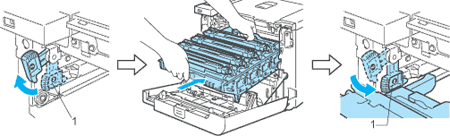

Varmista, että harmaa lukitusvipu (1) on ylhäällä ja aseta rumpuyksikkö takaisin kirjoittimeen. Paina harmaa lukitusvipu (1) alas.

Vinkki

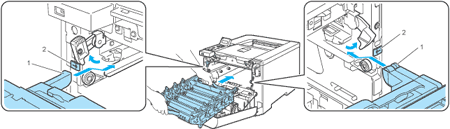

Kun asetat rumpuyksikön takaisin kirjoittimeen, kohdista rumpuyksikön kahvan vihreät ohjaimet (1) laitteen molemmilla puolilla oleviin vihreisiin nuoliin (2).

(2)

Työnnä rumpuyksikköä, kunnes se pysähtyy.

Sulje etukansi.

Kun hihnayksikkö vaihdetaan uuteen, hihnayksikön laskuri on nollattava seuraavasti:

1	Kytke kirjoittimen virta virtakytkimestä.
2	Valitse Laitetiedot painamalla + tai -.
3	Siirry seuraavalle valikkotasolle painamalla OK ja valitse sitten Nollaa käyttöikä painamalla + tai -.
4	Paina OK ja valitse Hihnayksikkö painamalla +.
5	Paina kaksi kertaa OK.
