Rumpuyksikkö

Tilausnro DR-130CL

Uudella rumpuyksiköllä voidaan tulostaa noin 17 000 A4/Letter-kokoista sivua.

Vinkki

•	Rummun todelliseen käyttöikään vaikuttavat monet seikat, kuten lämpötila, kosteus, paperityyppi, käytetyn värin tyyppi ja niin edelleen. Rummun keskimääräinen käyttöikä on ihanteellisissa olosuhteissa arviolta noin 17 000 sivua. Rummulla tulostettavien sivujen todellinen määrä voi olla huomattavasti tätä arviota alhaisempi. Brother ei voi vaikuttaa useimpiin rummun käyttöikään vaikuttaviin seikkoihin, joten emme voi taata rummulla tulostettavien sivujen vähimmäismäärää.
•	Paras tulos saadaan, kun käytetään vain alkuperäisiä Brother-värikasetteja. Kirjoitinta tulee käyttää puhtaassa, pölyttömässä tilassa, jossa on riittävä ilmanvaihto.
•	Muun valmistajan rumpuyksikön käyttö voi heikentää paitsi tulostuslaatua myös itse kirjoittimen ominaisuuksia ja lyhentää sen käyttöikää. Takuu ei kata muun valmistajan rumpuyksikön käytöstä aiheutuneita ongelmia.

Vaih. rumpu pian -viesti

Vaih. rumpu pian

Jos nestekidenäytössä näkyy Vaih. rumpu pian, rumpuyksikön käyttöikä on päättymässä. Rumpuyksikkö kannattaa vaihtaa uuteen, ennen kuin tulostuslaatu alkaa heiketä selvästi.

Sivun alkuun

Rumpuyksikön vaihto

Huomautus

	Käsittele rumpuyksikköä varoen kun irrotat sen, koska siinä voi olla väriä.
	Puhdista kirjoittimen sisäpuoli aina rumpuyksikön vaihdon jälkeen. Katso Puhdistus.

Katkaise kirjoittimen virta virtakytkimestä. Paina etukannen avauspainiketta ja avaa etukansi.

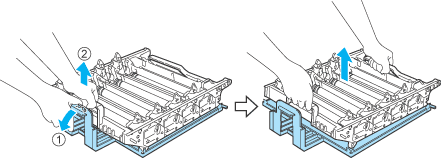

Pidä kiinni rumpuyksikön vihreästä kahvasta. Nosta rumpuyksikkö ylös ja vedä sitä sitten ulos, kunnes se pysähtyy.

Vapauta kirjoittimen vasemmalla puolella oleva harmaa lukitusvipu (1). Vedä rumpuyksikkö kokonaan ulos kirjoittimesta käyttämällä rumpuyksikössä olevia vihreitä kahvoja.

Huomautus

	Pidä kiinni rumpuyksikön vihreistä kahvoista, kun kannat sitä. ÄLÄ pidä kiinni rumpuyksikön sivuista.
	Rumpuyksikkö kannattaa asettaa puhtaalle, tasaiselle pinnalle esimerkiksi talouspaperin tai sanomalehden päälle, koska siitä voi valua ulos väriä.
	Käsittele värikasetteja varoen. Jos väriä pääsee käsille tai vaatteille, pyyhi se heti pois tai huuhtele kylmällä vedellä.

Pidä kiinni värikasetin kahvasta ja vedä se ulos rumpuyksiköstä. Toista tämä kaikille värikaseteille.

Huomautus

	ÄLÄ kosketa kuvassa näkyviä elektrodeja – staattinen sähkö voi vahingoittaa kirjoitinta.
	ÄLÄ koske kuvissa tummennettuja osia. Muutoin tulostuslaatu voi heikentyä.

Ota uusi rumpuyksikkö pakkauksesta ja irrota suojus.

Huomautus

Ota rumpuyksikkö pakkauksesta vasta välittömästi ennen kuin asennat sen kirjoittimeen. Altistuminen auringonvalolle tai muulle valolle voi vahingoittaa rumpuyksikköä.

Pidä kiinni värikasetin kahvasta ja työnnä värikasetti rumpuyksikköön. Varmista, että värikasetin väri vastaa rumpuyksikön tarran väriä, ja paina värikasetin kahva (1) alas, kun värikasetti on paikallaan. Toista tämä kaikille värikaseteille.

1. C – syaani

2. M – magenta

3. Y – keltainen

4. K – musta

Aseta rumpuyksikkö takaisin kirjoittimeen seuraavasti.

(1)

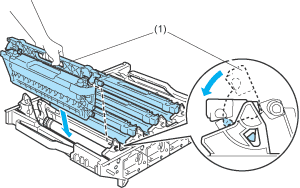

Varmista, että harmaa lukitusvipu (1) on ylhäällä ja aseta rumpuyksikkö takaisin kirjoittimeen. Paina harmaa lukitusvipu (1) alas.

Vinkki

Kun asetat rumpuyksikön takaisin kirjoittimeen, kohdista rumpuyksikön kahvan vihreät ohjaimet (1) laitteen molemmilla puolilla oleviin vihreisiin nuoliin (2).

(2)

Työnnä rumpuyksikköä, kunnes se pysähtyy.

Sulje etukansi.

Kun rumpuyksikkö vaihdetaan uuteen, rummun laskuri on nollattava seuraavasti:

1	Kytke kirjoittimen virta virtakytkimestä.
2	Valitse Laitetiedot painamalla + tai -.
3	Siirry seuraavalle valikkotasolle painamalla OK ja valitse sitten Nollaa käyttöikä painamalla + tai -.
4	Paina OK ja valitse Rumpuyksikkö painamalla +.
5	Paina kaksi kertaa OK.
