Přeprava tiskárny

VAROVÁNÍ

	Jestliže již byla jednou tiskárna sestavena a je používána, doporučujeme, aby byla přemísťována pouze v nejnutnějších případech.
	Barevné tiskárny jsou velmi složitá tisková zařízení. Přemísťování nebo transport tiskárny bez toho, aniž by byl vyjmutý veškerý nainstalovaný spotřební materiál, může vážně POŠKODIT tiskárnu. Tiskárna potom ve výsledku nemusí tisknout tak, jak se od ní očekává.
	Tiskárnu musíte připravit k transportu podle pokynů uvedených v části Informace o zabalení přístroje.
	Na poškození tiskárny během přepravy, způsobené nedodržením pokynů, které jsou uvedeny na internetové adrese Informace o zabalení přístroje, může vést k ZÁNIKU ZÁRUKY.
	Pokud z nějakého důvodu musíte tiskárnu přemístit nebo přepravit, znovu ji pečlivě zabalte do původního utěsňovacího materiálu, zabráníte tak jejímu poškození během přepravy. Vybraná přepravní společnost by měla zajistit odpovídající pojištění tiskárny.

Informace o zabalení přístroje

Zkontrolujte, zdali máte k dispozici pro zabalení následující komponenty.

1. Vložený návod k zabalení

2. Plastový pytel pro zásobník na použitý toner

3. Plastový pytel na tonerové kazety (4 kusy)

4. Oranžové přepravní komponenty pro aretaci jednotky
fotoválce a jednotky optického pásu (4 kusy)

5. List papíru (formát Letter nebo A4) k ochraně jednotky
optického pásu (dodáno uživatelem)

Tiskárnu znovu zabalte

VAROVÁNÍ

Tato tiskárna je těžká a její hmotnost činí asi 29,1 kg. Chcete-li zabránit zranění, zvedání a přemísťování tiskárny provádějte nejméně ve dvou osobách. Při pokládání přístroje buďte zvláště opatrní, abyste si neskřípli prsty.

Tiskárnu vypněte a odpojte všechny kabely.

Stiskněte tlačítko pro otevření předního krytu a kryt otevřete.

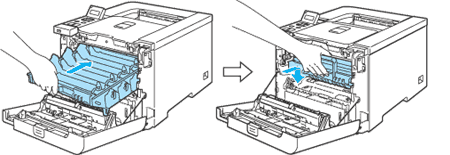

Uchopte zelenou rukojeť jednotky fotoválce. Jednotku fotoválce zvedněte nahoru a potom ji vytáhněte ven, až k dorazu.

Uvolněte šedou páčku uzávěru (1), která je umístěna na levé straně tiskárny. K úplnému vytažení jednotky fotoválce z přístroje ven použijte zelené rukojeti na jednotce.

UPOZORNĚNÍ

	Při přenášení uchopte jednotku fotoválce za zelenou rukojeť. Jednotku fotoválce NEDRŽTE za boční strany.
	Jednotku fotoválce doporučujeme z důvodu znečištění tonerem položit na čistý rovný povrch pokrytý kusem použitého papíru nebo látky.
	Tiskárnu chraňte před statickou elektřinou a NEDOTÝKEJTE se kontaktů uvedených na obrázku.

Tonerovou kazetu uchopte za rukojeť a vytáhněte ji z fotoválce ven. Tento postup opakujte pro všechny tonerové kazety.

UPOZORNĚNÍ

Nikdy se NEDOTÝKEJTE částí, vyznačených na obrázku, neboť můžete zhoršit kvalitu tisku.

Na každou tonerovou kazetu nasaďte původní oranžový ochranný kryt. Každou tonerovou kazetu vložte do plastového pytle, který je přiložen v krabici. Opakujte postup uvedený v krocích 5 až 6 pro všechny tonerové kazety.

Oběma rukama uchopte jednotku optického pásu za zelené části a zvedněte ji nahoru. Potom ji vytáhněte.

Poznámka

Jednotku optického pásu doporučujeme z důvodu znečištění tonerem položit na čistý rovný povrch pokrytý kusem použitého papíru nebo látky.

Zásobník na použitý toner uchopte za zelenou rukojeť, vyjměte z tiskárny a vložte do přiloženého plastového pytle.

Jednotku optického pásu opět vložte do tiskárny. Srovnejte značku

na jednotce optického pásu se značkou

v tiskárně. Zajistěte jednotku optického pásu na místě zatlačením na její zelenou plochu.

Podle obrázku vložte původní oranžový utěsňovací materiál určený k zajištění jednotky pásu.

Vložte list papíru (formát Letter nebo A4) do jednotky pásu, aby se nepoškodila.

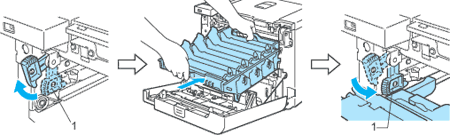

Ujistěte se, že je šedá páčka uzávěru (1) v horní poloze a jednotku fotoválce vložte do přístroje. Šedou páčku uzávěru (1) zatáhněte dolů.

Jednotku fotoválce lehce zatlačte, až se zastaví.

Podle obrázku vložte původní oranžový utěsňovací materiál určený k zajištění jednotky fotoválce. Potom zavřete přední kryt.

Tiskárnu vložte za asistence další osoby do plastového pytle a takto zabalený přístroj vložte mezi polystyrénové díly do původní krabice. Dbejte na to, aby u přední strany tiskárny byl vložen polystyrénový díl označený nápisem "FRONT” (Přední strana) (1). Na vršek tiskárny položte polystyrénový díl určený k uložení tonerových kazet (2).

Tonerové kazety uložte do tohoto polystyrénového dílu.

Na horní část umístěte dvě lepenkové podložky (1) (2) a zásobník na použitý toner vložte do přihrádky umístěné u přední části tiskárny (1).

Krabici zavřete a zajistěte páskou.
