Zespół pasa

Nazwa modelu BU-200CL

Nowy zespół pasa może wydrukować około 50 000 jednostronnych arkuszy A4 lub Letter.

Komunikat dotyczący zużycia pasa

Zużyty pas

Jeśli na wyświetlaczu LCD pojawi się komunikat Zużyty pas, oznacza to, że czas eksploatacji zespołu pasa kończy się. Kup i przygotuj nowy zespół pasa przed pojawieniem się komunikatu Wymień pas. Informacje na temat wymiany zespołów pasa, zobacz Wymiana zespołu pasa.

Góra strony

Komunikat dotyczący wymiany pasa

Po wyświetleniu na wyświetlaczu LCD następującego komunikatu należy wymienić zespół pasa:

Wymień pas

WAŻNE

•	NIE WOLNO dotykać powierzchni zespołu pasa. Może to doprowadzić do obniżenia jakości druku.
•	Uszkodzenia spowodowane nieprawidłową obsługą zespołu pasa mogą spowodować utratę gwarancji.

Góra strony

Wymiana zespołu pasa

Wyłącz przycisk zasilania drukarki. Całkowicie otwórz pokrywę górną, unosząc uchwyt (1).

Wyjmij zespół bębna i kasetę tonera.

WAŻNE

•

Zaleca się umieszczenie zespołu bębna i kasety tonera na czystej płaskiej powierzchni, na kawałku papieru lub tkaniny, aby zabezpieczyć się przed rozsypaniem tonera.

•

Aby zapobiec uszkodzeniu drukarki z powodu wyładowań elektrostatycznych, NIE WOLNO dotykać elektrod przedstawionych na rysunkach.

•

Obchodź się z kasetą ostrożnie. Jeżeli toner wysypie się na dłonie lub ubranie, natychmiast go wytrzyj lub zmyj zimną wodą.

•

Aby uniknąć problemów z jakością wydruku, NIE WOLNO dotykać części przedstawionych na rysunku jako zacienione.

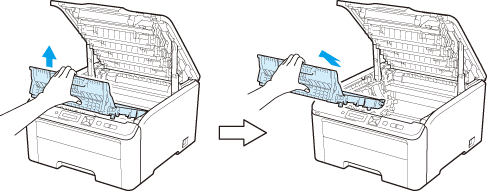

Chwyć zespół pasa za uchwyt oznaczony kolorem zielonym i podnieś zespół pasa do góry, a następnie go wyjmij.

WAŻNE

Aby uniknąć problemów z jakością wydruku, NIE WOLNO dotykać części przedstawionych na rysunku jako zacienione.

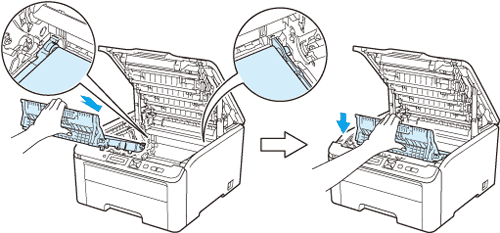

Rozpakuj nowy zespół pasa i włóż go do drukarki.

Wsuń zespół bębna i kasetę tonera do drukarki. Upewnij się, że kolor kasety tonera odpowiada kolorowi etykiety na drukarce. Powtórz czynności dla pozostałych zespołów bębna i kaset tonera.



C - Błękitny M - Purpurowy	Y - Żółty K - Czarny

Zamknij górną pokrywę drukarki.

Wymieniając zespół należy należy wyzerować licznik pasa w następujący sposób:

1	Włącz ponownie przycisk zasilania drukarki.
2	Naciśnij przycisk + lub -, aby wybrać opcję SPECYF.APARATU.
3	Naciśnij przycisk OK, aby przejść na kolejny poziom menu, a następnie naciśnij + lub -, aby wybrać ZRESETUJ ZUŻYCIE.
4	Naciśnij przycisk OK, a następnie naciśnij +, aby wybrać opcję ZESPÓŁ PASA.
5	Naciśnij dwa razy OK.
