Modellszám: DR-230CL. 4 darab. Hengeregység készlet vagy különálló egységek DR-230CL-BK, DR-230CL-CMY
Az új hengeregység kb. 15 000 A4 vagy Letter méretű egyoldalas nyomat készítésére alkalmas. A
DR-230CL hengeregység készlet 4 hengeregységet tartalmaz: 1 feketét (DR-230CL-BK) és 3 színeset (DR-230CL-CMY). A DR-230CL-BK 1 fekete hengeregységet tartalmaz. A DR-230CL-CMY 1 színes hengeregységet tartalmaz.
A henger elhasználódása a forgás és a papírral, festékkel, illetve más, a papír útvonalán haladó anyagokkal való érintkezés következménye. A termék tervezése során a Brother úgy döntött, a henger által megtett fordulatok számát tekinti az élettartamot meghatározó tényezőnek. Amikor a henger eléri a gyár által meghatározott számú fordulatot és nyomtatott oldalszámot, a termék LCD kijelzőjén a megfelelő hengeregység (ek) cseréjét javasló üzenet jelenik meg. A készülék továbbra is működik, de lehetséges, hogy a nyomtatási minőség már nem optimális.
Minthogy a hengerek együtt forognak a folyamat különböző lépéseiben (függetlenül attól, hogy kerül-e festék a lapra) és mivel egyetlen hengeregység károsodása nem valószínű, valamennyi hengeregységet egyszerre kell cserélni (hacsak egy különálló hengert [DR-230CL-BK fekete, DR-230CL-CMY, színes] nem más okból kell cserélnie, minthogy elérte az élettartam végét). Az Ön kényelme érdekében a Brother négyes készletekben árulja a hengeregységeket (DR-230CL).
Megjegyzés
| • | Sokféle tényező határozza meg a fényérzékeny henger tényleges élettartamát, többek között a hőmérséklet, a páratartalom, a papír típusa, a használt festék típusa, stb. Ideális körülmények között a fényérzékeny henger átlagos élettartama kb. 15 000 oldalra becsülhető. A fényérzékeny hengerrel ténylegesen kinyomtatott oldalak száma számottevően kevesebb lehet ennél a becslésnél. Mivel nem áll módunkban számos olyan tényező befolyásolása, mely meghatározza a fényérzékeny henger tényleges élettartamát, nem tudjuk garantálni a fényérzékeny hengerrel nyomtatható minimális oldalszámot. |
| • | A legjobb teljesítmény eléréséhez csak eredeti Brother festékkazettát használjon. A nyomtató csak tiszta, pormentes és jól szellőzött környezetben használható. |
| • | Harmadik fél által gyártott fényérzékeny henger egység használata esetén nem csak a nyomtatás minősége, hanem magának a nyomtatónak a minősége és élettartama is csökkenhet. A garancia nem terjed ki olyan problémákra, melyeket harmadik fél által gyártott fényérzékeny henger egység használata okozott. |
Henger rövidesen lejár üzenetek
Lassan dob vége  |
Ha az LCD a
Lassan dob vége jelzést mutatja, a 4 fényérzékeny henger élettartama végéhez közeledik. Vásároljon új hengeregység készletet (DR-230CL) és tartsa készenlétben, amíg megjelenik a
Cseréljen dobot üzenet. A hengeregység cseréjéhez lásd:
A fényérzékeny henger egység cseréje.
Dob vége (X) |
Ha csak egy bizonyos hengeregység közeledik élettartama végéhez, az LCD a
Dob vége (X) üzenetet mutatja. Az (X) jelzi annak a hengeregységnek a színét, amelyik élettartama végéhez közeledik. ((K)=Fekete, (Y)=Sárga, (M)=Bíbor, (C)=Cián). Vásároljon új hengeregységet DR-230CL-BK (fekete) vagy DR-230CL-CMY (Y, M, C színhez) és tartsa készenlétben, amíg megjelenik a
Cseréljen dobot üzenet. A hengeregység cseréjéhez lásd:
A fényérzékeny henger egység cseréje.
A Dob vége (X) üzenet minden nyomtatási feladat után egy percre megjelenik.
Fényérzékeny henger cseréje üzenetek
Amennyiben a következő üzenet megjelenik az LCD-n, ki kell cserélni a hengeregységet:
Cseréljen dobot |
Ha csak egy bizonyos hengeregységet kell kicserélni, az LCD a Cseréljen dobot (X) üzenetet mutatja. Az (X) jelzi annak a hengeregységnek a színét, amelyiket ki kell cserélni. ((K)=Fekete, (Y)=Sárga, (M)=Bíbor, (C)=Cián).
Dob hiba |
<LCD-n futó üzenet>
Cserélje a dob egységet. Fekete (K)/ Cián (C)/ Bíbor (M)/ Sárga (Y). Lásd a Használati útmutatót.1A
Dob hiba üzenet két esetben jelenik meg: Ha a futó üzenetben a
Cserélje a dob egységet. látható, ki kell cserélnie a hengeregységet. Ha az üzenetben
Csúszt. el a dob egys. zöld fülét. jelenik meg, nem kell kicserélni a hengeregységet, csak a koronaszálakat kell megtisztítani. (Lásd
A koronaszál tisztítása.)
A fényérzékeny henger egység cseréje
FONTOS
| • | A fényérzékeny henger egység festéket tartalmazhat, ezért cseréje során körültekintően kezelje. |
| • | Javasoljuk, hogy tisztítsa meg a nyomtató belsejét, ha fényérzékeny hengert cserél. Lásd Tisztítás. |
| 1 | Kapcsolja ki a nyomtatót. A fogantyú megemelésével ütközésig nyissa ki a felső fedelet (1). |
| 2 | Vegye ki az LCD üzenetnek megfelelő színű fényérzékeny henger és festékkazetta egységet. |

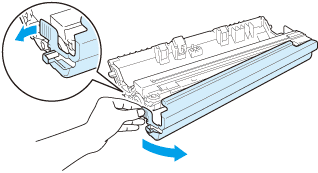

| 3 | Nyomja le a zöld címkés rögzítőkart (1) és a festékkazettát húzza ki a fényérzékeny henger egységből.  FIGYELEM | | NE dobja tűzbe a festékkazettát. Felrobbanhat és sérüléseket okozhat. | | | NE használjon gyúlékony anyagokat és semmiféle aeroszolt vagy szerves oldószert/ folyadékot, amely alkoholt vagy ammóniát tartalmaz a gép belsejének vagy külsejének tisztításához. Gyúlékony anyagok használata a nyomtató közelében tüzet vagy áramütés okozhat. A készülék tisztításával kapcsolatban lásd: Tisztítás. | | | Ügyeljen arra, hogy ne lélegezze be a festékport. |
FONTOS
| • |
Célszerű a fényérzékeny henger és festékkazetta egységet tiszta, sima felületre, eldobható papírra vagy kendőre helyezni, arra az esetre, ha a festék esetleg kiszóródik. | | • |
A nyomtatót a statikus elektromosságtól védendő NE érintse meg az ábrán jelzett elektródákat.
| | • |
Körültekintően kezelje a festékkazettát. Ha a keze vagy a ruhája festékporral szennyeződött, azonnal törölje le vagy mossa le hideg vízzel. | | • |
A nyomtatási minőség védelme érdekében NE érintse az ábrán jelzett részeket.
|
Megjegyzés | • | Ügyeljen, hogy a fényérzékeny hengeregység egy megfelelő zacskóban szorosan le legyen zárva, hogy a festék ne peregjen ki a kazettából. | | • | Látogasson el a http://www.brother.eu/recycle/ honlapra és megtudhatja hogyan juttathatja vissza használt festékkazettáját a Brother begyűjtő program keretében. Ha úgy dönt, hogy nem viszi vissza a használt festékkazettát, kérjük, a helyi előírásoknak megfelelően, a háztartási hulladéktól elkülönítve helyezze azt el. Esetleges kérdésével forduljon a helyi hulladékgyűjtést végző szolgáltatóhoz. |
|
| 4 |
Csomagolja ki az új hengeregységet, és húzza le a védőbevonatot. FONTOS | | A fényérzékeny henger egységet csak közvetlenül a nyomtatóba helyezés előtt csomagolja ki. Közvetlen napsugárzásnak vagy szobai megvilágításnak kitéve károsodhat a fényérzékeny henger egység. |
|
| 5 | A festékkazettát ütközésig tolja az új hengeregységbe. FONTOS | | Ellenőrizze, hogy megfelelően helyezte-e vissza a festékkazettát, ellenkező esetben elválhat a fényérzékeny henger egységtől. |
|
| 6 | Csúsztassa be a fényérzékeny henger és festékkazetta egységet a nyomtatóba. Ellenőrizze, hogy azonos színű festékkazettát helyez-e a nyomtató egyes szín jelzéseihez. | | C - Cián M - Bíbor | Y - Sárga K - Fekete |
|
| 7 | Zárja le a nyomtató fedőlapját. |
A fényérzékeny henger egység cseréjekor az alábbi lépéseket követve nullázza le a hengerszámlálót:
| 1 | Kapcsolja be a nyomtatót. |
| 2 | A + vagy a - gomb megnyomásával választhatja ki a Gép információ opciót. |
| 3 | Nyomja meg az OK gombot, ekkor a következő menüszintre jut, majd a + vagy - gomb használatával válassza ki az Reset élettart. opciót. |
| 4 | A OK, majd a + gomb megnyomásával választhatja ki a Hengeregység opciót. |
| 5 | Nyomja meg az OK, majd a + vagy - gombot a kicserélt szín kiválasztásához. |
| 6 | Kétszer nyomja meg az OK gombot. |
