Mallinumero DR-230CL 4-osainen rumpusarja tai yksittäiset rummut DR-230CL-BK, DR-230CL-CMY
Uudella rumpuyksiköllä voidaan tulostaa noin 15 000 A4/Letter-kokoista sivua.
DR-230CL rumpusarjaan kuuluu 4 rumpuyksikköä, 1 musta (DR-230CL-BK) ja 3 värillistä (DR-230CL-CMY).
DR-230CL-BK sisältää 1 mustan rumpuyksikön. DR-230CL-CMY sisältää 1 värirumpuyksikön.
Rumpu kuluu käytössä rummun pyörimisen sekä paperin, väriaineen ja muiden paperinkulkutien materiaalien kanssa kosketuksiin joutumisen vaikutuksesta. Tätä tuotetta suunnitellessa Brother päätti käyttää rummun kierroksia sopivana rummun käyttöiän mittarina. Kun rumpu saavuttaa tehtaalla määritellyn teknisten tietojen mukaista sivumäärää vastaavan kierrosrajan, tuotteen nestekidenäyttö opastaa vaihtamaan rummun(rummut) joita kierrosrajan ylittyminen koskee. Tuotteen toiminta jatkuu, mutta tulostuslaatu ei välttämättä ole paras mahdollinen.
Rumpujen pyöriessä yhdessä eri toimintavaiheissa (riippumatta tuleeko väriainetta sivulle) ja koska yhden rumpuyksikön vaurioituminen ei ole todennäköistä, kaikki rummut pitää vaihtaa kerralla (ellei yksittäistä rumpua [DR-230CL-BK musta tai DR-230CL-CMY värillinen] ole vaihdettu muusta syystä kuin käyttöiän ylittymisen takia). Brother myy vaihtamisen helpottamiseksi rumpuyksiköt neljän sarjana (DR-230CL).
Vinkki
| • | Rummun todelliseen käyttöikään vaikuttavat monet seikat, kuten lämpötila, kosteus, paperityyppi, käytetyn värin tyyppi ja niin edelleen. Rummun keskimääräinen käyttöikä on ihanteellisissa olosuhteissa arviolta noin 15 000 sivua. Rummulla tulostettavien sivujen todellinen määrä voi olla huomattavasti tätä arviota alhaisempi. Brother ei voi vaikuttaa useimpiin rummun käyttöikään vaikuttaviin seikkoihin, joten emme voi taata rummulla tulostettavien sivujen vähimmäismäärää. |
| • | Paras tulos saadaan, kun käytetään vain alkuperäisiä Brother-värikasetteja. Kirjoitinta tulee käyttää puhtaassa, pölyttömässä tilassa, jossa on riittävä ilmanvaihto. |
| • | Muun valmistajan rumpuyksikön käyttö voi heikentää paitsi tulostuslaatua myös itse kirjoittimen ominaisuuksia ja lyhentää sen käyttöikää. Takuu ei kata muun valmistajan rumpuyksikön käytöstä aiheutuneita ongelmia. |
Vaih. rumpu pian -viesti
Vaih rummut pian  |
Jos nestekidenäytössä näkyy
Vaih rummut pian, neljän rumpuyksikön käyttöikä on päättymässä. Osta uusi rumpuyksikkösarja (DR-230CL), jotta voit vaihtaa sen heti, kun saat
Vaihda rummut -viestin. Katso tiedot rumpuyksikön vaihdosta kohdasta
Rumpuyksikön vaihto.
Rumpu päätt. (X) |
Jos vain määritelty rumpu on loppumassa, nestekidenäytössä näkyy viesti
Rumpu päät. (X). (X) ilmaisee rumpuyksikön värin, jonka käyttöikä on päättymässä. ((K)=musta, (Y)=keltainen, (M)=magenta, (C)=syaani). Osta uusi rumpuyksikkö DR-230CL-BK (musta) tai DR-230CL-CMY (mille tahansa väreistä K, M, S), jotta voit vaihtaa sen heti, kun saat
Vaihda rummut -viestin. Katso ohjeita rumpuyksiköiden vaihtoon kohdasta
Rumpuyksikön vaihto.
Viesti Rumpu päätt. (X) näkyy minuutin ajan jokaisen tulostustyön jälkeen.
Viesti "Vaihda rumpu"
Kun seuraava viesti tulee nestekidenäyttöön, rumpuyksikkö on vaihdettava:
Vaihda rummut |
Jos vain määritelty rumpu on vaihdettava, nestekidenäytössä näkyy viesti Rumpu päät. (X). (X) ilmaisee mikä rumpuyksikön väri on vaihdettava. ((K)=musta, (Y)=keltainen, (M)=magenta, (C)=syaani).
Rumpuvirhe |
<Vieritysviesti>
Vaihda rumpuyksikkö. Musta (K) / Syaani (C) / Magenta (M) / Keltainen (Y). Katso käyttöopas.1Viestillä
Rumpuvirhe on kaksi tilannetta: Jos vierivänä viestinä on
Vaihda rumpuyksikkö., rumpuyksikkö on vaihdettava. Jos vieritysviestin viesti on
Vedä rumpuyksikön vihreää kielekettä., rumpuyksikköä ei tarvitse vaihtaa, mutta koronalangat täytyy puhdistaa. (Katso
Koronalankojen puhdistus.)
Rumpuyksikön vaihto
TÄRKEÄÄ
| • | Käsittele rumpuyksikköä varoen kun irrotat sen, koska siinä voi olla väriä. |
| • | Kirjoitin kannattaa puhdistaa rumpuyksikön vaihdon yhteydessä. Katso Puhdistus. |
| 1 | Katkaise kirjoittimen virta virtakytkimestä. Avaa yläkansi kokonaan nostamalla sitä kahvasta (1). |
| 2 | Vedä ulos rumpuyksikkö ja nestekidenäytön ilmoittaman värin väriainekasettiasennelma. |

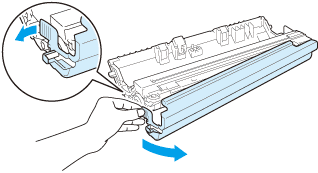

| 3 | Paina vihreää lukitusvipua (1) ja vedä samalla väriainekasetti ulos rumpuyksiköstä.
 VAROITUS | | ÄLÄ heitä värikasettia tuleen. Se saattaa räjähtää ja aiheuttaa tapaturmia. | | | ÄLÄ KÄYTÄ koneen ulkopuolen tai sisäpuolen puhdistukseen tulenarkoja aineita, minkäänlaisia suihkeita tai minkäänlaisia orgaanisia liuottimia/nesteitä, jotka sisältävät alkoholia tai ammoniakkia. Se voi aiheuttaa tulipalon tai sähköiskun. Katso tiedot kirjoittimen puhdistuksesta kohdasta Puhdistus. | | | Älä hengitä väriaineen huuruja. |
TÄRKEÄÄ | • | Rumpu- ja värikasettiasennelma kannattaa asettaa puhtaalle, tasaiselle alustalle talouspaperin tai kankaan päälle, koska niistä voi valua ulos väriä. | | • | ÄLÄ kosketa kuvassa näkyviä elektrodeja – staattinen sähkö voi vahingoittaa kirjoitinta. | | • | Käsittele värikasettia varoen. Jos väriä pääsee käsille tai vaatteille, pyyhi se heti pois tai huuhtele kylmällä vedellä. | | • | ÄLÄ koske kuvissa tummennettuja osia. Muutoin tulostuslaatu voi heikentyä. |
Vinkki | • | Sulje rumpuyksikkö huolellisesti sopivaan pussiin, jotta värijauhetta ei pääse ulos kasetista. | | • | Siirry osoitteeseen http://www.brother.eu/recycle/, josta löytyy ohjeet käytetyn väriainekasetin palauttamisesta Brotherin kierrätysohjelmaan. Jos et halua palauttaa käytettyä värikasettia, hävitä se paikallisten säännösten mukaisesti ja pidä se erillään talousjätteestä. Jos tarvitset lisätietoja, ota yhteys paikalliseen jätehuollosta vastaavaan viranomaiseen. |
|
| 4 | Ota uusi rumpuyksikkö pakkauksesta ja vedä suojus irti. TÄRKEÄÄ | | Ota rumpuyksikkö pakkauksesta vasta välittömästi ennen kuin asennat sen kirjoittimeen. Altistuminen auringonvalolle tai muulle valolle voi vahingoittaa rumpuyksikköä. |
|
| 5 | Aseta värikasetti kunnolla uuteen rumpuyksikköön. Kuulet naksahduksen, kun se asettuu paikalleen. TÄRKEÄÄ | | Varmista, että asennat värikasetin takaisin oikein. Muutoin se voi irrota rumpuyksiköstä. |
|
| 6 | Liu'uta rumpu ja värikasettiyksikkö kirjoittimeen. Varmista, että väriainekasetin väri on sama kuin kirjoittimen väri tarrassa. | | | | C - Syaani M - Magenta | Y - Keltainen K - Musta | |
|
| 7 | Sulje kirjoittimen yläkansi. |
Kun rumpuyksikkö vaihdetaan uuteen, rummun laskuri on nollattava seuraavasti:
| 1 | Kytke kirjoittimen virta virtakytkimestä. |
| 2 | Valitse Laitetiedot painamalla + tai -. |
| 3 | Siirry seuraavalle valikkotasolle painamalla OK, ja paina sitten + tai - ja valitse Nollaa käyttöikä. |
| 4 | Paina OK, ja paina sitten + sekä valitse Rumpuyksikkö. |
| 5 | Paina OK, ja paina sitten + tai - ja valitse väri, jonka vaihdoit. |
| 6 | Paina OK kaksi kertaa. |
