Jednotky fotoválce

Název modelu DR-230CL 4 kusy. Sada fotoválců nebo jednotlivé fotoválce DR-230CL-BK, DR-230CL-CMY

Nová jednotka fotoválce umožňuje jednostranně potisknout asi 15 000 A4 nebo Letter.
DR-230CL Sada fotoválců obsahuje 4 jednotky fotoválce 1 černou (DR-230CL-BK) a 3 barevné (DR-230CL-CMY). DR-230CL-BK obsahuje 1 černý fotoválec. DR-230CL-CMY obsahuje 1 barevný fotoválec.

K opotřebení fotoválce dochází v důsledku používání a rotací válce a vzájemným působením papíru, toneru a dalších materiálů v dráze papíru. Při navrhování tohoto výrobku se společnost Brother rozhodla využít počtu rotací fotoválce jako rozumného determinantu životnosti fotoválce. Když fotoválec dosáhne hranice počtu rotací stanovené ve výrobním závodě odpovídající vypočtené výtěžnosti na stránku, displej zařízení vás informuje, že je třeba vyměnit příslušný fotoválec (příslušné fotoválce). Výrobek bude dál funkční, ale kvalita tisku možná nebude optimální.

Vzhledem k tomu, že fotoválce souhlasně rotují během různých fází svého provozu (bez ohledu na to, zda je na stránce uchycen toner) a protože poškození jednotlivé jednotky fotoválce není pravděpodobné, budete muset vyměnit všechny fotoválce najednou (pokud jste nevyměnili jednotlivý fotoválec [DR-230CL-BK pro černé a DR-230CL-CMY pro barevné] z jiného důvodu, než že dosáhl vypočtené životnosti). Společnost Brother prodává jednotky fotoválce jako sadu čtyř fotoválců (DR-230CL).

Poznámka

•	Skutečnou životnost jednotky fotoválce ovlivňují další faktory, jakými je teplota, vlhkost, typ papíru, typ používaného toneru, počet stran na jednu tiskovou úlohu, atd. Za ideálních podmínek je životnost jednotky fotoválce až 15 000 vytisknutých stran. Skutečný počet stran, vytisknutých jedinou jednotkou, může být výrazně nižší než tento odhad. Vzhledem k tomu, že výrobce nemá přehled o faktorech ovlivňujících skutečnou životnost používané jednotky fotoválce, nemůže stanovit zaručený minimální počet stran vytisknutých jediným fotoválcem.
•	Nejlepšího výkonu při tisku dosáhnete používáním originálního spotřebního materiálu Brother. Tiskárna musí být provozována pouze v čistém, bezprašném prostředí se zajištěným odpovídajícím větráním.
•	Používání neoriginální jednotky fotoválce (vyrobené třetí stranou) může vést ke snížení kvality tisku a ke zkrácení životnosti tiskárny jako takové. Záruka se nevztahuje na závady vzniklé používáním neoriginální jednotky fotoválce vyrobené třetí stranou.

Hlášení o konci životnosti jednotky fotoválce

Valec konci

Jestliže displej zobrazuje Valec konci, znamená to, že životnost 4 jednotek fotoválce se blíží ke konci. Opatřete si novou jednotku fotoválce (DR-230CL) a mějte ji připravenou, než se na tiskárně objeví zpráva Vymen. fotovalce. Pokyny k výměně jednotek fotoválce viz Výměna jednotek fotoválce.

Valec konci(X)

Pokud se blíží ke konci životnost pouze jednoho konkrétního fotoválce, zobrazí se na displeji zpráva Valec konci(X). (X) ukazuje barvu jednotky fotoválce, jejíž životnost se blíží ke konci. ((K) =Černá, (Y)=Žlutá, (M)=Purpurová, (C)=Azurová). Opatřete si novou jednotku fotoválce DR-230CL-BK (pro černou) nebo DR-230CL-CMY (buď pro barvu Y, M, C) a mějte ji připravenou, než se na tiskárně objeví zpráva Vymen. fotovalce. Pokyny k výměně jednotek fotoválce viz Výměna jednotek fotoválce.

Po každé tiskové úloze se na jednu minutu zobrazí hlášení Valec konci (X).

Horní část stránky

Hlášení Vyměnit válec

Jestliže se na displeji zobrazí následující hlášení, musíte vyměnit jednotky fotoválce:

Vymen. fotovalce

Pokud je nutné vyměnit jen konkrétní fotoválec, na displeji se zobrazí zpráva Vymen. fotovalce(X). (X) indikuje barvu jednotky fotoválce, kterou musíte vyměnit. ((K) =Černá, (Y)=Žlutá, (M)=Purpurová, (C)=Azurová).

Chyba fotovalce

<Rolování zpráv> Vymente jednotku fotovalce. Cerna (K)/Azurova (C)/Purpurova (M)/Zluta (Y). Viz Prirucka uzivatele.¹

¹	Zobrazí se pouze ta barva, kterou musíte vyměnit.

Zpráva Chyba fotovalce má dvě možnosti: Pokud se v rolované zprávě zobrazí Vymente jednotku fotovalce., budete muset vyměnit jednotku fotoválce. Pokud se v rolované zprávě zobrazí Posunte zeleny jezdec na jednotce fotovalce., nemusíte vyměňovat jednotku fotoválce, ale stačí, když vyčistíte koronové vodiče. (Viz Čištění koronových vodičů.)

Horní část stránky

Výměna jednotek fotoválce

DŮLEŽITÉ

•	Při vyjímání manipulujte s jednotkou velmi opatrně, neboť může obsahovat toner.
•	Před každou výměnou jednotky fotoválce doporučujeme tiskárnu vyčistit. Viz Čištění.

Síťovým vypínačem vypněte tiskárnu. Úplně otevřete horní kryt vytažením za rukojeť (1).

Vyjměte jednotku fotoválce a tonerovou kazetu té barvy, která je zobrazena na displeji.

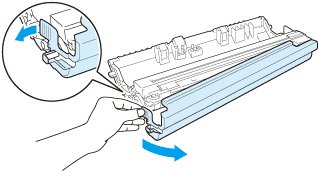

Zatlačte dolů zeleně označenou páčku uzávěru (1) a tonerovou kazetu vytáhněte z jednotky fotoválce ven.

VAROVÁNÍ

	Tonerovou kazetu NEVHAZUJTE do ohně. Toner může explodovat a vést ke zranění.
	K čištění vnitřních nebo vnějších částí tiskárny NEPOUŽÍVEJTE žádné hořlavé látky, žádné druhy sprejů ani žádná organická rozpouštědla/tekutiny obsahující alkohol nebo čpavek. V opačném případě hrozí nebezpečí vzniku požáru nebo úrazu elektrickým proudem. Postup čištění tiskárny najdete v Čištění.
	Buďte opatrní, abyste nevdechli toner.

DŮLEŽITÉ

•

Jednotku fotoválce s tonerovou kazetou doporučujeme umístit na čistý, rovný povrch na kus použitého papíru nebo látky, aby nedošlo ke znečištění tonerem.

•

Tiskárnu chraňte před statickou elektřinou a NEDOTÝKEJTE se kontaktů uvedených na obrázku.

•

S tonerovou kazetou manipulujte velmi opatrně. V případě znečištění rukou nebo oděvu tonerem, neprodleně omyjte nebo otřete postižené místo studenou vodou.

•

Nikdy se NEDOTÝKEJTE částí, vyznačených na obrázku, neboť můžete zhoršit kvalitu tisku.

Poznámka

•

Použitou tonerovou kazetu vložte do plastového pytle. Pytel řádně utěsněte, aby se toner nevysypal z kazety.

•

Pokyny týkající se vrácení použitých tonerových kazet do sběrného programu společnosti Brother naleznete na webových stránkách http://www.brother.eu/recycle/. Jestliže se rozhodnete použitou tonerovou kazetu nevracet, oddělte ji od běžného domovního odpadu a zlikvidujte ji v souladu s místními předpisy. V případě jakýchkoliv otázek, kontaktujte místní sběrné středisko odpadu.

Vybalte novou jednotku fotoválce a sejměte ochranný kryt.

DŮLEŽITÉ

Jednotku fotoválce vybalte až bezprostředně před instalací do tiskárny. Jednotka fotoválce nesmí být dlouhodobě vystavena světlu, jinak se zničí.

Tonerovou kazetu vraťte bezpečně zpět do nové jednotky fotoválce. Uslyšíte, jak zapadla na své místo.

DŮLEŽITÉ

Dbejte na to, abyste kazetu do jednotky fotoválce správně zasunuli zpět, jinak se může od jednotky oddělit.

Jednotku fotoválce s tonerovou kazetou vsuňte zpět do tiskárny. Ujistěte se, že barva na štítku tonerové kazety souhlasí s barvou štítku na tiskárně.



C - Azurová M - Purpurová	Y - Žlutá K - Černá

Zavřete horní kryt tiskárny.

Při výměně jednotky fotoválce za novou je nutné vynulovat čítač jednotky fotoválce. Vynulování proveďte následovně:

1	Tiskárnu opět síťovým vypínačem zapněte.
2	Stisknutím tlačítka + nebo - zvolte Prist. info..
3	Stiskněte tlačítko OK a postupujte do další úrovně nabídky. Potom stiskněte tlačítko + nebo - a vyberte Nulov.zivot.dilu.
4	Stiskněte OK, a potom stisknutím + vyberte Jednotka valce.
5	Stiskněte tlačítko OK, a potom stiskněte tlačítko + nebo - a vyberte barvu, kterou jste vyměnili.
6	Dvakrát stiskněte OK.
