Wireless-Drucker mit der PIN-Methode des Wi-Fi Protected Setup™ konfigurieren

 WICHTIG

Falls der Drucker mit einem Netzwerk verbunden werden soll, wird empfohlen, vor der Installation den Systemadministrator zu verständigen.
1
Drücken Sie zum Einrichten der Wireless-Funktion die Taste auf der Rückseite des Geräts für mindestens 3 Sekunden (siehe Abbildung).
Grafik
Hinweis Hinweis

Nutzen Sie zum Drücken der Taste einen spitzen Gegenstand wie z. B. einen Kugelschreiber.
2
Der Drucker druckt auf einem Blatt Papier eine 8-stellige PIN und beginnt mit einer 5-minütigen Suche nach einem Access Point.
3
Nehmen Sie die nächste Eingabe an einem Computer innerhalb Ihres Netzwerkes vor. Öffnen Sie einen Browser und geben Sie http://access_point_ip_address/ ein. (access_point_ip_address steht für die IP-Adresse des Geräts, das als Registrar1 eingesetzt wird.) Gehen Sie zur WPS-Einstellungsseite (WPS = Wi-Fi Protected Setup) und geben Sie die PIN von der ausgedruckten Seite für den Registrar ein. Folgen Sie der Anleitung auf dem Bildschirm.
1
Der Reigstrar ist für gewöhnlich der Access Point oder der Router.
Hinweis Hinweis

Die Einstellungsseite unterscheidet sich je nach Access Point bzw. Router. Ziehen Sie das Benutzerhandbuch Ihres Access Points bzw. Routers zu Rate.
Die nachfolgende Anleitung ist für die Nutzung Ihres Computers mit Windows Vista® als Registrar.
Hinweis Hinweis

Um einen Computer mit Windows Vista® als Registrar zu nutzen, muss er zuvor in Ihrem Netzwerk registriert werden. Ziehen Sie das Benutzerhandbuch Ihres Access Points bzw. Routers zu Rate.
(1)
Klicken Sie auf Start und dann auf Netzwerk.
(2)
Wählen Sie Ein Drahtlosgerät hinzufügen.
(3)
Wählen Sie Ihren Drucker und klicken Sie auf Weiter.
(4)
Geben Sie die PIN von der ausgedruckten Seite ein und klicken Sie auf Weiter.
(5)
Wählen Sie das Netzwerk, zu dem Sie eine Verbindung herstellen möchten. Klicken Sie anschließend auf Weiter.
(6)
Klicken Sie auf Schließen.
4
Warten Sie, bis die Ready-LED (GO-Taste) Ihres Druckers eine erfolgreiche Verbindung anzeigt. (Siehe nachstehende Tabelle.) Die Verbindung zwischen dem Gerät und Ihrem Access Point bzw. Router wurde erfolgreich aufgebaut. Ihr Drucker ist jetzt für den Einsatz im Wireless-Netzwerk konfiguriert.

Besteht keine Verbindung zwischen dem Gerät und Ihrem Router bzw. Access Point, zeigt die LED dies an (siehe nachstehende Tabelle). Fangen Sie erneut mit Schritt 1 an. Erscheint dieselbe Fehlermeldung danach immer noch, setzen Sie das Gerät auf die werkseitigen Standardeinstellungen zurück und gehen Sie alle Schritte erneut durch. Informationen zum Zurücksetzen erhalten Sie im Abschnitt Wiederherstellen der werkseitigen Voreinstellungen.
LED-Anzeige im Modus "Auto-Wireless" (Konfiguration per Tastendruck)
LEDs
Access Point suchen oder Verbindung herstellen1
Verbinden und Einstellungen vom Access Point herunterladen1
Verbindung aufgebaut2
Keine Verbindung aufgebaut3
Toner
(Gelb)
Grafik
Grafik
Grafik
Grafik
Drum
(Gelb)
Grafik
Grafik
Grafik
Grafik
Error
(Rot)
Grafik
Grafik
Grafik
Grafik
Ready
(Blau)
Grafik
Grafik
Grafik
Grafik
1
Die LED blinkt im Rhythmus 0,2 Sekunden an und 0,1 Sekunde aus.
2
Die LED leuchtet 5 Minuten.
3
Die LED blinkt für 30 Sekunden im Rhythmus 0,1 Sekunde an und 0,1 Sekunde aus.
OK!

Die Wireless-Kommunikation ist jetzt vollständig eingerichtet. Um den Druckertreiber zu installieren, fahren Sie für Windows® mit Schritt 1 auf Für Windows®-Benutzer fort und für Macintosh® finden Sie auf Für Macintosh®-Benutzer eine Anleitung.

Für Windows®-Benutzer

Nicht möglich Nicht möglich

Während der Installation KEINEN VORGANG ABBRECHEN.
1
Schalten Sie den Computer ein. (Melden Sie sich als Administrator an.)
Schließen Sie vor dem Konfigurieren sämtliche auf dem Computer aktiven Programme.
2
Legen Sie die beiliegende CD in das CD-ROM-Laufwerk. Nun erscheint automatisch das erste Fenster.
Wählen Sie Ihr Druckermodell und Ihre Sprache.
3
Klicken Sie auf Druckertreiber installieren.
Bildschirm
4
Klicken Sie auf Wireless Netzwerk-Benutzer.
Bildschirm
Hinweis Hinweis

Für Windows Vista®: Wenn das Fenster für die Benutzerkontensteuerung angezeigt wird, klicken Sie auf Zulassen.
Bildschirm
5
Wählen Sie Nur Treiberinstallation und klicken Sie anschließend auf Weiter.
Bildschirm
6

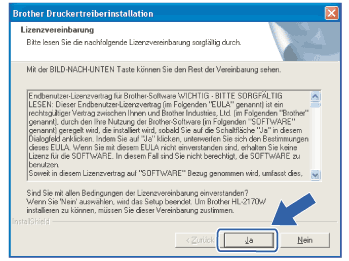

Wenn Sie der Lizenzvereinbarung zustimmen, klicken Sie auf Ja.
Bildschirm
7
Wählen Sie Standardinstallation und klicken Sie anschließend auf Weiter.
Bildschirm
8
Wählen Sie Im Netzwerk nach Geräten suchen und Gerät aus der Liste der gefundenen Geräte auswählen (empfohlen). Sie können auch die IP-Adresse oder den Knotennamen Ihres Druckers eingeben. Klicken Sie auf Weiter.
Bildschirm
Hinweis Hinweis

Die IP-Adresse und den Knotennamen Ihres Druckers können Sie der Druckerkonfigurationsseite entnehmen. Siehe Druckereinstellungen drucken.
9
Wählen Sie Ihren Drucker und klicken Sie auf Weiter.
Bildschirm
Hinweis Hinweis

Falls Ihr Drucker nach ungefähr einer Minute nicht in der Liste angezeigt wird, klicken Sie auf Aktualisieren.
10

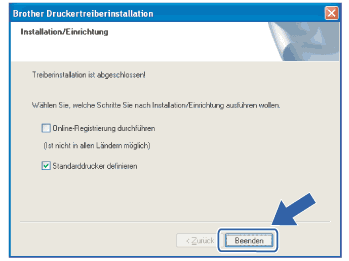

Klicken Sie auf Beenden.
Bildschirm
Hinweis Hinweis
•
Registrieren Sie Ihr Produkt online, indem Sie die Option Online-Registrierung durchführen aktivieren.
•
Falls Sie Ihren Drucker nicht als Standarddrucker einrichten möchten, deaktivieren Sie die Option Standarddrucker definieren.
OK!

Die Einrichtung ist nun abgeschlossen.
