Когато настъпи момента за смяна на консуматив, се появява следното съобщение на екрана.
Устройството ще спре да печата, когато на екрана се появи следното съобщение.
Съобщения на дисплея |
Консуматив за смяна | Приблизителен експлоатационен цикъл | Начин на смяна | № за поръчка |
Край жив.на тон. Подмени Черно (K) касета на тонера.1 |
Стандартни тонер касети | 1 500 страници (циан, магента, жълто) 2 | | TN-130BK TN-130C TN-130M TN-130Y |
Тонер касети с с голяма производителност |
4 000 страници (циан, магента, жълто) 2 | TN-135BK TN-135C TN-135M TN-135Y |
Препъл.изп.тонер |
Кутия за отпадъчен тонер | | | WT-100CL |
По-долу са показани съобщенията за техническо обслужване, които се редуват с обикновените съобщения на горния ред на екрана при режим Готов на устройството. Тези съобщенията Ви напомнят, че се налага да смените всеки от консумативите, колкото може по-скоро поради изтичане на експлоатационния им цикъл. Устройството ще продължи да печата при появяване на някое от тези съобщения на екрана.
Съобщения на дисплея |
Консуматив за смяна | Приблизителен експлоатационен цикъл 1 | Начин на смяна | № за поръчка |
КрайЖивотБарабан |
Барабан | 17 000 страници | | DR-130CL |
Смени ремъка |
Ремък | 50 000 страници | | BU-100CL |
Край възпламен. |
Термофиксатор | 80 000 страници | Обърнете се към доставчика на Brother за закупуване на термофиксатор. | — |
Край живот лазер |
Лазерен модул | 100 000 страници | Обърнете се към доставчика на Brother за закупуване на лазерен модул. | — |
Промени PF Kit 1 |
Набор за зареждане на хартия 1 (Поемаща ролка за хартията и сепараторна подложка за тава 1) | 100 000 страници | Обърнете се към доставчика на Brother за закупуване на набор за зареждане с хартия 1. | — |
Промени PF Kit 2 (при монтирана допълнителна долна тава-опция) |
Набор за зареждане с хартия 2 (Поемаща ролка за хартията и сепараторна подложка за тава 2) | 100 000 страници | Обърнете се към доставчика на Brother за закупуване на набор за зареждане с хартия 2. | — |
Промени PFKitMP |
Набор за зареждане с хартия в MФ (Поемаща ролка за хартията и сепараторна подложка за тава МФ) | 50 000 страници | Обърнете се към доставчика на Brother за закупуване на набор за зареждане на MФ. | — |
Забележка
| | Изхвърлете използваните консумативи според местните разпоредби, отделно от битовите отпадъци. Ако имате въпроси обадете се в местния пункт за вторични суровини. Непременно затворете плътно консумативите, за да не се разсипе съдържанието им. |
Смяна на тонер касета
Номера за поръчка:
Стандартна тонер касета:
TN-130 (BK, C, M, Y)
Тонер касета с голяма производителност:
TN-135 (BK, C, M, Y)
Съобщение за намаляващ тонер
Няма тонер  Пригответе нов |
Устройството се доставя със стандартна тонер касета TN-130. При намаляване на тонера в касетата екранът показва Няма тонер.
Забележка
| | Добре е да имате под ръка нова, готова за използване, тонер касета при поява на предупреждението Няма тонер. |
Съобщение за край на експлоатационния цикъл на тонера
При поява на следното съобщение на екрана трябва да смените тонер касетата. Вторият ред на екрана указва цвета, който трябва да смените.
Край жив.на тон. Подмени Черно (K) |
Смяна на тонер касетите
| 1 | Изключете устройството от ключа за захранването. |
| 2 | Натиснете бутона за освобождаване на предния капак и го отворете. |
| 3 | Хванете зелената ръкохватка на барабана. Повдигайте барабана и го издърпвайте, докато спре. |
| 4 | Хванете ръкохватката на тонер касетата и я издърпайте от блока на барабана. Направете това с всички тонер касети.   ПРЕДУПРЕЖДЕНИЕ | | Устройствата на Brother са предназначени за работа с тонер със специфични характеристики и работят с оптимална производителност при използване на оригинални тонер касети на Brother (TN-130/TN-135). Brother не може да гарантира тази оптимална ефективност, ако се използват тонер касети с други спецификации. Поради тази причина Brother не препоръчва да се използват други касети, освен оригиналните тонер касети от Brother, или да се презареждат празни касети с тонер на други производители. При повреда на барабана или други части на устройството в резултат на използване на тонер или тонер касети, различаващи се от оригиналните, поради несъвместимост или непригодност на тези продукти за това устройство, произтичащите необходими поправки не се покриват от гаранцията. |
|

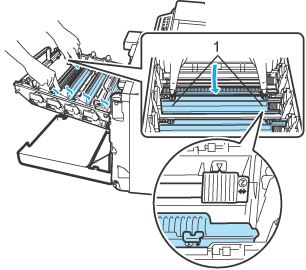

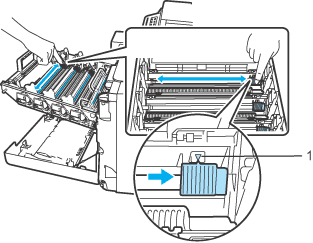

| 5 | Почиствайте коротроните, както следва. | (1) | Натиснете, за да освободите ключалките на белия капак на коротроните (1) и го отворете. | | (2) | Почистете коротроните в барабана, като леко плъзнете няколко пъти зеления фиксатор отляво надясно и отдясно наляво. ПРЕДУПРЕЖДЕНИЕ | | Уверете се, че фиксаторът е върнат в изходно положение ( ) (1). В противен случай по отпечатаните страници може да има вертикална лента. |

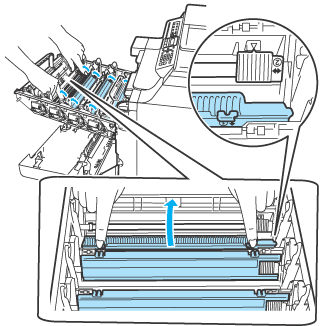

| | (3) | Затворете капака на коротроните. | | (4) | Повторете стъпките от 1 до 3, за да почистите останалите три коротрона. |
|
| 6 | Разопаковайте новата тонер касета. Хванете касетата с две ръце и я разклатете леко пет-шест пъти, за да се разпръсне равномерно тонера в нея. |
| 7 | Махнете оранжевия защитен капак. |

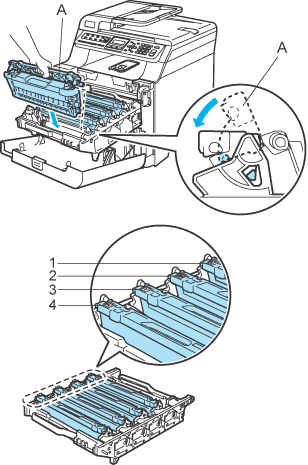

| 8 | Поставете всяка от тонер касетите на мястото й в барабана, като я държите за оцветената ръкохватка, както е показано на фигурата. Уверете се, че поставяте тонер касетите от даден цвят в съответствие с етикета за същия цвят на барабана. Обърнете надолу дръжката на тонер касетата (A), след като я поставите. Направете това с всички тонер касети. | 1. | C – циан | | 2. | M – магента | | 3. | Y – жълто | | 4. | K – черно |
|
| 9 | Натискайте барабана, докато спре. |
| 10 | Затворете предния капак на устройството. |
