Skifte ut belteenheten

Bestillingsnummer: BU-100CL

Meldingen Bytt belteenhet

Når det er på tide å skifte ut belteenheten, vises følgende melding i displayet. Du må skifte ut belteenheten når denne meldingen vises:

Bytt belteenhet

Forsiktig

	Du må IKKE berøre overflaten på belteenheten. Hvis du berører den, kan det redusere utskriftskvaliteten.
	Skader som skyldes feilaktig håndtering av belteenheten, kan medføre at garantien bortfaller.

toppen av siden

Skifte ut belteenheten

Slå av maskinens strømbryter. Trykk frontdekselets utløserknapp, og åpne deretter frontdekselet.

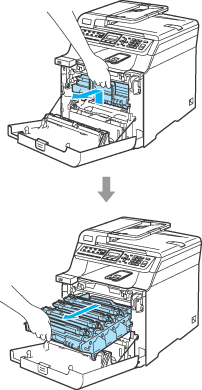

Hold i det grønne håndtaket på trommelenheten. Løft opp trommelenheten, og trekk den deretter ut til den stanser.

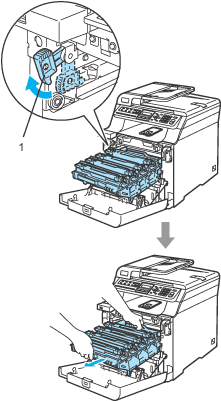

Frigi den grå låsehendelen (1) på venstre side av maskinen. Løft fronten på trommelenheten, og trekk trommelenheten helt ut av maskinen ved hjelp av de grønne håndtakene på trommelenheten.

Forsiktig

	Sørg for å løfte trommelenheten etter håndtakene. Du må IKKE holde i sidene på trommelenheten.
	Vi anbefaler at du plasserer trommelenheten på et flatt underlag som er beskyttet med papir eller en duk i tilfelle tonersøl eller tonersprut.
	For å unngå skader på maskinen som følge av statisk elektrisitet, må du IKKE berøre elektrodene som vises på tegningen.

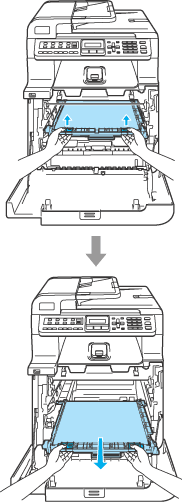

Hold godt med begge hendene i de grønne delene på belteenheten, løft opp belteenheten, og trekk den deretter ut.

Forsiktig

Vi anbefaler at du plasserer belteenheten på et flatt underlag som er beskyttet med papir eller en duk i tilfelle tonersøl eller tonersprut.

Pakk ut den nye belteenheten, og ta av beskyttelsesdekselet og papiret.

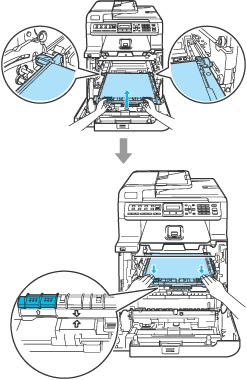

Sett inn den nye belteenheten i maskinen. Samsvar merket

på belteenheten med merket

på maskinen. Trykk ned det grønne området på belteenheten for å låse den på plass.

Sett tilbake trommelenheten i maskinen som vist nedenfor.

(1)

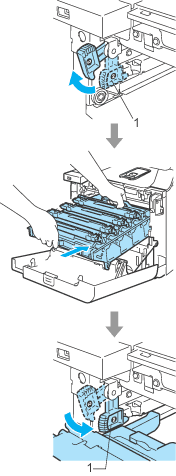

Kontroller at den grå låsehendelen (1) står vendt oppover, og sett inn trommelenheten i maskinen. Trykk ned den grå låsehendelen (1).

Merk

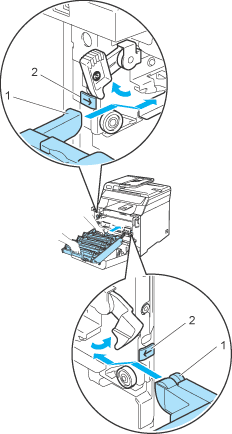

Når du setter inn trommelenheten i maskinen, skal du samsvare de grønne styreskinnene (1) på håndtaket til trommelenheten med de grønne pilene (2) på hver side av maskinen.
