Skifte ut trommelenheten

Bestillingsnummer: DR-130CL

Meldingen Trommel sn. uts.

Trommel sn. uts.

Maskinen bruker en trommelenhet for å kunne trykke bilder på papir. Hvis meldingen Trommel sn. uts. vises i displayet, er trommelenheten snart utslitt og det er på tide å kjøpe en ny.

Selv om meldingen Trommel sn. uts. vises i displayet, kan du fortsette å skrive ut uten at du må skifte ut trommelenheten på en stund. Hvis det blir en merkbar forringelse i utskriftskvaliteten (selv før meldingen Trommel sn. uts. vises), bør imidlertid trommelenheten skiftes ut. Du bør rengjøre maskinen når du skifter ut trommelenheten. (Se Rengjøre laserskannervinduet.)

Forsiktig

Når du fjerner trommelenheten, må den behandles forsiktig ettersom den inneholder tonerpulver. Hvis du får tonersprut på hender eller klær, tørker du det umiddelbart vekk eller vasker det av med kaldt vann.

Merk

Trommelenheten er forbruksmateriell, og må skiftes ut regelmessig. Det er en rekke faktorer som avgjør trommelens levetid, slik som temperatur, fuktighet, papirtype, og hvor mye toner du bruker for antall sider per utskriftsjobb. Trommelen har en beregnet levetid på omtrent 17 000 sider. Det faktiske antall sider som trommelen vil skrive ut, kan være vesentlig mindre enn disse estimatene. Ettersom vi ikke har noen kontroll over de mange faktorene som avgjør trommelens faktiske levetid, er det ikke mulig å garantere et minimum antall sider som vil bli skrevet ut med trommelen.

toppen av siden

Skifte ut trommelenheten

Forsiktig

Vent med å pakke ut en ny trommelenhet til rett før du skal installere den. Legg den gamle trommelenheten i plastposen.

VARM OVERFLATE

Når du nettopp har brukt maskinen, er enkelte komponenter inne i maskinen svært varme. Når du åpner frontdekselet eller det bakre dekselet på maskinen, må du IKKE berøre komponentene som er skyggelagt på tegningen.

Slå av maskinens strømbryter.

Trykk frontdekselets utløserknapp, og åpne deretter frontdekselet.

Hold i det grønne håndtaket på trommelenheten. Løft opp trommelenheten, og trekk den deretter ut til den stanser.

Forsiktig

	Vi anbefaler at du plasserer trommelenheten og tonerkassettene for seg på et rent, flatt underlag som er beskyttet med papir i tilfelle tonersøl eller tonersprut.
	Håndter tonerkassetten varsomt. Hvis du får tonersprut på hender eller klær, tørker du det umiddelbart vekk eller vasker det av med kaldt vann.

Frigi den grå låsehendelen (1) på venstre side av maskinen. Løft fronten på trommelenheten, og trekk trommelenheten helt ut av maskinen ved hjelp av de grønne håndtakene på trommelenheten.

Merk

Kast den brukte trommelenheten i henhold til lokale bestemmelser, og hold den atskilt fra husholdningsavfallet. Sørg for at trommelenheten forsegles forsvarlig slik at tonerpulver ikke trenger ut av enheten. Har du spørsmål, kan du kontakte firmaet for avfallshåndtering der du bor.

Forsiktig

	For å unngå skader på maskinen som følge av statisk elektrisitet, må du IKKE berøre elektrodene som vises på tegningen.
	Sørg for å løfte trommelenheten etter håndtakene. Du må IKKE holde i sidene på trommelenheten.
	For å unngå problemer med utskriftskvaliteten, må du IKKE berøre komponentene som er skyggelagt på tegningene.

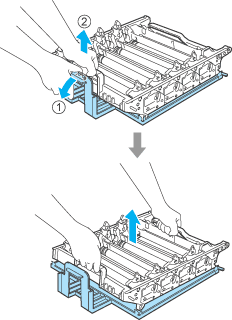

Ta ut alle de fire tonerkassettene fra trommelenheten ved å løfte dem etter de fargede håndtakene.

Pakk ut den nye trommelenheten, og ta av beskyttelsesdekselet.

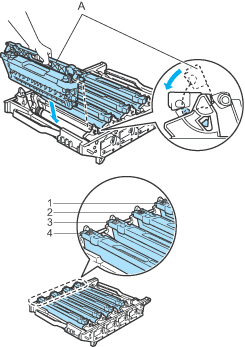

Hold tonerkassettene i de fargede håndtakene, og sett dem én etter én tilbake inn i trommelenheten som vist på tegningen. Sørg for å samsvare tonerkassettfargen med tilsvarende fargeetikett på trommelenheten, og husk også å legge ned tonerkassetthåndtaket (A) så snart tonerkassetten er på plass. Gjenta dette for alle tonerkassettene.

1.	C – Cyan
2.	M – Magenta
3.	Y – Gul
4.	K – Svart

Sett tilbake trommelenheten i maskinen som vist nedenfor.

(1)

Kontroller at den grå låsehendelen (1) står vendt oppover, og sett inn trommelenheten i maskinen. Trykk ned den grå låsehendelen (1).

Merk

Når du setter inn trommelenheten i maskinen, skal du samsvare de grønne styreskinnene (1) på håndtaket til trommelenheten med de grønne pilene (2) på hver side av maskinen.
