Als het tijd is om verbruiksartikelen te vervangen, verschijnt de volgende melding op het LCD-scherm.
De machine stopt met afdrukken als de volgende onderhoudsmelding op het LCD-scherm verschijnt.
Meldingen op het LCD-scherm |
Te vervangen verbruiksartikel | Geschatte levensduur | Procedure | Bestelnr. |
Einde duur toner Vervang de Zwart
(K) tonercartridge.1 |
Standaardtonercartridges | 1.500 pagina's (cyaan, magenta, geel) 2 | | TN-130BK TN-130C TN-130M TN-130Y |
High-yield tonercartridges |
4.000 pagina's (cyaan, magenta, geel) 2 | TN-135BK TN-135C TN-135M TN-135Y |
Afvaltoner vol |
Tonerafvalbak | | | WT-100CL |
De volgende meldingen verschijnen in het LCD-scherm als de machine gereed is. Via deze meldingen wordt u gewaarschuwd over het vervangen van verbruiksartikelen voordat deze werkelijk aan vervanging toe zijn. Om ongemak te voorkomen, is het aan te raden reserveartikelen aan te schaffen voordat de machine stopt met afdrukken.
Meldingen op het LCD-scherm |
Te vervangen verbruiksartikel | Geschatte levensduur | Procedure | Bestelnr. |
Toner Bijna Op Nieuwe Zwart (K) Tonercartridge
voorbereiden.1 |
Standaardtonercartridges | 1.500 pagina's (cyaan, magenta, geel) 2 | | TN-130BK TN-130C TN-130M TN-130Y |
High-yield tonercartridges |
4.000 pagina's (cyaan, magenta, geel) 2 | TN-135BK TN-135C TN-135M TN-135Y |
TonerAfvBijnaVol |
Tonerafvalbak | | | WT-100CL |
De volgende onderhoudsmeldingen verschijnen afwisselend met de normale melding in de bovenste regel van het LCD-scherm als de machine gereed is. Via deze meldingen wordt u gewaarschuwd dat u het betreffende verbruiksartikel zo snel mogelijk moet vervangen, aangezien het einde van de levensduur van het artikel is bereikt. De machine gaat wel door met afdrukken als een van deze meldingen in het LCD-scherm verschijnt.
Meldingen op het
LCD-scherm | Te vervangen verbruiksartikel | | Procedure | Bestelnr. |
Drum bijna op | Drumeenheid | 17.000 pagina's | | DR-130CL |
Vervang OPC-riem | Riemeenheid | 50.000 pagina's | | BU-100CL |
Fuser op | Fuser unit | 80.000 pagina's | Neem contact op met uw Brother-leverancier om de fuser unit aan te schaffen. | — |
Laser op | Laserunit | 100.000 pagina's | Neem contact op met uw Brother-leverancier om de laserunit aan te schaffen. | — |
Vervang PF-kit 1 | Kit voor papiertoevoer 1 (Oppakrol en papierscheider voor lade 1) | 100.000 pagina's | Neem contact op met uw Brother-leverancier om de kit voor papiertoevoer
1 aan te schaffen. | — |
Vervang PF-kit 2 (als de optionele onderste lade is geïnstalleerd) | Kit voor papiertoevoer 2 (Oppakrol en papierscheider voor lade 2) | 100.000 pagina's | Neem contact op met uw Brother-leverancier om de kit voor papiertoevoer
2 aan te schaffen. | — |
Vervang PF-kitMP | MP-kit voor papiertoevoer (Oppakrol en papierscheider voor MP-lade) | 50.000 pagina's | Neem contact op met uw Brother-leverancier om de MP-kit voor papiertoevoer aan te schaffen. | — |
Opmerking
| • | Gooi de gebruikte verbruiksartikelen weg conform de plaatselijke voorschriften, gescheiden van het huishoudelijke afval. Voor meer informatie neemt u contact op met de lokale afvalmaatschappij. Stop de verbruiksartikelen stevig terug in de verpakking zodat het materiaal dat zich er nog in bevindt niet wordt gemorst. |
| • | We raden u aan het gebruikte verbruiksartikel op een stuk papier te plaatsen om te voorkomen dat het materiaal dat zich erin bevindt per ongeluk wordt gemorst. |
| • | Als u papier gebruikt dat niet overeenkomt met het aanbevolen papier, wordt de levensduur van verbruiksartikelen en machineonderdelen mogelijk verkort. |
| • | De verwachte levensduur van tonercartridges en een tonerafvalbak is gebaseerd op een gemiddelde dekking van 5% van het afdrukgebied bij gebruik van een kleurcartridge. Hoe vaak u een verbruiksartikel moet vervangen is afhankelijk van de complexiteit van de afgedrukte pagina's, de dekkingsgraad en het gebruikte afdrukmateriaal. |
Een tonercartridge vervangen
Bestelnummers:
Standaardtonercartridge:
TN-130 (BK, C, M, Y)
High-yield tonercartridge:
TN-135 (BK, C, M, Y)
Met de high-yield tonercartridges kunt u circa 5.000 pagina's (zwart) en circa
4.000 pagina's van elke kleur (cyaan, magenta en geel) afdrukken. Met de standaardtonercartridges kunt u circa
2.500 pagina's (zwart) en circa 1.500 pagina's van elke kleur (cyaan, magenta en geel) afdrukken. Het werkelijke aantal pagina’s hangt af van het type document dat u meestal print (bv. standaardbrief of gedetailleerde grafische afbeeldingen).
De melding Vervang toner
Toner Bijna Op  Nieuwe Zwart (K) |
De machine wordt geleverd met de standaard TN-130-tonercartridge. Wanneer een tonercartridge bijna leeg is, wordt op het LCD-scherm Toner Bijna Op weergegeven.
Opmerking
| | Wij adviseren u nieuwe tonercartridges klaar te houden wanneer u de waarschuwing Toner Bijna Op ziet. |
De melding Einde levensduur toner
Als de volgende melding op het LCD-scherm verschijnt, moet u de tonercartridge vervangen. Op de tweede regel van het LCD-scherm wordt aangegeven welke kleur moet worden vervangen.
Einde duur toner Vervang de Zwart (K) |
Gooi de gebruikte tonercartridge weg conform de plaatselijke voorschriften, gescheiden van het huishoudelijke afval. U kunt ook onze milieuwebsite
www.brothergreen.co.uk raadplegen voor informatie over recycling.Dicht de tonercartridge goed af, zodat er geen toner uit de cartridge kan worden gemorst. Voor meer informatie neemt u contact op met de lokale afvalmaatschappij.
Opmerking
De tonercartridges vervangen
HEET
| | Wanneer u de machine pas hebt gebruikt, zijn sommige onderdelen in de machine erg heet. Wanneer u het frontdeksel of het achterpaneel van de machine opent, mag u NOOIT de onderdelen van de grijze zones in de afbeelding aanraken. |
| 1 | Zet de machine uit. Druk op de ontgrendelknop van het frontdeksel en open het frontdeksel. |
| 2 | Houd de groene hendel van de drumeenheid vast. Til de drumeenheid op en trek deze zo ver mogelijk uit de machine. |
| 3 | Houd de hendel van de tonercartridge vast en trek de cartridge uit de drumeenheid. Herhaal dit voor alle tonercartridges.  Voorzichtig | | We raden u aan de tonercartridges op een stuk papier op een schone, vlakke ondergrond te plaatsen voor het geval u per ongeluk toner morst. | | | Gooi de tonercartridges NIET in het vuur. Deze kan ontploffen en verwondingen veroorzaken. | | | Wees voorzichtig bij het hanteren van de tonercartridges. Wanneer u toner morst op uw handen of kleding, dient u de vlekken onmiddellijk te verwijderen met koud water. | | | Raak de gearceerde delen in de illustratie NIET aan om problemen met de afdrukkwaliteit te voorkomen. |
Voorzichtig | | De Brother-machines zijn ontworpen om te werken met toner van een bepaalde specificatie en leveren optimale prestaties indien gebruikt met originele tonercartridges van Brother (TN-130/TN-135). Brother kan deze optimale prestaties niet garanderen indien toner of tonercartridges van andere specificaties worden gebruikt. Het gebruik van andere cartridges dan die van Brother of het gebruik van cartridges die met inkt van andere merken zijn gevuld, wordt derhalve afgeraden op deze machine. Indien de drumeenheid of enig ander deel van deze machine wordt beschadigd als gevolg van het gebruik van toner of tonercartridges anders dan originele Brother-producten, dan vallen de als gevolg hiervan benodigde reparaties niet onder de garantie; deze producten zijn namelijk incompatibel of ongeschikt voor deze machine. | | | Pak de nieuwe tonercartridge uit, net voor u deze in de machine plaatst.Wanneer een tonercartridge te lang zonder verpakking is gebleven, gaat de toner minder lang mee. |
Opmerking | • | Dicht de tonercartridge goed af in een geschikte zak, zodat er geen toner uit de cartridge kan worden gemorst. | | • | Gooi de gebruikte tonercartridge weg conform de plaatselijke voorschriften, gescheiden van het huishoudelijke afval. Voor meer informatie neemt u contact op met de lokale afvalmaatschappij. |
Voorzichtig | | Gebruik GEEN ontvlambare stoffen in de buurt van de machine. Gebruik GEEN sprays om de binnen- of buitenkant van de machine schoon te maken. U kunt dan namelijk brand veroorzaken of een elektrische schok krijgen. Raadpleeg Routineonderhoud voor informatie over het schoonmaken van de machine. |
|
| 4 | Reinig de corona als volgt. | (1) | Duw de vergrendelingen van het deksel van de witte corona (1) los en open het deksel. | | (2) | Reinig de corona in de drumeenheid door het groene lipje een paar keer van links naar rechts en weer terug te schuiven. Voorzichtig | | Zorg ervoor dat u het lipje terugzet in de oorspronkelijke stand ( ) (1). Als u dit niet doet, verschijnt mogelijk een verticale streep op de afdrukken. |
| | (3) | Sluit het coronadeksel. | | (4) | Herhaal stap 1 tot en met stap 3 om elk van de overige drie corona's te reinigen. |
|
| 5 | Pak de nieuwe tonercartridge uit. Houd de cartridge met beide handen vast en schud deze vijf of zes keer heen en weer om de toner gelijkmatig over de cartridge te verdelen. |
| 6 | Verwijder de oranje bescherming. |

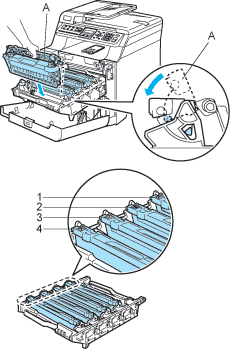

| 7 | Houd de tonercartridges vast aan de gekleurde hendels en plaats ze een voor een terug in de drumeenheid (zie afbeelding). Zorg ervoor dat u de kleurcartridge bij hetzelfde kleurlabel in de drumeenheid plaatst en zorg ervoor dat u de hendel van de tonercartridge (A) naar beneden duwt zodra de tonercartridge zich op zijn plaats bevindt. Herhaal dit voor alle tonercartridges. | 1. | C - Cyaan | | 2. | M - Magenta | | 3. | Y - Geel | | 4. | K - Zwart |
|
| 8 | Duw de drumeenheid zo ver mogelijk in de machine. |
| 9 | Sluit het frontdeksel van de machine. |
