Laitteen pakkaaminen ja kuljetus

Jos joudut siirtämään tai kuljettamaan laitetta, pakkaa se huolellisesti alkuperäisiä pakkausmateriaaleja käyttäen, jottei se vaurioidu kuljetuksen aikana. Takuu saattaa mitätöityä, jos laitetta ei pakata oikein. Suosittelemme asianmukaisen vakuutuksen ottamista laitteen kuljetuksen ajaksi.

Jos laite on kuljetettava, lue tästä osasta ohjeet siitä, miten laite valmistellaan kuljetusta varten.

VAROITUS

	EMME suosittele laitteen siirtämistä tai kuljettamista sen käyttöönoton jälkeen, ellei se ole aivan välttämätöntä.
	Värilaserkirjoittimet ovat monimutkaisia tulostuslaitteita. Laitteen siirtäminen tai liikuttaminen voi vaurioittaa laitetta VAKAVASTI, jos siihen asennettuja tarvikkeita ei ole irrotettu asianmukaisesti. Sen seurauksena laite ei ehkä toimi oikein.
	Jos laitetta ei valmistella kuljetusta varten tämän osan ohjeiden mukaan, TAKUU VOIDAAN MITÄTÖIDÄ.
	Tapaturmien välttämiseksi laitetta ei saa nostaa yksin. Varo, etteivät sormesi jää puristuksiin, kun lasket laitteen alas.

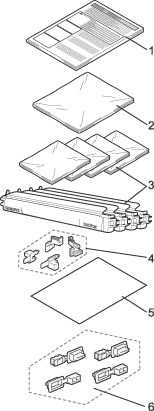

Varmista, että sinulla on seuraavat pakkaustarvikkeet:

1.	Ohjelehti uudelleenpakkausta varten
2.	Muovipussi hukkavärisäiliölle
3.	Oranssi suojus, värikasetin alkuperäinen muovipussi (4 kpl)
4.	Oranssi pakkausmateriaali rumpuyksikön ja hihnayksikön lukitsemista varten (4 kpl)
5.	Paperiarkki (A4 tai Letter) hihnayksikön suojaamista varten (käyttäjä hankkii itse)
6.	Liitokset laatikkojen kokoamista varten (4 kpl)

Laitteen pakkaaminen

Sammuta laite virtakytkimestä. Irrota kaikki johdot ja irrota sähköjohto sitten pistorasiasta.

Paina skannerin lukitusvipua alas lukitaksesi skannerin.
Tämä vipu sijaitsee valotustason vasemmalla puolella.

Paina etukannen avauspainiketta ja avaa etukansi.

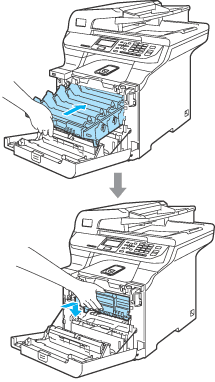

Pidä kiinni rumpuyksikön vihreästä kahvasta. Nosta rumpuyksikköä ja vedä sitä sitten ulos, kunnes se pysähtyy.

Vapauta laitteen vasemmalla puolella oleva harmaa lukitusvipu (1). Nosta rumpuyksikön etuosaa ja vedä rumpuyksikkö kokonaan ulos laitteesta käyttämällä rumpuyksikössä olevia vihreitä kahvoja.

HUOMAUTUS

Kun kannat rumpuyksikköä, pidä aina kiinni sen kahvoista. ÄLÄ pidä kiinni rumpuyksikön sivuista.

HUOMAUTUS

Rumpuyksiköstä voi valua väriä, joten se kannattaa asettaa puhtaalle, tasaiselle pinnalle, jolle on asetettu esimerkiksi talouspaperia tai sanomalehti.

Pidä kiinni värikasetin kahvasta ja vedä se ulos rumpuyksiköstä. Toista tämä kaikille värikaseteille.

HUOMAUTUS

Värikaseteista voi valua väriä, joten ne kannattaa asettaa puhtaalle, tasaiselle pinnalle, jolle on asetettu esimerkiksi talouspaperia tai sanomalehti.

Kiinnitä alkuperäinen oranssi suojus kuhunkin värikasettiin. Aseta kaikki värikasetit alkuperäispakkauksen mukana toimitettuun muovipussiin.

HUOMAUTUS

Värikaseteista voi valua väriä, joten ne kannattaa asettaa puhtaalle, tasaiselle pinnalle, jolle on asetettu esimerkiksi talouspaperia tai sanomalehti.

Pidä kiinni hihnayksikön vihreistä osista molemmin käsin, nosta hihnayksikköä ylös ja vedä se sitten ulos.

HUOMAUTUS

Hihnayksiköstä voi valua väriä, joten se kannattaa asettaa puhtaalle, tasaiselle pinnalle, jolle on asetettu esimerkiksi talouspaperia tai sanomalehti.

Irrota hukkavärisäiliö laitteesta käyttämällä vihreätä kahvaa ja aseta se pakkauksessa olleeseen muovipussiin.

Aseta hihnayksikkö takaisin laitteeseen. Kohdista hihnayksikön

-merkki laitteen

-merkkiin. Lukitse hihnayksikkö paikoilleen painamalla sen vihreää aluetta.

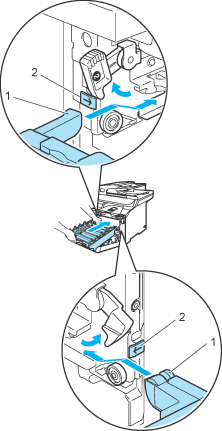

Lukitse hihnayksikkö alkuperäisillä oransseilla pakkausmateriaalikappaleilla kuten kuvassa.

Aseta paperiarkki (A4 tai Letter) hihnayksikköön, jotta hihnayksikkö ei vaurioituisi.

Aseta rumpuyksikkö takaisin laitteeseen seuraavasti.

(1)

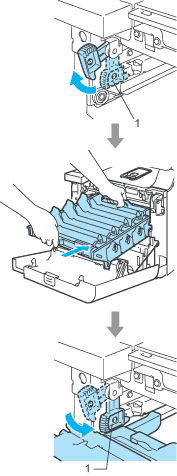

Varmista, että harmaa lukitusvipu (1) on ylhäällä ja aseta rumpuyksikkö takaisin laitteeseen. Paina harmaa lukitusvipu (1) alas.

Vinkki

Kun asetat rumpuyksikön takaisin laitteeseen, kohdista rumpuyksikön kahvan vihreät ohjaimet (1) laitteen molemmilla puolilla oleviin vihreisiin nuoliin (2).

(2)

Työnnä rumpuyksikköä, kunnes se pysähtyy.

Aseta rumpuyksikön alkuperäiset oranssit pakkausmateriaalikappaleet kuten kuvassa ja sulje sitten etukansi.

Vinkki

Suosittelemme, että pakkaat laitteen pöydällä tai tasolla.

Aseta polystyreenikappale "FRONT"-merkinnällä (1) alempaan pakkauslaatikkoon (3) siten, että nuolileikkaus (4) osoittaa sen suuntaan. Aseta polystyreenikappale "REAR"-merkinnällä alempaa laatikkoon siten, että nuolileikkaus (4) osoittaa siitä poispäin.

Aseta laite muovipussiin ja sitten alempaan pakkauslaatikkoon kahden henkilön voimin siten, että merkinnällä "FRONT" merkitty osa on laitteen edessä, kuten vaiheen 15 kuvassa on esitetty.

Aseta kaksi polystyreenikappaletta "FRONT"-merkinnällä (4), pahvilaatikkoon, jossa on merkintä "FRONT" (7) oheisen kuvan mukaan. Sovita polystyreenikappaleet, joissa on merkinnät "REAR/L" (5) ja "REAR/R" (6), merkinnällä "REAR" (8) merkityn pahvilaatikon osan vasemmalle ja oikealle puolelle.

Aseta kootut "FRONT" (1) ja "REAR" (2) pahvilaatikon osat alempaan pakkauslaatikkoon laitteen etu- ja takapuolille oheisen kuvan mukaan. Polystyreenikappaleiden tulee olla juuri sopivan kokoisia ja tukea laitetta.

Aseta ylempi laatikko (1) laitteen ja alemman laatikon päälle. Ylemmän laatikon reikien (2) ja alemman laatikon reikien (3) tulee olla samalla kohdalla.

Aseta värikasettien kaksi polystyreenikappaletta laitteen päälle. Aseta "RIGHT"-merkillä varustettu polystyreenikappale (1) laitteen oikealle puolelle ja "LEFT"-merkillä varustettu polystyreenikappale (2) laitteen vasemmalle puolelle. Aseta värikasetit polystyreenikappaleisiin.

Aseta pahvialusta (1) laitteen päälle. Kohdista laitteen etuosa pahvialustan merkkeihin

.
Aseta hukkavärisäiliö pahvialustan oikealle puolelle.

Aseta neljä liitosta (1) laatikon reikiin vaiheiden A ja B mukaisesti kuvan osoittamalla tavalla.

Sulje laatikko ja teippaa se kiinni.
