Encravamentos de papel

Para solucionar os encravamentos de papel, siga as fases desta secção.
AVISO IMPORTANTE
Confirme que instalou um cartucho de toner e uma unidade de tambor no aparelho. Se não instalou uma unidade do tambor ou se instalou a unidade do tambor incorrectamente, isto poderá provocar um encravamento de papel no seu aparelho Brother.
Para evitar danos no aparelho provocados por electricidade estática, NÃO toque nos eléctrodos apresentados na figura.
Gráfico
Nota Nota
Se a mensagem de erro continuar a aparecer, abra a tampa dianteira e a tampa da unidade de fusão e volte a fechá-las com firmeza para reiniciar o aparelho.
Os nomes apresentados no LCD para as gavetas do papel são os seguintes:
Gaveta do papel standard: Gav1
Gaveta multiuso: gaveta MF

O papel está encravado na gaveta MP

Se o LCD indicar Encrav.gaveta MF, siga os passos abaixo:
1
Retire o papel da gaveta MP.
2
Retire qualquer papel que possa estar encravado no interior ou em torno da gaveta MP.
Gráfico
3
Prima Iniciar.
4
Folheie a resma de papel e recoloque-a na gaveta MP.
Gráfico
5
Ao colocar papel na gaveta MP, certifique-se de que o papel se mantém por baixo das guias de altura máxima do papel em ambos os lados da gaveta.
Gráfico

O papel está encravado na Gaveta do Papel 1

Se o LCD indicar Papel encr. Gav1, siga os passos abaixo:
1
Puxe a gaveta do papel completamente para fora do aparelho.
Gráfico
2
Utilize as duas mãos para retirar lentamente o papel encravado.
Gráfico
3
Certifique-se de que o papel se encontra por baixo da marca de limite máximo de papel (Bsymbol.dtri) da gaveta do papel. Enquanto prime o manípulo azul de desbloqueio das guias de papel, deslize as guias do papel até se adaptarem ao formato do papel. Verifique se as guias estão bem encaixadas nas ranhuras.
4
Coloque firmemente a gaveta do papel no aparelho.

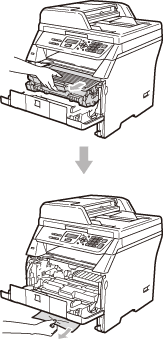

O papel está encravado no interior do aparelho

1
Desligue o interruptor de energia do aparelho. Desligue todos os cabos e, em seguida, desligue o cabo de alimentação da tomada eléctrica.
2
Puxe a gaveta do papel completamente para fora do aparelho.
3
Utilize as duas mãos para retirar lentamente o papel encravado.
Gráfico
4
Prima o botão de desbloqueio da tampa dianteira e abra-a.
Gráfico
AVISO AVISO
GráficoSUPERFÍCIE QUENTE
Depois de usar o aparelho, algumas das suas peças internas estão extremamente quentes. Aguarde pelo menos 10 minutos para que o aparelho arrefeça antes de tentar resolver o encravamento de papel.
5
Retire lentamente o conjunto da unidade do tambor e cartucho de toner. O papel encravado pode ser puxado para fora juntamente com o conjunto da unidade do tambor e do cartucho de toner, ou este pode desbloquear o papel para que o possa retirar da abertura da gaveta do papel.
Gráfico
AVISO IMPORTANTE
Recomendamos que coloque o conjunto da unidade do tambor e cartucho de toner sobre uma superfície plana e limpa, com uma folha de papel descartável ou pano por baixo, em caso de derrame ou salpico do toner.
Para evitar danos no aparelho provocados por electricidade estática, NÃO toque nos eléctrodos apresentados na figura.
Gráfico
6
Volte a colocar o conjunto da unidade do tambor e dos cartuchos de toner no aparelho.
Gráfico
7
Feche a tampa dianteira.
8
Coloque firmemente a gaveta do papel no aparelho.
9
Primeiro, ligue novamente o cabo de alimentação do aparelho à tomada eléctrica e volte a ligar todos os cabos. Ligue o interruptor de energia do aparelho.

Existe papel encravado no interior do conjunto da unidade do tambor e cartucho de toner

1
Desligue o interruptor de energia do aparelho. Desligue todos os cabos e, em seguida, desligue o cabo de alimentação da tomada eléctrica.
2
Prima o botão de desbloqueio da tampa dianteira e abra-a.
Gráfico
AVISO AVISO
GráficoSUPERFÍCIE QUENTE
Depois de usar o aparelho, algumas das suas peças internas estão extremamente quentes. Aguarde pelo menos 10 minutos para que o aparelho arrefeça antes de tentar resolver o encravamento de papel.
3
Retire lentamente o conjunto da unidade do tambor e cartucho de toner.
Gráfico
AVISO IMPORTANTE
Recomendamos que coloque o conjunto da unidade do tambor e cartucho de toner sobre uma superfície plana e limpa, com uma folha de papel descartável ou pano por baixo, em caso de derrame ou salpico do toner.
4
Empurre o manípulo de bloqueio azul e retire o cartucho de toner da unidade do tambor.
Retire o papel encravado do interior da unidade do tambor.
Gráfico
AVISO IMPORTANTE
Manuseie o cartucho de toner com cuidado. Se o toner se espalhar nas suas mãos ou roupa, limpe ou lave imediatamente com água fria.
Para evitar problemas na qualidade da impressão, NÃO toque nas zonas indicadas a sombreado nas ilustrações que se seguem.
Gráfico
5
Retire todo o papel encravado do interior da unidade do tambor.
6
Volte a colocar o cartucho de toner na unidade do tambor até o ouvir engatar. Se o colocar correctamente, o manípulo de bloqueio azul subirá automaticamente.
Gráfico
7
Volte a colocar o conjunto da unidade do tambor e dos cartuchos de toner no aparelho.
Gráfico
8
Feche a tampa dianteira.
9
Primeiro, ligue novamente o cabo de alimentação do aparelho à tomada eléctrica e volte a ligar todos os cabos. Ligue o interruptor de energia do aparelho.

O papel está encravado na parte traseira do aparelho

1
Desligue o interruptor de energia do aparelho. Desligue todos os cabos e, em seguida, desligue o cabo de alimentação da tomada eléctrica.
2
Prima o botão de desbloqueio da tampa dianteira e abra-a.
Gráfico
AVISO AVISO
GráficoSUPERFÍCIE QUENTE
Depois de usar o aparelho, algumas das suas peças internas estão extremamente quentes. Aguarde pelo menos 10 minutos para que o aparelho arrefeça antes de tentar resolver o encravamento de papel.
3
Retire lentamente o conjunto da unidade do tambor e cartucho de toner.
Gráfico
AVISO IMPORTANTE
Recomendamos que coloque o conjunto da unidade do tambor e cartucho de toner sobre uma superfície plana e limpa, com uma folha de papel descartável ou pano por baixo, em caso de derrame ou salpico do toner.
4
Abra a tampa traseira (bandeja de saída traseira).
Gráfico
5
Puxe as linguetas dos lados esquerdo e direito na sua direcção para abrir a tampa da unidade de fusão (1).
Gráfico
6
Retire o papel encravado da unidade de fusão.
Gráfico
7
Feche a tampa da unidade de fusão e a tampa traseira (gaveta de saída traseira).
8
Volte a colocar o conjunto da unidade do tambor e dos cartuchos de toner no aparelho.
Gráfico
9
Feche a tampa dianteira.
10
Primeiro, ligue novamente o cabo de alimentação do aparelho à tomada eléctrica e volte a ligar todos os cabos. Ligue o interruptor de energia do aparelho.

O papel está encravado na gaveta de impressão frente e verso

1
Puxe a gaveta de impressão frente e verso completamente para fora do aparelho.
Gráfico
2
Retire o papel encravado do aparelho ou da gaveta de impressão frente e verso.
Gráfico
3
Volte a colocar a gaveta de impressão frente e verso no aparelho.
Gráfico
