Per rimuovere gli inceppamenti, seguire la procedura in questa sezione.
IMPORTANTE
•
Confermare di avere installato sia una cartuccia toner che un gruppo tamburo nell’apparecchio. Se non è stato installato un gruppo tamburo o se il gruppo tamburo è stato installato in maniera non corretta, è possibile provocare un inceppamento della carta nell’apparecchio Brother.
•
Per evitare danni all’apparecchio a causa delle cariche statiche, NON toccare gli elettrodi indicati in figura.
Nota
•
Se il messaggio di errore persiste, aprire e chiudere saldamente il coperchio anteriore e il coperchio del fusore per resettare la macchina.
•
I vassoi carta vengono indicati sul display con i seguenti nomi:
•
Vassoio carta standard: vass1
•
Vassoio multifunzione: vassoioMP
La carta è inceppata nel vassoio MP.
Se sul display LCD viene visualizzato Incep. vassoioMP, procedere come segue:
1
Rimuovere la carta dal vassoio MP.
2
Rimuovere la carta inceppata dal vassoio MP.
3
Premere Inizio.
4
Smazzare la risma di carta e inserirla nel vassoio MP.
5
Durante il caricamento della carta nel vassoio MP, assicurarsi che la carta rimanga sotto le guide di altezza massima della carta su entrambi i lati del vassoio.
Se sul display LCD viene visualizzato Incep. vass1, procedere come segue:
1
Estrarre completamente il vassoio carta dall’apparecchio.
2
Utilizzare entrambe le mani per tirare lentamente la carta inceppata.
3
Assicurarsi che la carta non raggiunga in altezza il simbolo di caricamento massimo () del vassoio carta. Tenendo premuta la rispettiva leva blu di sblocco, far scorrere le guide laterali per adattarle al formato carta. Accertarsi che le guide siano salde nella fessura.
4
Inserire completamente il vassoio della carta nell’apparecchio.
Spegnere l’interruttore d’accensione dell’apparecchio. Scollegare tutti i cavi, quindi scollegare il cavo di alimentazione dalla presa elettrica.
2
Estrarre completamente il vassoio carta dall’apparecchio.
3
Utilizzare entrambe le mani per tirare lentamente la carta inceppata.
4
Premere il tasto di sblocco del coperchio anteriore e aprire il coperchio.
ATTENZIONE
SUPERFICIE CALDA
Dopo l’utilizzo dell’apparecchio, alcune parti interne risultano bollenti. Attendere almeno 10 minuti per consentire all’apparecchio di raffreddarsi, prima di tentare di rimuovere l’inceppamento della carta.
5

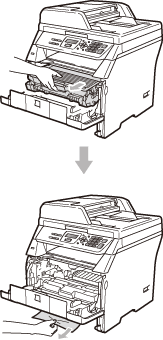

Rimuovere lentamente il gruppo tamburo e la cartuccia toner. La carta inceppata può essere estratta con il gruppo tamburo e il gruppo cartuccia toner, oppure è possibile sbloccare la carta per tirarla all’esterno dell’apertura del vassoio carta.
IMPORTANTE
Si raccomanda di collocare il gruppo tamburo e la cartuccia toner su una superficie piana pulita, appoggiate su un foglio di carta o su un panno, da gettare dopo l’uso, per evitare lo spargimento accidentale del toner.
Per evitare danni all’apparecchio a causa delle cariche statiche, NON toccare gli elettrodi indicati in figura.
6
Reinstallare il gruppo tamburo e cartuccia nell’apparecchio.
7
Chiudere il coperchio anteriore.
8
Inserire completamente il vassoio della carta nell’apparecchio.
9
Inserire innanzitutto il cavo di alimentazione dell’apparecchio nella presa elettrica, quindi ricollegare tutti i cavi. Attivare l’interruttore d’accensione dell’apparecchio.
La carta è inceppata all’interno del gruppo tamburo e della cartuccia toner.
1
Spegnere l’interruttore d’accensione dell’apparecchio. Scollegare tutti i cavi, quindi scollegare il cavo di alimentazione dalla presa elettrica.
2
Premere il tasto di sblocco del coperchio anteriore e aprire il coperchio.
ATTENZIONE
SUPERFICIE CALDA
Dopo l’utilizzo dell’apparecchio, alcune parti interne risultano bollenti. Attendere almeno 10 minuti per consentire all’apparecchio di raffreddarsi, prima di tentare di rimuovere l’inceppamento della carta.
3
Rimuovere lentamente il gruppo tamburo e la cartuccia toner.
IMPORTANTE
Si raccomanda di collocare il gruppo tamburo e la cartuccia toner su una superficie piana pulita, appoggiate su un foglio di carta o su un panno, da gettare dopo l’uso, per evitare lo spargimento accidentale del toner.
4
Abbassare la leva di blocco blu ed estrarre la cartuccia toner dal gruppo tamburo.
Estrarre la carta inceppata all’interno del gruppo tamburo.
IMPORTANTE
•
Maneggiare con cura le cartucce toner. Pulire o rimuovere immediatamente con acqua fredda, dalle mani o dai vestiti, il toner che eventualmente esce dalla cartuccia.
•
Per evitare problemi con la qualità della stampa, NON toccare mai le parti ombreggiate indicate nelle figure di seguito.
5
Rimuovere la carta inceppata se ce n’è all’interno del gruppo tamburo.
6
Riposizionare la cartuccia toner nel gruppo tamburo finché non si sente lo scatto. Se viene posizionata in maniera corretta, la leva di blocco blu si solleva automaticamente.
7
Reinstallare il gruppo tamburo e cartuccia nell’apparecchio.
8
Chiudere il coperchio anteriore.
9
Inserire innanzitutto il cavo di alimentazione dell’apparecchio nella presa elettrica, quindi ricollegare tutti i cavi. Attivare l’interruttore d’accensione dell’apparecchio.
Carta inceppata nella parte posteriore dell’apparecchio
1
Spegnere l’interruttore d’accensione dell’apparecchio. Scollegare tutti i cavi, quindi scollegare il cavo di alimentazione dalla presa elettrica.
2
Premere il tasto di sblocco del coperchio anteriore e aprire il coperchio.
ATTENZIONE
SUPERFICIE CALDA
Dopo l’utilizzo dell’apparecchio, alcune parti interne risultano bollenti. Attendere almeno 10 minuti per consentire all’apparecchio di raffreddarsi, prima di tentare di rimuovere l’inceppamento della carta.
3
Rimuovere lentamente il gruppo tamburo e la cartuccia toner.
IMPORTANTE
Si raccomanda di collocare il gruppo tamburo e la cartuccia toner su una superficie piana pulita, appoggiate su un foglio di carta o su un panno, da gettare dopo l’uso, per evitare lo spargimento accidentale del toner.
4
Aprire il coperchio posteriore (vassoio posteriore di uscita).
5
Tirare le linguette ai lati sinistro e destro verso di sé per aprire il coperchio del fusore (1).
6
Estrarre la carta inceppata dall’unità fusore.
7
Chiudere il coperchio del fusore e il coperchio posteriore (vassoio di uscita posteriore).
8
Reinstallare il gruppo tamburo e cartuccia nell’apparecchio.
9
Chiudere il coperchio anteriore.
10
Inserire innanzitutto il cavo di alimentazione dell’apparecchio nella presa elettrica, quindi ricollegare tutti i cavi. Attivare l’interruttore d’accensione dell’apparecchio.
