Um einen Papierstau zu beseitigen, gehen Sie wie im Folgenden beschrieben vor.
WICHTIG
•
Vergewissern Sie sich, dass sowohl die Tonerkassette als auch die Trommeleinheit in das Gerät eingesetzt sind. Wenn die Trommeleinheit nicht oder nicht richtig eingesetzt wurde, kann dies einen Papierstau in Ihrem Brother-Gerät verursachen.
•
Berühren Sie die in der Abbildung gezeigten Elektroden NICHT, um Schäden am Gerät durch statische Aufladung zu vermeiden.
Hinweis
•
Wird die Fehlermeldung weiter angezeigt, öffnen Sie die vordere Abdeckung und die Abdeckung der Fixiereinheit und schließen Sie beide Abdeckungen wieder fest, um das Gerät zurückzusetzen.
•
Die im Display angezeigten Namen für die Papierzuführungen lauten wie folgt:
•
Standard-Papierzufuhr: Zufuhr1
•
Multifunktionszufuhr (MF-Zufuhr): MF-Zufuhr
Papierstau in der MF-Zufuhr
Wenn im Display Stau MF-Zufuhr erscheint, gehen Sie wie folgt vor:
1
Nehmen Sie das Papier aus der MF-Zufuhr.
2
Entfernen Sie das in der MF-Zufuhr und den umliegenden Bereichen gestaute Papier.
3
Drücken Sie Start.
4
Fächern Sie den Papierstapel gut auf und legen Sie ihn dann wieder in die MF-Zufuhr ein.
5
Vergewissern Sie sich beim Einlegen des Papiers, dass der Papierstapel die Markierung für die maximale Stapelhöhe an beiden Seiten der MF-Zufuhr nicht überschreitet.
Wenn im Display Stau Zufuhr1 erscheint, gehen Sie wie folgt vor:
1
Ziehen Sie die Papierkassette ganz aus dem Gerät heraus.
2
Ziehen Sie das gestaute Papier langsam mit beiden Händen heraus.
3
Vergewissern Sie sich, dass der Papierstapel die Markierung für die maximale Stapelhöhe () der Papierzufuhr nicht überschreitet. Halten Sie den blauen Hebel der Papierführung gedrückt und verschieben Sie die Führungen entsprechend der Papiergröße. Achten Sie darauf, dass die Papierführungen in den Aussparungen einrasten.
4
Schieben Sie die Papierkassette wieder vollständig in das Gerät.
Schalten Sie das Gerät aus. Ziehen Sie alle Kabel ab und ziehen Sie dann den Netzstecker aus der Steckdose.
2
Ziehen Sie die Papierkassette ganz aus dem Gerät heraus.
3
Ziehen Sie das gestaute Papier langsam mit beiden Händen heraus.
4
Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie die Abdeckung.
VORSICHT
HEISSE OBERFLÄCHE
Direkt nach dem Betrieb des Gerätes sind Teile im Innern sehr heiß. Lassen Sie das Gerät mindestens 10 Minuten abkühlen, bevor Sie versuchen, den Papierstau zu beseitigen.
5

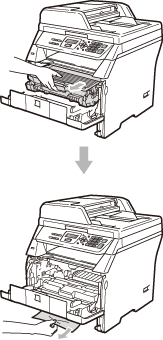

Nehmen Sie die Trommeleinheit mit der Tonerkassette langsam aus dem Gerät heraus. Das gestaute Papier wird mit der Trommeleinheit herausgezogen oder es wird gelöst, so dass Sie es aus dem Papierzufuhr-Fach herausziehen können.
WICHTIG
Legen Sie die Trommeleinheit mit der Tonerkassette auf ein Stück Papier oder Tuch auf einer sauberen ebenen Oberfläche, um Verschmutzungen durch versehentlich verstreuten Toner zu vermeiden.
Berühren Sie die in der Abbildung gezeigten Elektroden NICHT, um Schäden am Gerät durch statische Aufladung zu vermeiden.
6
Setzen Sie die Trommeleinheit mit der Tonerkassette wieder in das Gerät ein.
7
Schließen Sie die vordere Abdeckung.
8
Schieben Sie die Papierkassette wieder vollständig in das Gerät.
9
Stecken Sie zuerst den Netzstecker des Gerätes wieder in die Steckdose und schließen Sie dann alle Kabel wieder an. Schalten Sie das Gerät mit dem Netzschalter ein.
Papierstau in der Trommeleinheit und Tonerkassette
1
Schalten Sie das Gerät aus. Ziehen Sie alle Kabel ab und ziehen Sie dann den Netzstecker aus der Steckdose.
2
Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie die Abdeckung.
VORSICHT
HEISSE OBERFLÄCHE
Direkt nach dem Betrieb des Gerätes sind Teile im Innern sehr heiß. Lassen Sie das Gerät mindestens 10 Minuten abkühlen, bevor Sie versuchen, den Papierstau zu beseitigen.
3
Nehmen Sie die Trommeleinheit mit der Tonerkassette langsam aus dem Gerät heraus.
WICHTIG
Legen Sie die Trommeleinheit mit der Tonerkassette auf ein Stück Papier oder Tuch auf einer sauberen ebenen Oberfläche, um Verschmutzungen durch versehentlich verstreuten Toner zu vermeiden.
4
Drücken Sie den blauen Entriegelungshebel nach unten und nehmen Sie die Tonerkassette aus der Trommeleinheit heraus.
Falls sich Papier in der Trommeleinheit gestaut hat, entfernen Sie dieses.
WICHTIG
•
Gehen Sie vorsichtig mit der Tonerkassette um. Falls Toner auf Ihre Hände oder Kleidung gelangt, sollten Sie ihn sofort mit kaltem Wasser entfernen.
•
Um Druckqualitätsprobleme zu vermeiden, sollten Sie die in den Abbildungen unten grau schattierten Teile NICHT berühren.
5
Falls sich Papier in der Trommeleinheit gestaut hat, entfernen Sie dieses.
6
Setzen Sie die Tonerkassette wieder so in die Trommeleinheit ein, dass sie hörbar einrastet. Wenn die Kassette richtig eingesetzt ist, hebt sich der blaue Entriegelungshebel automatisch an.
7
Setzen Sie die Trommeleinheit mit der Tonerkassette wieder in das Gerät ein.
8
Schließen Sie die vordere Abdeckung.
9
Stecken Sie zuerst den Netzstecker des Gerätes wieder in die Steckdose und schließen Sie dann alle Kabel wieder an. Schalten Sie das Gerät mit dem Netzschalter ein.
Schalten Sie das Gerät aus. Ziehen Sie alle Kabel ab und ziehen Sie dann den Netzstecker aus der Steckdose.
2
Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie die Abdeckung.
VORSICHT
HEISSE OBERFLÄCHE
Direkt nach dem Betrieb des Gerätes sind Teile im Innern sehr heiß. Lassen Sie das Gerät mindestens 10 Minuten abkühlen, bevor Sie versuchen, den Papierstau zu beseitigen.
3
Nehmen Sie die Trommeleinheit mit der Tonerkassette langsam aus dem Gerät heraus.
WICHTIG
Legen Sie die Trommeleinheit mit der Tonerkassette auf ein Stück Papier oder Tuch auf einer sauberen ebenen Oberfläche, um Verschmutzungen durch versehentlich verstreuten Toner zu vermeiden.
4
Öffnen Sie die hintere Abdeckung (hintere Papierablage).
5
Ziehen Sie die Hebel an beiden Seiten des Gerätes in Ihre Richtung, um die Abdeckung der Fixiereinheit (1) zu öffnen.
6
Ziehen Sie das gestaute Papier aus der Fixiereinheit heraus.
7
Schließen Sie die Abdeckung der Fixiereinheit und die hintere Abdeckung (hintere Papierablage).
8
Setzen Sie die Trommeleinheit mit der Tonerkassette wieder in das Gerät ein.
9
Schließen Sie die vordere Abdeckung.
10
Stecken Sie zuerst den Netzstecker des Gerätes wieder in die Steckdose und schließen Sie dann alle Kabel wieder an. Schalten Sie das Gerät mit dem Netzschalter ein.
