Sustituir el recipiente de tóner residual

Antes de la sustitución imageimage Información relacionada: Sustituir los consumibles

  1. Asegúrese de que el equipo esté encendido.
  2. Presione el botón de liberación de la cubierta frontal y abra la cubierta frontal.
  3. Sujete el asa verde de la unidad de tambor. Extraiga la unidad de tambor del equipo hasta que se detenga.
    IMPORTANTE
    Recomendamos colocar el conjunto de cartucho de tóner y unidad de tambor sobre una superficie limpia, lisa con papel desechable debajo del mismo en caso de que se derrame o disperse tóner accidentalmente.
  4. Mientras sujeta las asas etiquetadas de verde de la unidad de tambor, levante la parte frontal de la unidad de tambor y extráigala del equipo.
    IMPORTANTE

    Sujete las asas de la unidad de tambor cuando la transporte. NO sujete los laterales de la unidad de tambor.

  5. Sujete el asa del cinturón de arrastre con ambas manos, levántelo y, a continuación, extráigalo.
  6. Retirar el material de embalaje naranja.
    Este paso solo es necesario cuando sustituya por primera vez el recipiente de tóner residual.
  7. Sujete el asa verde del recipiente de tóner residual y extraiga el recipiente del equipo.
    NO reutilice el recipiente de tóner residual.

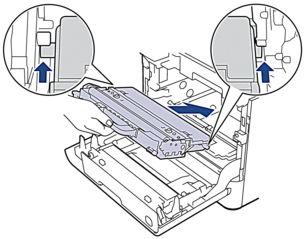

  8. Desembale el nuevo recipiente de tóner residual e instálelo en el equipo agarrándolo por el asa verde. Asegúrese de que el recipiente de tóner residual esté nivelado y que calce perfectamente en su sitio.
    IMPORTANTE
    Para evitar que se rompan los clips, inserte el recipiente de tóner residual asegurándose de que no toque los clips.
    NOTA
    Para evitar problemas con la calidad de impresión, NO toque las partes sombreadas que aparecen en las ilustraciones.
  9. Vuelva a deslizar la unidad de cinturón de arrastre dentro del equipo. Asegúrese de que el cinturón de arrastre esté nivelado y encaje perfectamente en su lugar.
  10. Deslice suavemente la unidad de tambor en el equipo hasta que se detenga.
  11. Sujetando el asa etiquetada de verde, empuje de nuevo la unidad de tambor dentro del equipo hasta que se bloquee en su posición.
  12. Cierre la cubierta delantera del equipo.
