Substituir a caixa para resíduos de toner

Antes de iniciar o procedimento de troca imageimage Informações relacionadas: Trocar Suprimentos

  1. Verifique se o equipamento está ligado.
  2. Pressione o botão de liberação da tampa frontal e abra-a.
  3. Segure a alça verde da unidade de cilindro. Puxe a unidade de cilindro do equipamento até ela parar.
    IMPORTANTE
    Recomendamos que o conjunto de unidade de cilindro e cartucho de toner seja colocado em uma superfície limpa e plana, sobre um pedaço de papel descartável, por precaução caso você derrame ou espalhe o pó do toner acidentalmente.
  4. Segurando as alças verdes da unidade de cilindro, levante a parte frontal da unidade de cilindro e remova-a do equipamento.
    IMPORTANTE

    Segure as alças da unidade de cilindro ao transportá-la. NÃO toque nas laterais da unidade de cilindro.

  5. Segure a alça da unidade de correia com as duas mãos, levante a unidade de correia e retire-a.
  6. Remova o material de embalagem laranja.
    Esta etapa só é necessária quando você substitui a caixa para resíduos de toner pela primeira vez.
  7. Segure a alça verde da caixa para resíduos de toner e remova a caixa para resíduos de toner do equipamento.
    NÃO reutilize a caixa para resíduos de toner.
  8. Desembale a caixa para resíduos de toner nova e instale-a no equipamento usando a alça verde. Verifique se a caixa para resíduos de toner está nivelada e bem encaixada.
    IMPORTANTE
    Para evitar danos aos encaixes, insira a caixa para resíduos de toner cuidadosamente, de modo que ela não atinja os clipes.
    OBSERVAÇÃO
    Para evitar problemas com a qualidade da impressão, NÃO toque nas partes sombreadas nas ilustrações.

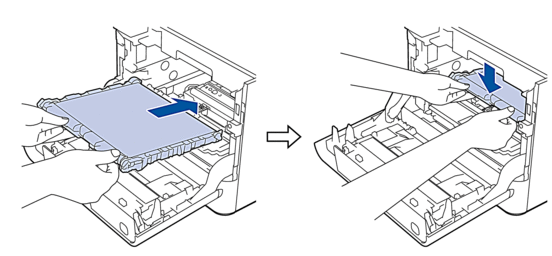

  9. Deslize a unidade de correia no equipamento. Verifique se a unidade de correia está nivelada e bem encaixada.

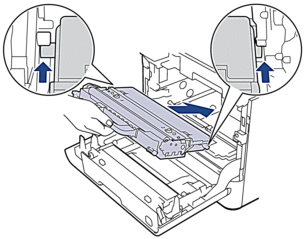

  10. Deslize suavemente a unidade de cilindro no equipamento até que ela pare.
  11. Usando a alça verde, empurre a unidade de cilindro de volta no equipamento até ela travar.
  12. Feche a tampa frontal do equipamento.
