Настройка параметров беспроводной связи

Вставьте вилку кабеля питания аппарата в электрическую розетку переменного тока. Включите выключатель питания устройства.

Нажмите Меню, 7, 2, 7. С помощью

или

выберите Вкл. и нажмите клавишу OK.

72.Беспровод.сеть

7.Б/пр.сеть вкл.

Вкл.

Откл.

Выбер.

или OK

Включите компьютер.

Перед настройкой закройте все работающие программы.

Вставьте прилагаемый компакт-диск в привод компакт-дисков. Автоматически откроется начальное окно.

Если отображается экран выбора названия модели, выберите свое устройство. Если отображается экран выбора языка выберите требуемый язык.

Отображается главное меню компакт-диска. Нажмите Начальная установка.

Примечание

Если это окно не открывается, с помощью Проводника Windows^® запустите программу Start.exe из корневой папки компакт-диска Brother.

Нажмите Мастер настройки беспроводной сети.

Выберите Пошаговая настройка (рекомендуется), а затем нажмите Далее.

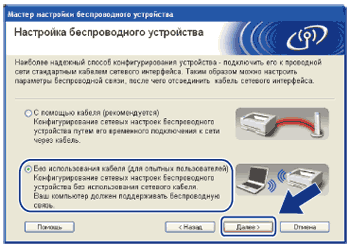

Выберите Без использования кабеля (для опытных пользователей), а затем нажмите Далее.

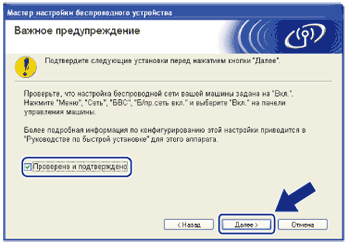

Прочтите Важное предупреждение. Убедитесь, что параметры беспроводной связи включены, затем установите флажок и нажмите Далее.

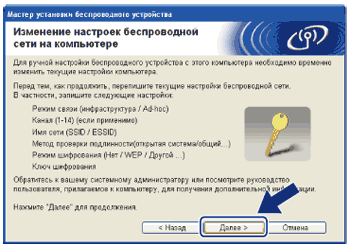

Необходимо временно изменить настройки беспроводной связи компьютера. Следуйте инструкциям, отображаемым на экране. Обязательно запишите все настройки, в том числе SSID, канал, аутентификацию и шифрование компьютера. Они потребуются при восстановлении исходных настроек компьютера для беспроводной сети. Затем нажмите Далее.

Если требуется настроить аппарат для используемой беспроводной сети, то перед настройкой конфигурации запишите настройки беспроводной сети.

Проверьте и запишите текущие значения параметров беспроводной сети.

Имя сети: (SSID / ESSID)

Режим обмена данными	Способ аутентификации	Режим шифрования	Сетевой ключ
Прямое соединение	Открытая система	WEP¹
Прямое соединение	Открытая система	НЕТ	—

Ключ WEP предназначен для сетей с 64- или 128-битным шифрованием и может содержать как цифры, так и буквы. Если указанная выше информация неизвестна, необходимо ознакомиться с документацией, прилагаемой к точке доступа или беспроводному маршрутизатору. Этот ключ представляет собой 64-битное или 128-битное значение, которое вводится в формате ASCII или ШЕСТНАДЦАТЕРИЧНОМ формате.

	Пример:
	64-битный ASCII:	используются 5 текстовых символов, например “Hello” (с учетом регистра)
	64-битный шестнадцатеричный:	используются 10 цифр шестнадцатеричных данных, например “71f2234aba”
	128-битный ASCII:	используются 13 текстовых символов, например
		“Wirelesscomms” (с учетом регистра)
	128-битный шестнадцатеричный:	используются 26 цифр шестнадцатеричных данных,
		например “71f2234ab56cd709e5412aa3ba”

Пример:

Имя сети: (SSID / ESSID)
HELLO

Режим обмена данными	Способ аутентификации	Режим шифрования	Сетевой ключ
Прямое соединение	Открытая система	WEP	12345

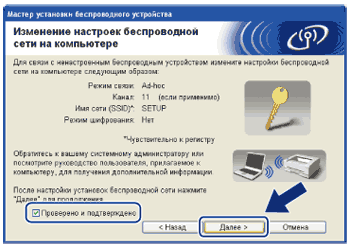

Для установления связи с ненастроенным беспроводным устройством временно измените настройки беспроводной сети в компьютере в соответствии с настройками устройства по умолчанию, показанными на этом экране. Проверьте настройки, установите флажок и нажмите Далее.

Примечание

•

Если после изменения настроек беспроводной сети отображается сообщение с требованием перезагрузить компьютер, перезагрузите компьютер, затем вернитесь к шагу 4 и продолжайте установку, пропустив шаги 10 и 11.

•

Для пользователей Windows Vista^®:

Настройки беспроводной связи в компьютере можно временно изменить, выполнив описанные ниже шаги.

(1)	Нажмите кнопку , а затем Панель управления.
(2)	Нажмите Сеть и Интернет, а затем щелкните значок Центр управления сетями и общим доступом.
(3)	Нажмите Подключиться к сети.
(4)	В списке отображается идентификатор SSID беспроводного принтера. Выберите SETUP и нажмите Подключиться.
(5)	Нажмите Все равно подключить, затем Закрыть.
(6)	Нажмите Просмотр состояния в окне Беспроводное сетевое соединение (SETUP).
(7)	Нажмите Сведения..., а затем установите флажок Сведения о сетевом подключении. Переход с IP-адреса 0.0.0.0 на IP-адрес 169.254.x.x на экране может занять несколько минут (где x.x. – числа от 1 до 254).

•

Для пользователей Windows^® XP SP2:

Настройки беспроводной связи в компьютере можно временно изменить, выполнив описанные ниже шаги.

(1)	Нажмите Пуск, затем Панель управления.
(2)	Щелкните значок Сеть и подключения к Интернету.
(3)	Щелкните значок Сетевые подключения.
(4)	Выберите и нажмите правой кнопкой мыши Беспроводное сетевое соединение. Нажмите Просмотреть доступные беспроводные сети.
(5)	В списке отображается идентификатор SSID беспроводного принтера. Выберите SETUP и нажмите Подключиться.
(6)	Проверьте состояние Беспроводное сетевое соединение. Переход с IP-адреса 0.0.0.0 на IP-адрес 169.254.x.x на экране может занять несколько минут (где x.x. – числа от 1 до 254).

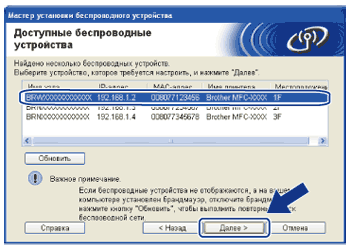

Выберите аппарат, который требуется настроить, и нажмите Далее. Если список пуст, проверьте, включен ли аппарат, затем нажмите Обновить.

Примечание

•	Название узла по умолчанию – “BRWxxxxxxxxxxxx”. (“xxxxxxxxxxxx” – это MAC-адрес / адрес Ethernet аппарата.)
•	Чтобы узнать MAC-адрес / адрес Ethernet аппарата, распечатайте список конфигурации сети. См. раздел Печать списка конфигурации сети.

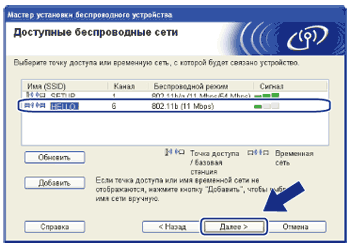

Мастер производит поиск беспроводных сетей, доступных с устройства. Выберите сеть типа прямого соединения, с которой требуется связать аппарат, затем нажмите Далее.

Примечание

•

Если список пуст, убедитесь, что устройство находится в пределах зоны действия беспроводной связи. После этого нажмите Обновить.

•

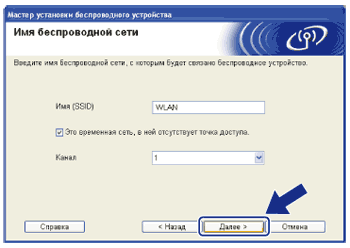

Если требуемая сеть типа прямого соединения не отображается в списке, ее можно добавить вручную, нажав Добавить. Установите флажок Это временная сеть, в ней отсутствует точка доступа., после чего введите значение в поле Имя (SSID) и номер в поле Канал, а затем нажмите Далее.

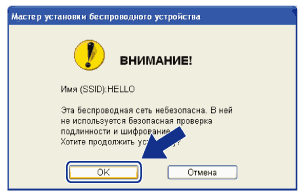

Если в сети не заданы аутентификация и шифрование, отобразится показанный ниже экран. Для продолжения настройки нажмите OK и перейдите к шагу 16.

Если в сети заданы аутентификация и шифрование, появляется показанный ниже экран. Настройки беспроводного аппарата Brother должны соответствовать настройкам аутентификации и шифрования, записанным на стр. для используемой беспроводной сети. Выберите Метод проверки подлинности и Режим шифрования в раскрывающемся списке в каждом из окон настройки. После этого введите Ключ сети и Подтвердите ключ сети и нажмите Далее.

Примечание

•	Если требуется установить или настроить дополнительные индексы ключа WEP помимо ключа 1 WEP, нажмите Дополнительно.
•	Если настройки аутентификации или шифрования неизвестны, обратитесь к сетевому администратору или производителю точки доступа / маршрутизатора.
•	Если используется WEP и на распечатанной в шаге 16 странице конфигурации сети в пункте Wireless Link Status отображается Link OK, однако не удается обнаружить аппарат, проверьте, правильно ли введен ключ WEP. Значение ключа WEP вводится с учетом регистра.

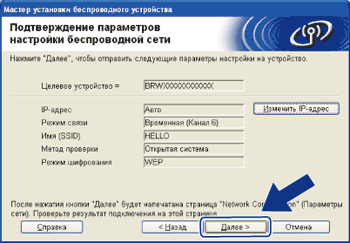

Нажмите Далее. Настройки будут переданы в аппарат. Настройки не будут изменены, если нажать Отмена. Будет распечатана страница конфигурации сети.

Примечание

Если требуется вручную ввести параметры IP-адреса аппарата, нажмите Изменить IP-адрес, а затем введите необходимые параметры IP-адреса для используемой сети.

Проверьте распечатанную страницу конфигурации сети. Выберите состояние, отображенное в пункте Wireless Link Status на странице конфигурации сети. Нажмите Далее.

Если отображается состояние “Link OK.”, перейдите к шагу 19.

Если отображается состояние “Failed To Associate”, перейдите к шагу 18.

Нажмите Завершение. При настройке беспроводной связи не удалось установить связь с беспроводной сетью. Возможно, это связано с неправильными настройками безопасности. Восстановите для сервера печати заводские настройки по умолчанию. (См. раздел Восстановление заводских настроек сети) Проверьте настройки безопасности беспроводной сети и попробуйте заново выполнить операцию с шага 6.

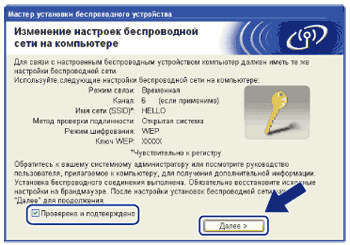

Для связи с настроенным беспроводным устройством необходимо задать в компьютере такие же параметры беспроводной сети. Вручную измените настройки беспроводной сети в компьютере в соответствии с настройками беспроводной сети в устройстве, показанными на этом экране. Проверьте настройки, установите флажок и нажмите Далее.

(Настройки, показанные на этом экране, приведены только для примера. Индивидуальные настройки будут другими.)

Убедившись, что настройка параметров беспроводной связи завершена, установите флажок и нажмите Завершение.

Настройка беспроводной сети завершена. Если требуется продолжить установку драйверов и программного обеспечения, необходимых для работы с устройством, выберите в меню компакт-диска пункт Установить MFL-Pro Suite.
