Čistenie jednotky valca

  • Ak sa na výtlačkoch vyskytujú čierne alebo biele opakujúce sa škvrny vo vzdialenosti 75 mm, na valci sa môže nachádzať cudzí materiál, ako napríklad lepidlo zo štítka, ktorý sa prilepil na povrch valca.
  • Skôr než začnete s procesom čistenia imageimage Súvisiace informácie: Čistenie zariadenia

DCP-L3515CDW/DCP-L3520CDW/DCP-L3520CDWE/DCP-L3527CDW

  1. Uistite sa, že zariadenie je v režime Pripravené.
  2. Stlačte Menu.
  3. Stlačením image alebo image vyberte nasledujúce položky:
    1. Vyberte [Tlac sprav]. Stlačte tlačidlo OK.
    2. Vyberte [Tlac kon. bod.]. Stlačte tlačidlo OK.
    Zariadenie vytlačí kontrolný list chybových bodov valca.
  4. Stlačením a podržaním image vypnite zariadenie.
  5. Otvorte vrchný kryt, kým sa nezaistí v otvorenej polohe.
    VAROVANIE
    HORÚCI POVRCH

    Vnútorné časti zariadenia budú mimoriadne horúce. Skôr než sa ich dotknete, počkajte na vychladnutie zariadenia.


  6. Farba vytlačených bodov na kontrolnom liste chybových bodov valca je farba valca, ktorý by ste mali vyčistiť. Vytiahnite súpravu tonerovej kazety a jednotky valca, ktorá zodpovedá farbe spôsobujúcej problém.
    UPOZORNENIE

    Súpravu tonerovej kazety a jednotky valca odporúčame položiť na čistý, rovný povrch na kus papiera pre prípad náhodného vysypania alebo rozptýlenia tonera.

    DÔLEŽITÉ

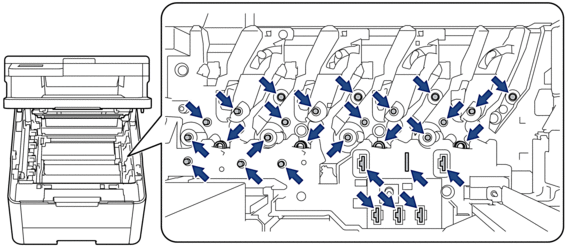

    NEDOTÝKAJTE sa elektród zvýraznených na obrázku, aby sa zabránilo poškodeniu zariadenia statickou elektrinou.


  7. Potlačte zelenú páčku uzamknutia nadol a vyberte tonerovú kazetu z jednotky valca.
    NEDOTÝKAJTE sa žiadneho povrchu jednotky valca inde, než na pohone jednotky valca, aby nedošlo k problémom s kvalitou tlače.

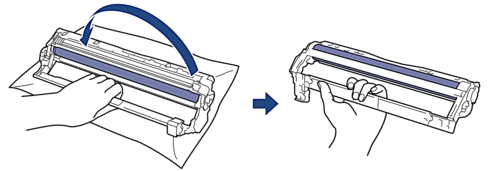

  8. Zdvihnite rám jednotky valca za držiak a otočte ho proti smeru hodinových ručičiek, ako je znázornené.

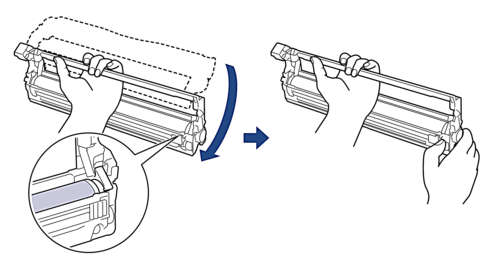

  9. Uvoľnite uchopenie, aby rám padol dopredu, a potom pravou rukou umiestnite pohon jednotky valca dovnútra pravej strany rámu.
    NEDOTÝKAJTE sa žiadneho povrchu jednotky valca inde, než na pohone jednotky valca, aby nedošlo k problémom s kvalitou tlače.

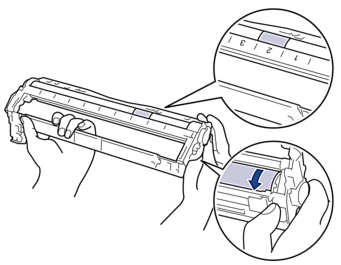

  10. Naklonením ľavej ruky nahor zdvihnite rám, aby bola viditeľná očíslovaná mriežka, ako je znázornené. Pravou rukou otáčajte valec a zároveň hľadajte fľaky alebo nečistoty na povrchu valca.

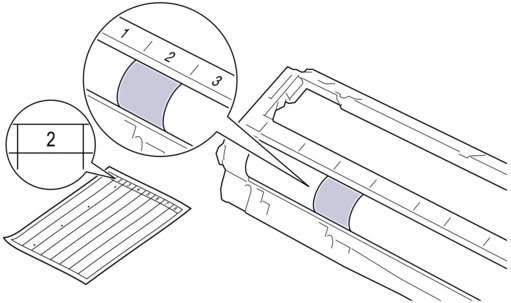

    Pomocou čísel stĺpcov pozdĺž valca nájdite fľak. Napríklad bod v stĺpci 2 na kontrolnom liste chybových bodov valca by znamenal, že v oblasti „2“ na valci je fľak.
  11. Jemne utrite povrch valca suchým vatovým tampónom tak, aby nečistoty na povrchu zmizli.
    POZNÁMKA
    Povrch fotocitlivého valca NEČISTITE ostrým predmetom ani kvapalinami.
  12. Tonerovú kazetu pevne vložte späť do jednotky valca tak, aby ste počuli, ako zacvakne na miesto.
    Dbajte na to, aby ste tonerovú kazetu vložili správne, inak by sa mohla oddeliť od jednotky valca.

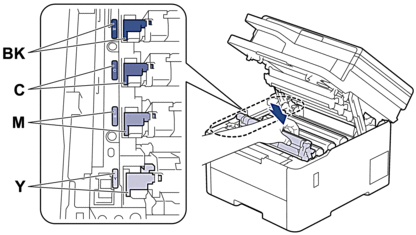

  13. Zasuňte súpravu tonerovej kazety a jednotky valca späť do zariadenia. Uistite sa, že farba tonerovej kazety zodpovedá štítku farby na zariadení.
  14. Zatvorte vrchný kryt zariadenia.
  15. Stlačením image zapnite zariadenie.

DCP-L3555CDW/DCP-L3560CDW/MFC-L3740CDW/MFC-L3740CDWE/MFC-L3760CDW/MFC-L8340CDW/MFC-L8390CDW

  1. Uistite sa, že zariadenie je v režime Pripravené.
  2. Stlačte image[Nastavenia]>[Vsetky nast.]>[Tlac sprav]>[Valec: tlac bodov].
  3. Stlačte tlačidlo [Ano].
    Zariadenie vytlačí kontrolný list chybových bodov valca.
  4. Stlačením a podržaním image vypnite zariadenie.
  5. Otvorte vrchný kryt, kým sa nezaistí v otvorenej polohe.
    VAROVANIE
    HORÚCI POVRCH

    Vnútorné časti zariadenia budú mimoriadne horúce. Skôr než sa ich dotknete, počkajte na vychladnutie zariadenia.


  6. Farba vytlačených bodov na kontrolnom liste chybových bodov valca je farba valca, ktorý by ste mali vyčistiť. Vytiahnite súpravu tonerovej kazety a jednotky valca, ktorá zodpovedá farbe spôsobujúcej problém.
    UPOZORNENIE

    Súpravu tonerovej kazety a jednotky valca odporúčame položiť na čistý, rovný povrch na kus papiera pre prípad náhodného vysypania alebo rozptýlenia tonera.

    DÔLEŽITÉ

    NEDOTÝKAJTE sa elektród zvýraznených na obrázku, aby sa zabránilo poškodeniu zariadenia statickou elektrinou.


  7. Potlačte zelenú páčku uzamknutia nadol a vyberte tonerovú kazetu z jednotky valca.
    NEDOTÝKAJTE sa žiadneho povrchu jednotky valca inde, než na pohone jednotky valca, aby nedošlo k problémom s kvalitou tlače.
  8. Zdvihnite rám jednotky valca za držiak a otočte ho proti smeru hodinových ručičiek, ako je znázornené.
  9. Uvoľnite uchopenie, aby rám padol dopredu, a potom pravou rukou umiestnite pohon jednotky valca dovnútra pravej strany rámu.
    NEDOTÝKAJTE sa žiadneho povrchu jednotky valca inde, než na pohone jednotky valca, aby nedošlo k problémom s kvalitou tlače.
  10. Naklonením ľavej ruky nahor zdvihnite rám, aby bola viditeľná očíslovaná mriežka, ako je znázornené. Pravou rukou otáčajte valec a zároveň hľadajte fľaky alebo nečistoty na povrchu valca.
    Pomocou čísel stĺpcov pozdĺž valca nájdite fľak. Napríklad bod v stĺpci 2 na kontrolnom liste chybových bodov valca by znamenal, že v oblasti „2“ na valci je fľak.
  11. Jemne utrite povrch valca suchým vatovým tampónom tak, aby nečistoty na povrchu zmizli.
    POZNÁMKA
    Povrch fotocitlivého valca NEČISTITE ostrým predmetom ani kvapalinami.
  12. Tonerovú kazetu pevne vložte späť do jednotky valca tak, aby ste počuli, ako zacvakne na miesto.
    Dbajte na to, aby ste tonerovú kazetu vložili správne, inak by sa mohla oddeliť od jednotky valca.
  13. Zasuňte súpravu tonerovej kazety a jednotky valca späť do zariadenia. Uistite sa, že farba tonerovej kazety zodpovedá štítku farby na zariadení.
  14. Zatvorte vrchný kryt zariadenia.
  15. Stlačením image zapnite zariadenie.
