Očistite jedinicu bubnja

  • Ako se na ispisu prikazuju crne ili bijele točke ili druge ponavljajuće oznake u razmacima od 75 mm, na površini bubnja možda ima stranih tijela, primjerice ljepila od naljepnica.
  • Prije započinjanja postupka čišćenja imageimage Srodne informacije: Čišćenje uređaja

DCP-L3515CDW/DCP-L3520CDW/DCP-L3520CDWE/DCP-L3527CDW

  1. Uvjerite se da je uređaj u načinu pripravnosti.
  2. Pritisnite Menu (Izbornik).
  3. Pritisnite image ili image za odabir sljedećeg:
    1. Odaberite [Ispis izvj.]. Pritisnite OK (U redu).
    2. Odaberite [Ispis toc bub]. Pritisnite OK (U redu).
    Uređaj ispisuje list s kontrolnim ispisom točaka bubnja.
  4. Pritisnite i držite pritisnut image kako biste isključili uređaj.
  5. Otvorite gornji poklopac tako da se uglavi u otvoreni položaj.
    UPOZORENJE
    VRUĆA POVRŠINA

    Unutrašnji dijelovi bit će vrlo vrući. Ne dirajte te dijelove dok se uređaj ne ohladi.


  6. Boja točkica ispisanih na listi za provjeru točkica bubnja predstavlja boju bubnja kojeg biste trebali očistiti. Izvadite sklop tonera i jedinice bubnja koji odgovara boji koja uzrokuje problem.
    OPREZ

    Preporučujemo da sklop tonera i jedinice bubnja stavite na čistu, ravnu površinu prekrivenu papirom koji možete baciti ako biste slučajno prosuli toner.

    VAŽNO

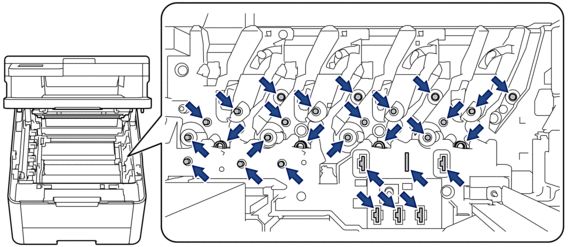

    Kako bi se spriječilo oštećenje uređaja statičkim elektricitetom, NEMOJTE dodirivati elektrode prikazane na ilustraciji.


  7. Prema dolje gurnite zelenu sigurnosnu polugu i izvadite toner iz jedinice bubnja.
    Kako biste izbjegli probleme s kvalitetom ispisa, NEMOJTE dodirivati površine jedinice bubnja, već samo zupčanik jedinice bubnja.

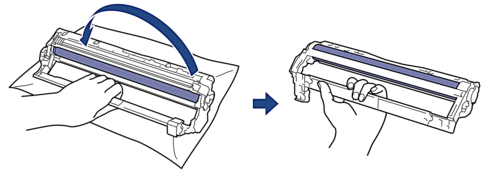

  8. Okvir jedinice bubnja podignite držeći ga za ručku i rotirajte ga u smjeru obrnutom od smjera kazaljke na satu, kako je prikazano.

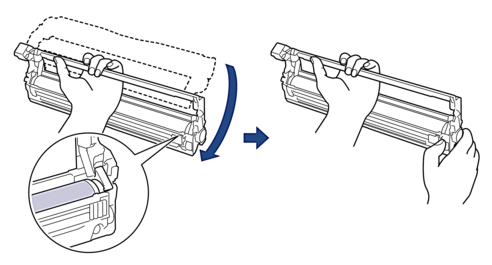

  9. Otpustite stisak ruke kako bi okvir pao prema naprijed te potom desnom rukom nađite zupčanik jedinice bubnja u unutrašnjosti desne strane okvira.
    Kako biste izbjegli probleme s kvalitetom ispisa, NEMOJTE dodirivati površine jedinice bubnja, već samo zupčanik jedinice bubnja.

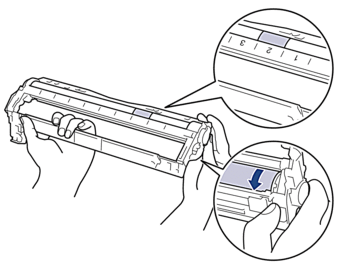

  10. Okrenite lijevu ruku prema gore kako biste podigli okvir tako da numerirana mreža postane vidljiva, kako je prikazano. Desnom rukom rotirajte bubanj dok tražite oznake ili ostatke na površini bubnja.

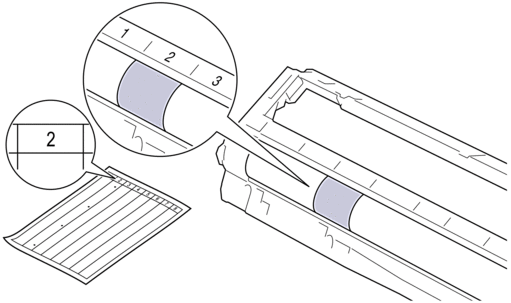

    Upotrebljavajte brojeve stupca pokraj valjka bubnja kako biste pronašli oznaku. Na primjer, točkica koja se nalazi u 2. stupcu lista za provjeru točkica bubnja značila bi da postoji oznaka u području „2” bubnja.
  11. Pažljivo brišite površinu bubnja suhim pamučnim štapićem dok ne skinete trag na površini.
    NAPOMENA
    NEMOJTE čistiti površinu fotosenzitivnog bubnja oštrim predmetima ili tekućinama.
  12. Toner čvrstim pokretom ponovno umetnite u jedinicu bubnja dok ne čujete da se uglavio na svoje mjesto.
    Uvjerite se da ste toner pravilno stavili jer bi se inače mogao odvojiti od jedinice bubnja.

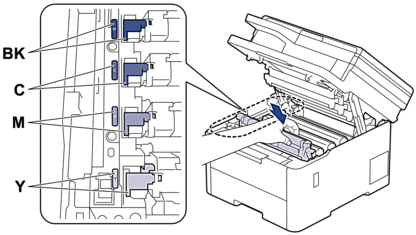

  13. Gurnite sklop tonera i jedinice bubnja u uređaj. Pazite da se boja tonera podudara s istom oznakom boje na uređaju.
  14. Zatvorite gornji poklopac uređaja.
  15. Pritisnite image za uključivanje uređaja.

DCP-L3555CDW/DCP-L3560CDW/MFC-L3740CDW/MFC-L3740CDWE/MFC-L3760CDW/MFC-L8340CDW/MFC-L8390CDW

  1. Uvjerite se da je uređaj u načinu pripravnosti.
  2. Pritisnite image[Postavke]>[Sve postavke]>[Ispis izvj.]>[Toc. na bub. za isp.].
  3. Pritisnite [Da].
    Uređaj ispisuje list s kontrolnim ispisom točaka bubnja.
  4. Pritisnite i držite pritisnut image kako biste isključili uređaj.
  5. Otvorite gornji poklopac tako da se uglavi u otvoreni položaj.
    UPOZORENJE
    VRUĆA POVRŠINA

    Unutrašnji dijelovi bit će vrlo vrući. Ne dirajte te dijelove dok se uređaj ne ohladi.


  6. Boja točkica ispisanih na listi za provjeru točkica bubnja predstavlja boju bubnja kojeg biste trebali očistiti. Izvadite sklop tonera i jedinice bubnja koji odgovara boji koja uzrokuje problem.
    OPREZ

    Preporučujemo da sklop tonera i jedinice bubnja stavite na čistu, ravnu površinu prekrivenu papirom koji možete baciti ako biste slučajno prosuli toner.

    VAŽNO

    Kako bi se spriječilo oštećenje uređaja statičkim elektricitetom, NEMOJTE dodirivati elektrode prikazane na ilustraciji.


  7. Prema dolje gurnite zelenu sigurnosnu polugu i izvadite toner iz jedinice bubnja.
    Kako biste izbjegli probleme s kvalitetom ispisa, NEMOJTE dodirivati površine jedinice bubnja, već samo zupčanik jedinice bubnja.
  8. Okvir jedinice bubnja podignite držeći ga za ručku i rotirajte ga u smjeru obrnutom od smjera kazaljke na satu, kako je prikazano.
  9. Otpustite stisak ruke kako bi okvir pao prema naprijed te potom desnom rukom nađite zupčanik jedinice bubnja u unutrašnjosti desne strane okvira.
    Kako biste izbjegli probleme s kvalitetom ispisa, NEMOJTE dodirivati površine jedinice bubnja, već samo zupčanik jedinice bubnja.
  10. Okrenite lijevu ruku prema gore kako biste podigli okvir tako da numerirana mreža postane vidljiva, kako je prikazano. Desnom rukom rotirajte bubanj dok tražite oznake ili ostatke na površini bubnja.
    Upotrebljavajte brojeve stupca pokraj valjka bubnja kako biste pronašli oznaku. Na primjer, točkica koja se nalazi u 2. stupcu lista za provjeru točkica bubnja značila bi da postoji oznaka u području „2” bubnja.
  11. Pažljivo brišite površinu bubnja suhim pamučnim štapićem dok ne skinete trag na površini.
    NAPOMENA
    NEMOJTE čistiti površinu fotosenzitivnog bubnja oštrim predmetima ili tekućinama.
  12. Toner čvrstim pokretom ponovno umetnite u jedinicu bubnja dok ne čujete da se uglavio na svoje mjesto.
    Uvjerite se da ste toner pravilno stavili jer bi se inače mogao odvojiti od jedinice bubnja.
  13. Gurnite sklop tonera i jedinice bubnja u uređaj. Pazite da se boja tonera podudara s istom oznakom boje na uređaju.
  14. Zatvorite gornji poklopac uređaja.
  15. Pritisnite image za uključivanje uređaja.
