Keď nastane čas na výmenu spotrebného materiálu, na LCD displeji sa zobrazia nasledujúce chybové hlásenia.
Keď sa na LCD displeji zobrazia nasledujúce hlásenia týkajúce sa údržby, zariadenie prestane tlačiť.
Hlásenia na LCD displeji | Spotrebný materiál na výmenu | Približná životnosť | Postup vykonania výmeny | Objednávacie číslo |
Koniec tonera. Vymente kazetu s tonerom Cierna (K).1 | Štandardná tonerová kazeta | 1 500 strán (azúrová, purpurová, žltá) 2 | | TN-130BK TN-130C TN-130M TN-130Y |
Tonerová kazeta s vysokou výťažnosťou | 4 000 strán (azúrová, purpurová, žltá) 2 | TN-135BK TN-135C TN-135M TN-135Y |
Plny zach. ton. | Nádobka na odpadový toner | | | WT-100CL |
Nižšie sú uvedené hlásenia týkajúce sa údržby, ktoré sa zobrazujú striedavo s normálnymi hláseniami v hornom riadku LCD displeja, keď je zariadenie v režime Pripravené. Tieto hlásenia vás upozorňujú na potrebu čo najrýchlejšej výmeny spotrebného materiálu, pretože životnosť spotrebného materiálu uplynula. Zariadenie bude pokračovať v tlači, aj keď budú tieto hlásenia zobrazené na LCD displeji.
Hlásenia na LCD displeji | Spotrebný materiál na výmenu | | Postup vykonania výmeny | Objednávacie číslo |
Blizky kon.valca | Fotovalec | 17 000 strán | | DR-130CL |
Vymen pasovu j. | Pásová jednotka | 50 000 strán | | BU-100CL |
Koniec zapek. j. | Zapekacia jednotka | 80 000 strán | Obráťte na predajcu spoločnosti Brother vo veci zakúpenia zapekacej jednotky. | — |
Koniec laser. | Laserová jednotka | 100 000 strán | Obráťte na predajcu spoločnosti Brother vo veci zakúpenia laserovej jednotky. | — |
Vymen PF Kit 1 | Podávač papiera pre zásobník č. 1 (valček na podávanie papiera a oddeľujúca podložka pre zásobník č. 1) | 100 000 strán | Obráťte na predajcu spoločnosti Brother vo veci zakúpenia podávača papiera pre zásobník č. 1. | — |
Vymen PF Kit MP | Podávač papiera pre multifunkčný zásobník (valček na podávanie papiera a oddeľujúca podložka pre multifunkčný zásobník) | 50 000 strán | Obráťte na predajcu spoločnosti Brother vo veci zakúpenia podávača papiera pre multifunkčný zásobník. | — |
Poznámka
| | Zlikvidujte použitý spotrebný materiál podľa miestnych nariadení a udržujte ho oddelene od komunálneho odpadu. V prípade otázok sa obráťte na miestnu spoločnosť pre likvidáciu odpadu. Spotrebný materiál dobre uzavrite, aby sa nič zvnútra nemohlo rozsypať. |
Výmena tonerovej kazety
Objednávacie čísla:
Štandardná tonerová kazeta: TN-130 (BK, C, M, Y)
Tonerová kazeta s vysokou výťažnosťou: TN-135 (BK, C, M, Y)
Hlásenie Toner končí
Toner konci  Priprav nove |
Zariadenie je dodané so štandardnou tonerovou kazetou TN-130. Keď je tonerová kazeta takmer prázdna, na LCD displeji sa zobrazí hlásenie Toner konci.
Poznámka
| | Je vhodné pripraviť si na použitie novú tonerovú kazetu, keď sa zobrazí varovanie Toner konci. |
Hlásenie Koniec tonera
Keď sa na LCD displeji zobrazí nasledujúce hlásenie, musíte vymeniť tonerovú kazetu. Na druhom riadku LCD displeja je špecifikované, ktorú farbu je potrebné vymeniť.
Koniec tonera. Vymente kazetu s |
Výmena tonerovej kazety
| 1 | Vypnite vypínač zariadenia. |
| 2 | |
| 3 | Uchopte zelený držiak fotovalca. Zdvihnite fotovalec a potom ho vyťahujte, kým sa nezastaví. |
| 4 | Uchopte držiak tonerovej kazety a kazetu vytiahnite z fotovalca. Tento postup zopakujte pre všetky tonerové kazety.   UPOZORNENIE | | Zariadenia Brother sú navrhnuté pre prácu s tonerom určitej špecifikácie a budú pracovať na úrovni maximálnej výkonnosti pri používaní originálnych tonerových kaziet značky Brother (TN-130/TN-135). Spoločnosť Brother nemôže zaručiť optimálny výkon, ak sa používa toner alebo tonerové kazety iného typu. Preto spoločnosť Brother neodporúča používať iné než originálne kazety značky Brother ani doplňovanie prázdnych kaziet tonerom iných výrobcov. Ak dôjde k poškodeniu fotovalca či inej časti tohto zariadenia v dôsledku používania tonera či tonerových kaziet iných než originálnych výrobkov Brother z dôvodu nekompatibility alebo nevhodnosti daných výrobkov pre prácu v tomto zariadení, všetky nutné opravy nie sú kryté zárukou. |
|

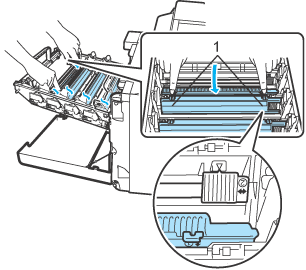

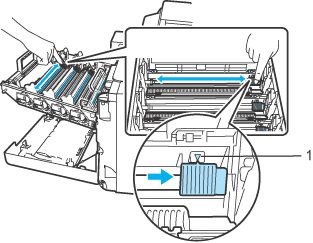

| 5 | Očistite korónové vodiče nasledujúcim spôsobom. | (1) | Zatlačením uvoľnite západku krytu bieleho korónového vodiča (1) a potom kryt otvorte. | | (2) | Vyčistite korónový vodič vo vnútri fotovalca tak, že niekoľkokrát opatrne posuniete zelený uvoľňovač zľava doprava a sprava doľava. UPOZORNENIE | | Vráťte uvoľňovač do východiskovej polohy (  ) (1). Ak tak neurobíte, na vytlačených stránkach sa môžu objaviť zvislé pruhy. |

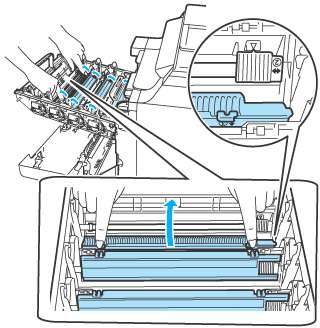

| | (3) | Zavrite kryt korónového vodiča. | | (4) | Vyčistite všetky tri zostávajúce korónové vodiče zopakovaním krokov 1 až 3. |
|
| 6 | Rozbaľte novú tonerovú kazetu. Držte tonerovú kazetu oboma rukami a jemne ju päťkrát až šesťkrát pretrepte, aby sa toner vo vnútri kazety rovnomerne rozprestrel. |
| 7 | Odstráňte oranžový ochranný kryt. |
| 8 | Tonerové kazety držte za farebné držiaky a podľa obrázka ich vložte po jednej späť do fotovalca. Skontrolujte, či sa farba tonerovej kazety zhoduje s farbou štítka na fotovalci. Po vložení tonerovej kazety na svoje miesto nezabudnite sklopiť držiak tonerovej kazety (A). Tento postup zopakujte pre všetky tonerové kazety. | 1. | C - azúrová | | 2. | M - purpurová | | 3. | Y - žltá | | 4. | K - čierna |
|
| 9 | Zatlačte fotovalec do zariadenia, kým sa nezastaví. |
| 10 | Zavrite predný kryt zariadenia. |
