Замятие бумаги

Для устранения замятия бумаги выполните операции, описанные в данном разделе.
ГОРЯЧАЯ ПОВЕРХНОСТЬ ГОРЯЧАЯ ПОВЕРХНОСТЬ
Сразу после окончания работы устройства некоторые внутренние его части остаются чрезвычайно горячими. При открытии передней или задней крышки устройства НЕ ПРИКАСАЙТЕСЬ к частям, выделенным на рисунке.
Графика
Примечание Примечание
На ЖК-дисплее лотки обозначаются следующим образом:
•
Стандартный лоток для бумаги: Лотоке1
•
Обходной лоток: Ун.лотоке

Замятие бумаги в обходном лотке

Если на ЖК-дисплее появляется сообщение Зам. в ун.лотке, выполните следующие действия:
Зам. в ун.лотке
1
Выньте бумагу из обходного лотка.
2
Выньте замятую бумагу в области обходного лотка.
Графика
3
Закройте обходной лоток. Затем откройте переднюю крышку и снова закройте ее, чтобы сбросить устройство. Снова откройте обходной лоток.
4
"Распушите" пачку бумаги и загрузите ее обратно в обходной лоток.
Графика
5
При загрузке бумаги в обходной лоток следите, чтобы высота пачки не превышала максимальный уровень, обозначенный направляющими по обеим сторонам лотка.
Графика
Наверх страницы

Замятие бумаги в лотке для бумаги 1

Если на ЖК-дисплее появляется сообщение Замятие в лотке1, выполните следующие действия:
Замятие в лотке1
1
Полностью выдвиньте лоток для бумаги из устройства.
Графика
2
Медленно вытяните замятую бумагу наружу обеими руками.
Графика
3
Проверьте, что высота пачки бумаги не превышает максимального уровня. Удерживая нажатым зеленый фиксатор направляющих, сдвиньте направляющие соответственно размеру бумаги. Проверьте, что направляющие надежно зафиксированы в пазах.
4
Задвиньте лоток для бумаги в устройство до упора.
Наверх страницы

Замятие бумаги внутри устройства

Если на ЖК-дисплее появляется сообщение Замятие внутри, выполните следующие действия:
Замятие внутри
1
Полностью выдвиньте лоток для бумаги из устройства.
Графика
2
Медленно вытяните замятую бумагу наружу обеими руками.
Графика
3

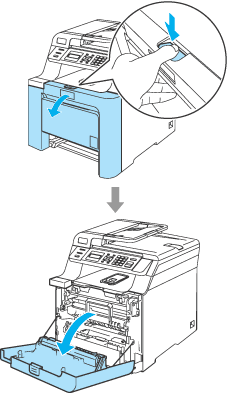

Нажмите кнопку разблокировки передней крышки и откройте переднюю крышку.
Графика
4
Возьмитесь за зеленую ручку блока фотобарабана. Приподнимите блок фотобарабана и выдвиньте его до упора.
Графика
5
Освободите серый фиксатор (1) на левой стороне устройства. Приподнимите блок фотобарабана и выдвиньте блок фотобарабана полностью из устройства, взявшись за зеленые ручки на блоке фотобарабана.
Графика
ОСТОРОЖНО ОСТОРОЖНО
Переносите блок фотобарабана только взявшись за зеленые ручки. Не держите блок за боковые стороны.
Графика
Рекомендуется положить блок фотобарабана на ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера.
Во избежание повреждения устройства статическим электричеством НЕ ПРИКАСАЙТЕСЬ к электродам, показанным на рисунке.
Графика
6

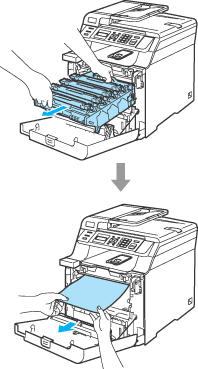

Замятую бумагу можно вынуть вместе с фотобарабаном и картриджами; вынутый блок может также освободить бумагу, и ее можно будет вытянуть через отверстие лотка.
Графика
7
Установите блок фотобарабана на место следующим образом.
(1)
Проверьте, что серый фиксатор (1) находится в верхнем положении, и установите блок фотобарабана на устройство. Опустите вниз серый фиксатор (1).
Графика
Примечание Примечание
При установке на устройство блока фотобарабана совместите зеленые направляющие (1) на ручке блока фотобарабана с зелеными стрелками (2) на обеих сторонах устройства.
Графика
(2)
Задвиньте блок фотобарабана до упора.
Графика
8
Закройте переднюю крышку устройства.
Графика
9
Задвиньте лоток для бумаги в устройство до упора.
Наверх страницы

Замятие бумаги в задней части устройства

Если на ЖК-дисплее появляется сообщение Замятие сзади, выполните следующие действия:
Замятие сзади
1
Нажмите фиксатор крышки, чтобы открыть переднюю крышку.
2
Возьмитесь за зеленую ручку блока фотобарабана. Приподнимите блок фотобарабана и выдвиньте его до упора.
Графика
3
Откройте заднюю крышку.
Графика
4
Опустите вниз два зеленых рычажка (один слева и один справа), как показано на рисунке ниже и сложите крышку узла термозакрепления тонера (1).
Графика
ГОРЯЧАЯ ПОВЕРХНОСТЬ ГОРЯЧАЯ ПОВЕРХНОСТЬ
Сразу после окончания работы устройства некоторые внутренние его части остаются чрезвычайно горячими. При открытии передней или задней крышки устройства НЕ ПРИКАСАЙТЕСЬ к частям, выделенным на рисунке.
Графика
5
Обеими руками осторожно вытяните замятую бумагу из аппарата для термического закрепления тонера.
Графика
6
Закройте крышку узла термозакрепления тонера (1) и поднимите два зеленых рычажка с правой и с левой стороны.
Графика
7
Закройте заднюю крышку.
Графика
8
Установите блок фотобарабана и картриджей на место.
Графика
9
Закройте переднюю крышку устройства.
Графика
Наверх страницы

Замятие бумаги внизу лотка для бумаги 1 или в узле термозакрепления тонера (только DCP-9042CDN)

Если на ЖК-дисплее отображается сообщение Замятие бумаги, выполните следующие действия:
Замятие бумаги
1
Полностью вытащите лоток для бумаги из устройства и проверьте устройство изнутри.
Графика
2
Если бумага не застряла внутри устройства, проверьте лоток для бумаги снизу.
Графика
Примечание Примечание
На этом этапе НЕ вставляйте лоток для бумаги обратно.
3
Если бумага не застряла в лотке для бумаги, откройте заднюю крышку.
Графика
4
Переведите серый рычаг на левой стороне (1) вправо.
Графика
ГОРЯЧАЯ ПОВЕРХНОСТЬ ГОРЯЧАЯ ПОВЕРХНОСТЬ
Сразу после окончания работы устройства некоторые внутренние его части остаются чрезвычайно горячими. При открытии передней или задней крышки устройства НЕ ПРИКАСАЙТЕСЬ к частям, выделенным на рисунке.
Графика
5
Медленно вытащите замятую бумагу.
Графика
6
Переместите серый рычаг на левой стороне (1) в исходное положение.
Графика
7
Закройте заднюю крышку.
Графика
8
Задвиньте лоток для бумаги в устройство до упора.
Наверх страницы
