Wymiana materiałów eksploatacyjnych

Gdy nadchodzi czas wymiany materiałów eksploatacyjnych, na wyświetlaczu LCD są wyświetlane przedstawione poniżej komunikaty.

Gdy zostaną wyświetlone, drukowanie zostanie zatrzymane.

Komunikaty wyświetlacza LCD	Wymieniany materiał eksploatacyjny	Przybliżona żywotność	Sposób wymiany	Nr zamówienia
SKOŃC. SIĘ TONER WYMIEŃ WKŁAD CZARNY (K) Z TONEREM.¹	Standardowy wkład tonera	2500 stron (czarny)² 1500 stron (cyjan, magenta, żółty)²	Zob. Wymiana wkładu tonera.	TN-130BK TN-130C TN-130M TN-130Y
SKOŃC. SIĘ TONER WYMIEŃ WKŁAD CZARNY (K) Z TONEREM.¹	Wysokowydajny wkład tonera	5000 stron (czarny)² 4000 stron (cyjan, magenta, żółty)²	Zob. Wymiana wkładu tonera.	TN-135BK TN-135C TN-135M TN-135Y
ZAPEŁ. ZASOBNIK	Pojemnik na zużyty toner	20 000 stron³	Zob. Komunikat o zapełnieniu pojemnika na zużyty toner.	WT-100CL

¹	Kolor zużytego wkładu tonera jest wskazany w komunikacie.
²	Przy 5% pokryciu drukiem (format A4 lub Letter). Rzeczywista liczba wydrukowanych stron może się zmieniać w zależności od zadań drukowania i używanego papieru.
³	Przy 5% pokryciu drukiem — CMYK (format A4 lub Letter). Rzeczywista liczba wydrukowanych stron może się zmieniać w zależności od zadań drukowania i używanego papieru.

Poniżej przedstawiono komunikaty dotyczące obsługi konserwacyjnej wyświetlane na przemian ze zwykłymi komunikatami w górnym wierszu wyświetlacza LCD, gdy urządzenie działa w trybie gotowości. Te komunikaty informują o konieczności jak najszybszej wymiany materiałów eksploatacyjnych na skutek ich zużycia. Gdy na wyświetlaczu LCD zostanie wyświetlony dowolny z tych komunikatów, drukowanie będzie kontynuowane.

Komunikaty wyświetlacza LCD	Wymieniany materiał eksploatacyjny	Przybliżona żywotność¹	Sposób wymiany	Nr zamówienia
DUŻE ZUŻ. BĘBNA	Zespół bębna	17 000 stron	Zob. Wymiana zespołu bębna.	DR-130CL
WYMIEŃ PAS	Zespół taśmy	50 000 stron	Zob. Wymiana zespołu taśmy.	BU-100CL
ZUŻYTY EL.GRZEW.	Zespół grzewczy	80 000 stron	W celu zakupienia zespołu grzewczego skontaktuj się z dealerem firmy Brother.	—
ZUŻYTY ZESP.LAS.	Zespół lasera	100 000 stron	W celu zakupienia zespołu lasera skontaktuj się z dealerem firmy Brother.	—
WYMIEŃ PF KIT 1	Zespół podajnika papieru 1 (Rolka chwytająca i przegroda dla tacy 1)	100 000 stron	W celu zakupienia zestawu podajnika papieru dla tacy 1 skontaktuj się z dealerem firmy Brother.	—
WYMIEŃ PF KIT MP	Zespół podajnika papieru MP (Rolka chwytająca i przegroda dla tacy MP)	50 000 stron	W celu zakupienia zestawu podajnika papieru MP skontaktuj się z dealerem firmy Brother.	—

¹	W przypadku drukowania na papierze o formacie Letter lub A4. Rzeczywista liczba wydrukowanych stron może się zmieniać w zależności od zadań drukowania i używanego papieru.

Informacja

Usuń zużyte materiały eksploatacyjne zgodnie z lokalnymi przepisami, nie wyrzucaj ich razem z odpadami komunalnymi. Jeżeli masz pytania, zadzwoń do miejscowej firmy usuwania odpadów. Dokładnie uszczelnij materiały eksploatacyjne, aby nie rozlały się.

Wymiana wkładu tonera

Numery zamówień:

Standardowy wład tonera: TN-130 (BK, C, M, Y)

Wysokowydajny wład tonera: TN-135 (BK, C, M, Y)

Komunikat o niskim poziomie tonera

MAŁO TONERU

PRZYGOTUJ NOWY

Urządzenie jest wyposażone w standardowy wkład tonera TN-130. Gdy kończy się toner we wkładzie tonera, na wyświetlaczu LCD wyświetlany jest komunikat MAŁO TONERU.

Informacja

Dobrym pomysłem jest posiadanie nowego wkładu tonera gotowego do użycia, gdy zostanie wyświetlone ostrzeżenie MAŁO TONERU.

Góra strony

Komunikat o kończeniu się tonera

Gdy na wyświetlaczu LCD zostanie wyświetlony następujący komunikat, wymagana jest wymiana wkładu tonera. W drugim wierszu wyświetlacza LCD jest wskazywany kolor, który wymaga wymiany.

SKOŃC. SIĘ TONER

WYMIEŃ WKŁAD CZA

Góra strony

Wymiana wkładu tonera

Wyłącz zasilanie urządzenia.

Przytrzymaj zielony uchwyt zespołu bębna. Unieś zespół bębna i pociągnij go do oporu.

Chwyć wkład tonera za uchwyt i wyjmij go z zespołu bębna. Powtórz tę procedurę dla wszystkich wkładów tonera.

UWAGA

Urządzenia Brother są przeznaczone do pracy z tonerem o specjalnej specyfikacji i zapewniają optymalne wyniki, gdy używa się oryginalnych wkładów tonera Brother (TN-130/TN-135). Firma Brother nie może zagwarantować tych optymalnych wyników, jeżeli używane są tonery lub wkłady tonera o innych specyfikacjach. Firma Brother nie zaleca więc używania w tym urządzeniu wkładów innych niż oryginalne wkłady Brother, ani napełniania pustych wkładów tonerem z innych źródeł. Jeżeli nastąpi uszkodzenie zespołu bębna lub innej części tego urządzenia w wyniku użycia tonera lub wkładów tonera innych, niż oryginalne produkty Brother z powodu niezgodności lub nienadawania się tych produktów, wynikające z tego wszelkie potrzebne naprawy mogą nie być objęte gwarancją.

Oczyść druty koronowe w następujący sposób.

(1)

Naciśnij, aby zwolnić zaczepy pokrywy drutów koronowych (1), a następnie otwórz pokrywę.

(2)

Oczyść drut koronowy wewnątrz zespołu bębna poprzez kilkakrotne delikatne przesuwanie zielonego języczka z prawej strony do lewej i odwrotnie.

UWAGA

Upewnij się, że języczek wskoczył na swoją pozycję (

) (1). W przeciwnym razie na wydrukowanych stronach może występować pionowy pasek.

(3)

Zamknij pokrywę drutów koronowych.

(4)

Powtórz kroki 1–3, aby wyczyścić pozostałe trzy druty koronowe.

Rozpakuj nowy wkład tonera. Chwyć wkład obiema rękami i delikatnie potrząśnij nim pięć lub sześć razy w celu równomiernego rozprowadzenia tonera wewnątrz wkładu.

Zdejmij pomarańczową pokrywę ochronną.

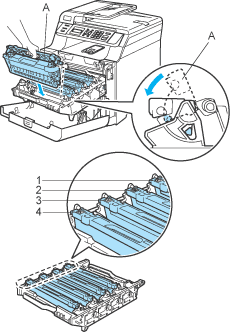

Trzymając wkłady tonera za kolorowe uchwyty, umieść je kolejno z powrotem w zespole bębna we wskazany sposób. Upewnij się, że kolor wkładu tonera jest zgodny z kolorem etykiety na zespole bębna, a po włożeniu wkładu tonera złóż uchwyt wkładu tonera (A). Powtórz tę procedurę dla wszystkich wkładów tonera.

1.	C — Cyjan
2.	M — Magenta
3.	Y — Żółty
4.	K — Czarny

Dociśnij zespół bębna do oporu.

Zamknij pokrywę przednią urządzenia.
