Pulse el botón de desbloqueo de la cubierta delantera y abra la cubierta delantera.

Cierre la cubierta delantera del equipo. El equipo está empezando a calentarse, espere a que termine antes de continuar con el paso 3.

Extraiga la bandeja MP (1) y despliegue la aleta de soporte (2).

Coloque una hoja en blanco de tamaño A4 o Carta en la bandeja MP.

Al mismo tiempo que mantiene pulsado Borrar/Volver pulse hasta que
DRUM CLEANING aparezca en la pantalla LCD.

Pulse Inicio Negro o Inicio Color. El equipo tomará papel para iniciar la limpieza del tambor.

Cuando el equipo finaliza la limpieza, aparece el siguiente mensaje en la pantalla LCD.

Pulse Detener/Salir para que el equipo vuelva al estado Preparado.

Proceda a la impresión.
Si el problema persiste, repita los pasos del 3 al 8 varias veces.

Si el problema persiste tras repetir los paso del 3 al 8 varias veces, vaya al paso 10.

Apague el equipo. Desconecte el cable de la línea telefónica primero, desconecte todos los cables y, a continuación, desenchufe el cable de la toma de corriente.

Pulse el botón de desbloqueo de la cubierta delantera y abra la cubierta delantera.

Agarre el tirador verde de la unidad de tambor. Levante la unidad de tambor y tire hacia afuera hasta que se detenga.

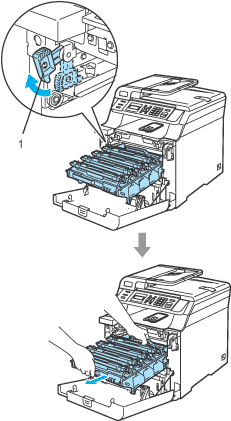

Suelte la palanca de bloqueo gris (1) que está en el lateral izquierdo del equipo. Levante la parte delantera de la unidad de tambor y saque completamente dicha unidad mediante los tiradores verdes de la misma.

Utilice los tiradores de colores para levantarla y extraiga los cuatro cartuchos de tóner de la misma.

Con las dos manos, coloque la parte superior de la unidad de tambor hacia abajo y póngala sobre una superficie cubierta con papel desechable o un paño. Asegúrese de que los engranajes de la unidad de tambor (1) están situados a su izquierda.

Mire la impresión de muestra para identificar el color que causa el problema. El color de las motas o las manchas de tóner es el color del tambor que debe limpiar. Por ejemplo, si las manchas son de color cian, debe limpiar el tambor correspondiente al color cian. Coloque la muestra de impresión delante de la unidad de tambor y busque la posición exacta de la marca repetida.

Gire el engranaje de la unidad de tambor que coincida con la marca (por ejemplo, para una marca en color cian, gire el tambor correspondiente al color cian). Verá la marca finalmente en la superficie del tambor (1).

Cuando encuentre la marca que coincide con la muestra de impresión en el tambor, limpie suavemente la superficie del tambor con un paño de algodón hasta que el polvo y polvillos de papel desaparezcan de la superficie.

Gire hacia usted el engranaje de la unidad de tambor de forma manual para devolverlo a la posición inicial. La posición inicial de cada tambor se puede identificar haciendo coincidir el número del engranaje de la unidad tambor con el número existente en el lateral de la unidad tambor, como se muestra en la imagen. Asegúrese de que los números de los cuatro engranajes de la unidad de tambor coinciden con los números correspondientes del lateral de la unidad de tambor.

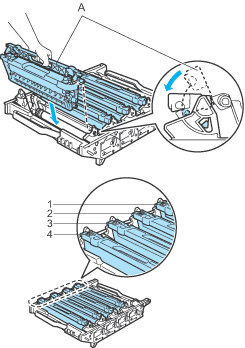

Utilice los tiradores de colores para levantar los cartuchos de tóner e insértelos uno a uno en la unidad de tambor como se muestra. Asegúrese de que el color de los cartuchos de tóner coinciden con el color de la etiqueta de la unidad de tambor y de que baja el tirador del cartucho de tóner (A) una vez que el cartucho de tóner está colocado en su sitio. Repita lo anterior para todos los cartuchos de tóner.

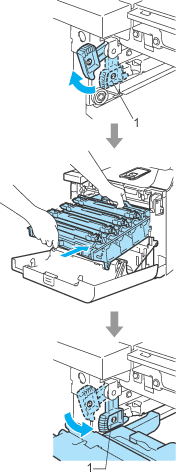

Vuelva a colocar la unidad de tambor en el equipo como se explica a continuación.

Cierre la cubierta delantera del equipo.

En primera lugar, vuelva a enchufar el cable de alimentación en la toma de corriente CA y conecte de nuevo todos los cables. Encienda el equipo.
