Papierstau beheben

Um einen Papierstau zu beheben, gehen Sie wie folgt vor:

HEISSE GERÄTETEILE

Direkt nach dem Betrieb des Gerätes sind Teile im Innern sehr heiß. Deshalb sollten Sie nach dem Öffnen der vorderen oder der hinteren Abdeckung die in den Abbildungen grau schattierten Teile NICHT berühren.

Hinweis

Die im Display angezeigten Namen für die Papierzuführungen lauten wie folgt:

•	Standard-Papierzufuhr: Zufuhr1
•	Multifunktionszufuhr: MF-Zufuhr

Papierstau in der Multifunktionszufuhr

Wenn im Display Stau MF-Zufuhr angezeigt wird, gehen Sie wie folgt vor.

Stau MF-Zufuhr

1	Nehmen Sie das Papier aus der Multifunktionszufuhr.
2	Entfernen Sie das gestaute Papier in der Multifunktionszufuhr.
3	Schließen Sie die Multifunktionszufuhr. Öffnen und schließen Sie dann die vordere Abdeckung, um das Gerät zurückzusetzen. Öffnen Sie erneut die Multifunktionszufuhr.
4	Fächern Sie den Papierstapel auf und legen Sie ihn wieder in die MF-Zufuhr ein.
5	Vergewissern Sie sich beim Einlegen des Papiers, dass der Papierstapel die Markierung für die maximale Stapelhöhe an beiden Seiten der Multifunktionszufuhr nicht überschreitet.

Seitenanfang

Papierstau in Zufuhr 1

Wenn im Display Stau Zufuhr1 angezeigt wird, gehen Sie wie folgt vor.

Stau Zufuhr1

1	Ziehen Sie die Papierkassette ganz aus dem Gerät heraus.
2	Ziehen Sie das gestaute Papier langsam mit beiden Händen heraus.
3	Vergewissern Sie sich, dass der Papierstapel die Markierung für die maximale Stapelhöhe nicht überschreitet. Stellen Sie die Papierführungen entsprechend der Papiergröße ein. Halten Sie die dazu den grünen Hebel der Papierführung gedrückt, während Sie die Führung verschieben. Achten Sie darauf, dass die Papierführungen einrasten.
4	Schieben Sie die Papierkassette wieder vollständig in das Gerät.

Seitenanfang

Papierstau im Inneren des Gerätes

Wenn im Display Stau innen angezeigt wird, gehen Sie wie folgt vor.

Stau innen

Ziehen Sie die Papierkassette ganz aus dem Gerät heraus.

Ziehen Sie das gestaute Papier langsam mit beiden Händen heraus.

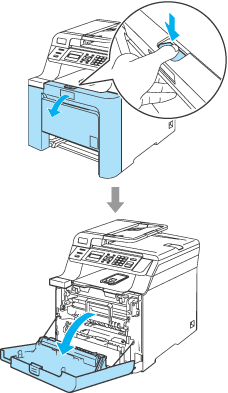

Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie die Abdeckung.

Fassen Sie den grünen Griff der Trommeleinheit, heben Sie die Trommeleinheit an und ziehen Sie sie bis zum Anschlag heraus.

Lösen Sie den grauen Sperrhebel (1) an der linken Seite des Gerätes. Fassen Sie die Trommeleinheit an den beiden grünen Griffen, heben Sie sie vorne an und nehmen Sie sie ganz aus dem Gerät heraus.

VORSICHT

	Fassen Sie die Trommeleinheit zum Tragen stets an den Griffen. Halten Sie die Trommeleinheit NICHT an den Seiten.
	Sie sollten die Trommeleinheit auf eine ebene Oberfläche und ein altes Tuch oder ein großes Stück Papier legen, damit die Arbeitsfläche nicht durch Tonerreste aus der Trommeleinheit verschmutzt wird.
	Berühren Sie die in der Abbildung gezeigten Elektroden NICHT, um Schäden am Gerät durch statische Aufladung zu vermeiden.

Das gestaute Papier wird mit der Trommeleinheit herausgezogen oder es wird gelöst, so dass Sie es aus dem Papierzufuhr-Fach herausziehen können.

Setzen Sie die Trommeleinheit wie folgt wieder in das Gerät ein.

(1)

Vergewissern Sie sich, dass der graue Sperrhebel (1) nach oben gezogen ist und setzen Sie dann die Trommeleinheit wieder ein. Drücken Sie den grauen Sperrhebel (1) nach unten.

Hinweis

Achten Sie beim Einsetzen der Trommeleinheit darauf, dass die grünen Führungen (1) an der Griffleiste der Trommeleinheit mit den grünen Pfeilen (2) links und rechts am Gerät ausgerichtet sind.

(2)

Schieben Sie die Trommeleinheit in das Gerät, bis sie einrastet.

Schließen Sie die vordere Abdeckung.

Schieben Sie die Papierkassette wieder vollständig in das Gerät.

Seitenanfang

Papierstau im hinteren Teil des Gerätes

Wenn im Display Stau hinten angezeigt wird, gehen Sie wie folgt vor.

Stau hinten

Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie die Abdeckung.

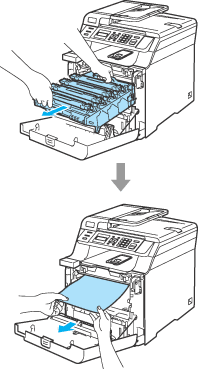

Fassen Sie den grünen Griff der Trommeleinheit, heben Sie die Trommeleinheit an und ziehen Sie sie bis zum Anschlag heraus.

Öffnen Sie die hintere Abdeckung.

Drücken Sie wie unten gezeigt die beiden grünen Hebel an der linken und rechten Seite nach unten und öffnen Sie die Abdeckung der Fixiereinheit (1).

HEISSE GERÄTETEILE

Ziehen Sie das gestaute Papier mit beiden Händen vorsichtig aus der Fixiereinheit.

Schließen Sie die Abdeckung der Fixiereinheit (1) und klappen Sie die beiden grünen Hebel an der linken und rechten Seite nach oben.

Schließen Sie die hintere Abdeckung.

Setzen Sie die Trommeleinheit mit den Tonerkassetten in das Gerät ein.

Schließen Sie die vordere Abdeckung.

Seitenanfang

Papierstau unter der Zufuhr 1 oder in der Fixiereinheit
(nur DCP-9042CDN)

Wenn im Display Stau Duplex erscheint, gehen Sie wie folgt vor:

Stau Duplex

Ziehen Sie die Papierkassette ganz aus dem Gerät heraus und überprüfen Sie das Innere des Gerätes.

Wenn sich kein gestautes Papier im Innern des Gerätes befindet, überprüfen Sie die Unterseite der Papierkassette.

Hinweis

Schieben Sie die Papierkassette noch NICHT wieder in das Gerät.

Wenn sich das Papier nicht in der Papierzufuhr gestaut hat, öffnen Sie die hintere Abdeckung.

Drücken Sie den grauen Hebel an der linken Seite (1) nach rechts.

HEISSE GERÄTETEILE

Ziehen Sie das gestaute Papier langsam heraus.

Bringen Sie den grauen Hebel an der linken Seite (1) in die ursprüngliche Position zurück.

Schließen Sie die hintere Abdeckung.

Schieben Sie die Papierkassette wieder vollständig in das Gerät.

Seitenanfang
