Jakmile nadejde čas na výměnu spotřebního materiálu, na LCD displeji se zobrazí následující hlášení.
Zařízení přestane tisknout jakmile se na LCD displeji objeví následující hlášení týkající se údržby.
Hlášení na LCD displeji | Spotřební materiál na výměnu | Přibližná životnost | Jak provést výměnu | Objednací číslo |
Neni toner Vymente Cerna(K) tonerovou kazetu.1 | Standardní tonerová kazeta | 1 500 stránek (azurová, purpurová, žlutá) 2 | | TN-130BK TN-130C TN-130M TN-130Y |
Tonerová kazeta s vysokou výtěžností | 4 000 stránek (azurová, purpurová, žlutá) 2 | TN-135BK TN-135C TN-135M TN-135Y |
Odp. toner plny | Nádobka na odpadní toner | | | WT-100CL |
Níže jsou uvedena hlášení týkající se údržby, která se zobrazují střídavě s normálními hlášeními v horním řádku LCD displeje, když je zařízení v režimu Připraveno. Tato hlášení vás upozorňují na potřebu co nejrychlejší výměny spotřebního materiálu, protože životnost spotřebního materiálu uplynula. I když bude některé z těchto hlášení zobrazeno na LCD displeji bude zařzení pokračovat v tisku.
Hlášení na LCD displeji | Spotřební materiál na výměnu | | Jak provést výměnu | Objednací číslo |
Valec konci | Fotoválec | 17 000 stránek | | DR-130CL |
Vymen jedn. pasu | Pásová jednotka | 50 000 stránek | | BU-100CL |
Konec zapek.jed. | Fixační jednotka | 80 000 stránek | Kvůli zakoupení fixační jednotky kontaktujte prodejce společnosti Brother. | — |
Konec laser.jed. | Laserová jednotka | 100 000 stránek | Kvůli zakoupení laserové jednotky kontaktujte prodejce společnosti Brother. | — |
Vymen PF Kit 1 | Podavač papíru pro zásobník 1 (Váleček pro podávání papíru a oddělující podložka pro zásobník 1) | 100 000 stránek | Kvůli zakoupení podavače papíru pro zásobník 1 kontaktujte prodejce společnosti Brother. | — |
Vymen PF Kit DP | Podavač papíru pro deskový podavač (Váleček pro podávání papíru a oddělující podložka pro deskový podavač) | 50 000 stránek | Kvůli zakoupení podavače papíru pro deskový podavač kontaktujte prodejce společnosti Brother. | — |
Poznámka
| • | Zlikvidujte použitý spotřební materiál podle místních nařízení odděleně od komunálního odpadu. Pokud máte dotazy, kontaktujte místní úřad pro likvidaci odpadu. Spotřební materiál dobře uzavřete, aby se nemohlo zevnitř nic vysypat. |
Výměna tonerové kazety
Objednací čísla:
Standardní tonerová kazeta:
TN-130 (BK, C, M, Y)
Tonerová kazeta s vysokou výtěžností:
TN-135 (BK, C, M, Y)
Hlášení Dochází toner
Dochazi toner  Pripravte novou |
Zařízení je dodáno se standardní tonerovou kazetou TN-130. Když je tonerová kazeta téměř prázdná, na LCD displeji se zobrazí Dochazi toner.
Poznámka
| | Když uvidíte upozornění Dochazi toner, je vhodné připravit k použití novou tonerovou kazetu. |
Hlášení Není toner
Když se na LCD displeji objeví následující hlášení, musíte tonerovou kazetu vyměnit. Na druhém řádku LCD displeje je specifikováno, kterou barvu je třeba vyměnit.
Neni toner Vymente Cerna(K) |
Výměna tonerové kazety
| 1 | Vypněte spínač zařízení. |
| 2 | |
| 3 | Uchopte zelený držák fotoválce. Zvedněte fotoválec a poté jej vytahujte, dokud nezastaví. |
| 4 | Uchopte držák tonerové kazety a vytáhněte ji z fotoválce. Tento postup opakujte pro všechny tonerové kazety.   UPOZORNĚNÍ | | Zařízení Brother jsou navržena pro práci s tonerem určité specifikace a budou pracovat na maximální úrovni výkonnosti při používání originálních tonerových kazet značky Brother (TN-130/TN-135). Společnost Brother nemůže tento optimální výkon zaručit, pokud se používají tonery či tonerové kazety jiných specifikací. Společnost Brother tudíž v tomto zařízení nedoporučuje použití kazet jiných než originálních kazet Brother nebo doplňování prázdných kazet tonerem z jiných zdrojů. Pokud dojde k poškození fotoválce či jiné části tohoto zařízení jako důsledek požívání toneru či tonerových kazet jiných než originálních výrobků Brother kvůli nekompatibilitě nebo nevhodnosti těchto výrobků pro práci v tomto zařízení, veškeré nezbytné opravy nemohou být kryty zárukou. |
|
| 5 | Očistěte korónové vodiče následujícím způsobem. | (1) | Zatlačením uvolněte západku krytu bílého korónového vodiče (1) a poté kryt otevřete. | | (2) | Vyčistěte korónový vodič uvnitř fotoválce tak, že několikrát opatrně posunete zelený uvolňovač zleva doprava a zprava doleva. UPOZORNĚNÍ | | Vraťte uvolňovač do výchozí polohy (  ) (1). Pokud tak neučiníte, na vytištěných stránkách se mohou objevit svislé pruhy. |
| | (3) | Zavřete kryt korónového vodiče. | | (4) | Opakujte kroky 1 až 3 pro vyčištění každého ze třech zbývajících korónových vodičů. |
|
| 6 | Rozbalte novou tonerovou kazetu. Držte tonerovou kazetu oběma rukama a jemně ji pětkrát až šestkrát protřepte, aby se toner uvnitř kazety rovnoměrně rozprostřel. |
| 7 | Odstraňte oranžový ochranný kryt. |

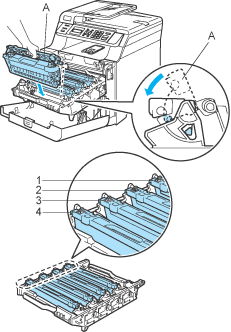

| 8 | Tonerové kazety držte za barevné držáky a dle obrázku je po jedné vložte zpět do fotoválce. Ujistěte se, že barva tonerové kazety souhlasí s barvou štítku na fotoválci. Po vložení tonerové kazety na své místo nezapomeňte sklopit držák tonerové kazety (A). Tento postup opakujte pro všechny tonerové kazety. | 1. | C - azurová | | 2. | M - purpurová | | 3. | Y - žlutá | | 4. | K - černá |
|
| 9 | Zatlačte fotoválec do zařízení, dokud se nezastaví. |
| 10 | Zavřete přední kryt zařízení. |
