卡纸

卡纸

要清除卡纸，请遵循此部分中的步骤进行操作。

高温表面

刚使用设备后，设备内部的一些零件温度非常高。打开设备前盖或后盖时，请勿触碰下图所示的阴影部分。

注释

液晶显示屏上所指示的纸盒如下：

•	标准纸盒： Tray 1 (纸盒1)
•	多功能纸盒： MP Tray (多功能纸盒)

纸张卡在 MP 纸盒中

若液晶显示屏显示Jam MP Tray (多功能纸盒卡纸)，请遵循以下步骤：

Jam MP Tray

1	将纸张从 MP 纸盒中移除。
2	移除任何卡在 MP 纸盒中或 MP 纸盒周围的纸张。
3	合上 MP 纸盒。然后，打开前盖再合上以重置设备。重新打开 MP 纸盒。
4	充分展开堆叠的纸张，并将其装回 MP 纸盒中。
5	在 MP 纸盒中装入纸张时，确保纸张位于纸盒两边的最大纸张高度导块以下。

纸张卡在纸盒1中

若液晶显示屏显示Jam Tray 1 (进纸盒1卡纸)，请遵循以下步骤：

Jam Tray 1

1	将纸盒从设备中完全拉出。
2	用双手慢慢将卡住的纸张拉出。
3	确保纸张位于最大纸张限量标记以下。按下绿色纸张导块释放杆的同时，滑动纸张导块以适合纸张尺寸。确保导块已牢固地嵌入插槽中。
4	将纸盒牢固地装回设备中。

纸张卡在设备中

若液晶显示屏显示Jam Inside (设备内部卡纸)，请遵循以下步骤：

Jam Inside

1

将纸盒从设备中完全拉出。

2

用双手慢慢将卡住的纸张拉出。

3

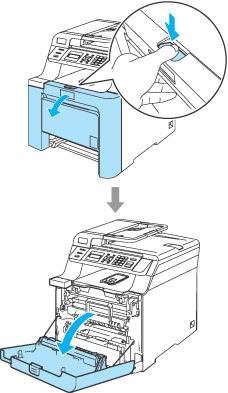

按下前盖释放按钮，然后打开前盖。

4

握住硒鼓单元的绿色把手。向上提起硒鼓单元，然后将其拉出，直至其停止。

5

释放设备左侧的灰色锁定杆(1)。握住硒鼓单元的绿色把手，抬起硒鼓单元的前部并将其从设备中完全拉出。

注意

	搬运硒鼓单元时，握住其两端的把手。请勿握住硒鼓单元的两边。
	我们建议您将硒鼓单元放置在一张易处理且表面干净平滑的纸上，以防墨粉泼洒出来。
	为防止静电损坏设备，请勿触摸图例中所示的电极。

6

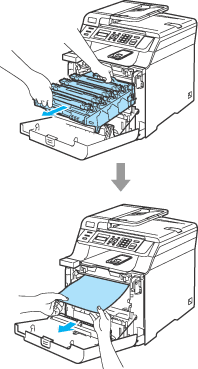

取出墨粉盒和硒鼓单元组件后可以取出卡住的纸张，或者可以松开纸张，然后从打开的纸盒中拉出。

7

如下图所示将硒鼓单元装回设备。

(1)

确保灰色锁定杆(1)处于向上的位置，将硒鼓单元装入设备。然后按下灰色锁定杆(1)。

注释

将硒鼓单元装入设备时，请将硒鼓单元把手的绿色导块(1)对准设备两边的绿色箭头(2)。

(2)

将硒鼓单元推入直至其卡入到位。

8

合上设备前盖。

9

将纸盒牢固地装回设备中。

纸张卡在设备后部

若液晶显示屏显示Jam Rear (设备后部卡纸)，请遵循以下步骤：

Jam Rear

1

按下盖板释放杆，打开前盖。

2

握住硒鼓单元的绿色把手。向上提起硒鼓单元，然后将其拉出，直至其停止。

3

打开后盖。

4

拉下两侧绿色杆，如图所示一个位于左侧，一个位于右侧，然后合上定影单元盖(1)。

高温表面

刚使用设备后，设备内部的一些零件温度非常高。打开设备前盖或后盖时，请勿触碰下图所示的阴影部分。

5

用双手将卡纸从定影单元中轻轻抽出。

6

关闭定影盖(1)并抬起左右两侧的两个绿色杆。

7

合上后盖。

8

将硒鼓单元和墨粉盒组件装回设备中。

9

合上设备前盖。
