Mettez l'appareil hors tension à l'aide de l'interrupteur d'alimentation. Appuyez sur le levier de déverrouillage du capot avant pour ouvrir le capot avant.
2
Prenez le tambour par sa poignée verte. Levez le tambour et sortez-le jusqu'à l'arrêt.
3
Déverrouillez le levier gris (1) sur la gauche de l'appareil. Levez l'avant du tambour et sortez entièrement le tambour de l'appareil à l'aide de ses poignées vertes.
ATTENTION
Pour transporter le tambour, tenez-la par les poignées. NE tenez PAS le tambour par ses côtés.
Nous vous conseillons de poser le tambour sur une feuille de papier jetable placée sur une surface propre et plane, afin de contenir les éventuelles éclaboussures de toner.
Pour éviter que l'appareil ne soit endommagé par de l'électricité statique, NE touchez PAS les électrodes présentées dans l'illustration.
4
Prenez les parties vertes de la courroie des deux mains et levez la courroie, puis sortez-la.
ATTENTION
Nous vous conseillons de poser la courroie sur une feuille de papier jetable placée sur une surface propre et plane, afin de contenir les éventuelles éclaboussures de toner.
5
Déballez la nouvelle courroie et retirez sa protection.
6

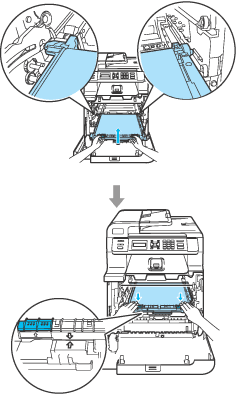

Installez la nouvelle courroie dans l'appareil. Faites correspondre la marque de la courroie avec la marque de l'appareil. Abaissez la partie verte de la courroie jusqu'au verrouillage.
7
Replacez le tambour dans l'appareil comme suit.
(1)
Assurez-vous que le levier de verrouillage gris (1) est levé, et placez le tambour dans l'appareil. Abaissez le levier de verrouillage gris (1).
Remarque
Lorsque vous installez le tambour dans l'appareil, veillez à faire correspondre les guides verts (1) de la poignée du tambour avec les flèches vertes (2) des deux côtés de l'appareil.
(2)
Poussez le tambour jusqu'à l'arrêt.
8
Fermez le capot avant de l'appareil.
Lorsque vous remplacez la courroie, vous devez remettre à zéro le compteur de courroie en suivant les étapes suivantes :
9
Enclenchez l'interrupteur d'alimentation de l’appareil.
10
Appuyez sur Menu, 5, 5.
L'écran ACL affiche le nom de pièce du compteur qui doit être remis à zéro.
Info. machine
5.Menu reinit
11
Appuyez sur ou sur pour sélectionner Unité Courroie.
Appuyez sur OK.
12
Appuyez sur 1 pour remettre à zéro le compteur de courroie.
