Remplacement du tambour

Numéro de référence : DR-110CL

Message Tamb presq fin

Tamb presq fin

L'appareil utilise un tambour pour créer les images de l'impression sur le papier. Si l'écran ACL indique Tamb presq fin, cela signifie que le tambour est presque périmé et qu'il est temps de le remplacer.

Même si le message à l'écran ACL indique Tamb presq fin, il reste possible d'imprimer pendant un certain temps sans avoir à changer le tambour. Cependant, lorsque la détérioration de la qualité d'impression devient sensible (même avant l'affichage du message Tamb presq fin), le remplacement du tambour est nécessaire. Nous vous conseillons de nettoyer l'appareil lorsque vous remplacez le tambour. (Voir Nettoyage de la fenêtre du scanner laser.)

ATTENTION

Le tambour contient du toner. Manipulez-le donc avec précaution lorsque vous le retirez. Si du toner se répand sur vos mains ou sur vos vêtements, essuyez les éclaboussures ou nettoyez-les immédiatement à l'eau froide.

Remarque

Le tambour est un consommable. Il doit donc être remplacé périodiquement. De nombreux facteurs permettent de déterminer la durée de vie du tambour, tels que la température ambiante, le taux d'humidité, le type de papier et la quantité de toner utilisée en fonction du nombre de pages par tâche d'impression. Un tambour présente une durée de vie estimée à 17 000 pages. Le nombre réel de pages pouvant être imprimées par votre tambour peut être bien inférieur à cette estimation. Comme la durée de vie réelle du tambour est liée à de nombreux impondérables, il n'est pas possible de garantir la quantité minimale de pages qui sera imprimée par le tambour.

Haut de la page

Remplacement du tambour

ATTENTION

Ne déballez le nouveau tambour que juste avant son installation. Placez le tambour usagé dans le sac en plastique.

TEMPÉRATURE ÉLEVÉE

Après l'utilisation de l'appareil, certaines de ses pièces internes sont extrêmement chaudes. Lorsque vous ouvrez le capot avant ou arrière de l'appareil, NE touchez PAS les parties grises sur l'illustration.

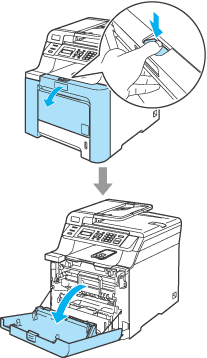

Mettez l'appareil hors tension à l'aide de l'interrupteur d'alimentation. Appuyez sur le levier de déverrouillage du capot avant pour ouvrir le capot avant.

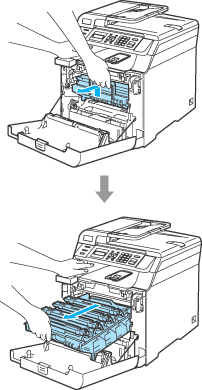

Prenez le tambour par sa poignée verte. Levez le tambour et sortez-le jusqu'à l'arrêt.

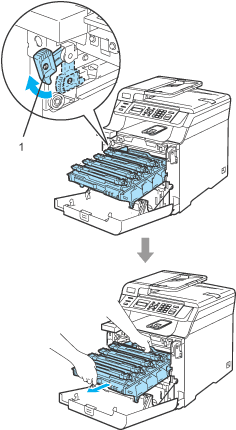

Déverrouillez le levier gris (1) sur la gauche de l'appareil. Levez l'avant du tambour et sortez entièrement le tambour de l'appareil à l'aide de ses poignées vertes.

ATTENTION

Nous vous conseillons de poser le tambour sur une feuille de papier jetable placée sur une surface propre et plane, afin de contenir les éventuelles éclaboussures de toner.

Remarque

Débarrassez-vous du tambour selon les réglementations locales. Ne le jetez pas avec les ordures ménagères. Veillez à fermer hermétiquement le tambour afin d'éviter que du toner ne s'en échappe. Pour toute question, appelez votre déchetterie locale.

ATTENTION

	Pour éviter que l'appareil ne soit endommagé par de l'électricité statique, NE touchez PAS les électrodes présentées dans l'illustration.
	Pour transporter le tambour, tenez-la par les poignées. NE tenez PAS le tambour par ses côtés.
	Pour éviter les problèmes de qualité d'impression, NE JAMAIS toucher les pièces présentées en gris sur les illustrations.

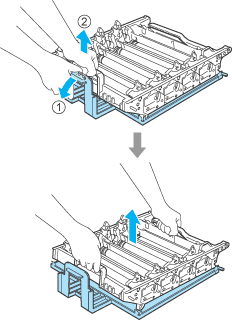

Prenez la poignée de la cartouche de toner et sortez-la du tambour. Répétez cette opération pour toutes les cartouches de toner.

ATTENTION

	Nous vous conseillons de poser les cartouches de toner sur une feuille de papier jetable placée sur une surface propre et plane, afin de contenir les éventuelles éclaboussures de toner.
	Manipulez les cartouches de toner avec précaution. Si du toner se répand sur vos mains ou sur vos vêtements, essuyez les éclaboussures ou nettoyez-les immédiatement à l'eau froide.

Déballez le nouveau tambour et retirez sa protection.

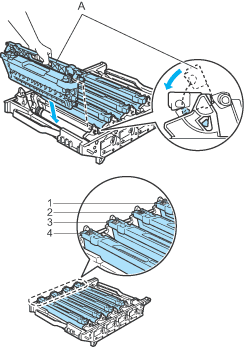

Prenez la poignée de la cartouche de toner et introduisez la cartouche dans le tambour. Veillez à faire correspondre la couleur de la cartouche avec l'étiquette de couleur appropriée sur le tambour. Veillez également à replier la poignée de la cartouche (A) une fois la cartouche en place. Répétez cette opération pour toutes les cartouches de toner.

1.	C - Cyan
2.	M - Magenta
3.	Y - Jaune
4.	K - Noir

Replacez le tambour dans l'appareil comme suit.

(1)

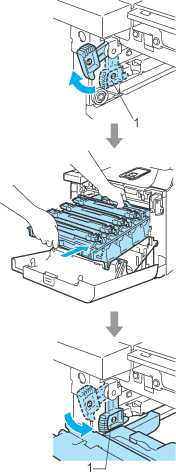

Assurez-vous que le levier de verrouillage gris (1) est levé, et placez le tambour dans l'appareil. Abaissez le levier de verrouillage gris (1).

Remarque

Lorsque vous installez le tambour dans l'appareil, veillez à faire correspondre les guides verts (1) de la poignée du tambour avec les flèches vertes (2) des deux côtés de l'appareil.
