Bourrage de papier

Pour éliminer un bourrage de papier, suivez les étapes ci-dessous.

TEMPÉRATURE ÉLEVÉE

Après l'utilisation de l'appareil, certaines de ses pièces internes sont extrêmement chaudes. Lorsque vous ouvrez le capot avant ou arrière de l'appareil, NE touchez PAS les parties grises sur l'illustration.

Remarque

Les noms des bacs d'alimentation apparaissant sur l'ACL sont les suivants:

•	Bac à papier standard : bac 1
•	Bac multi-usage : Bac poly

Le papier est coincé dans le bac MP

Si l'écran ACL affiche Bourr Bac poly, suivez les étapes suivantes :

Bourr Bac poly

1	Retirez le papier du bac MP.
2	Retirez toute feuille de papier coincée dans le bac MP et à proximité de celui-ci.
3	Fermez le bac MP. Ouvrez le ensuit capot avant et refermez-le pour réinitialiser làppareil. Ouvrez à nouveau le bac MP.
4	Ventilez le papier et remettez-le dans le bac MP.
5	Lorsque vous chargez du papier dans le bac MP, veillez à ce que le papier ne dépasse pas les guides de hauteur maximum du papier de chaque côté du bac.

Haut de la page

Le papier est coincé dans le Bac 1

Si l'écran ACL affiche Bourrage bac 1, suivez les étapes suivantes.

Bourrage bac 1

1	Retirez complètement le bac à papier de l'appareil.
2	Utilisez les deux mains pour retirer lentement le papier coincé.
3	Assurez-vous que le papier arrive au-dessous de la marque indiquant la capacité maximale du bac à papier. Tout en appuyant sur le levier de déverrouillage du guide-papier vert, faites coulisser les guide-papier pour qu'ils s'adaptent au format du papier. Assurez-vous que les guides se logent correctement dans les fentes.
4	Réinstallez convenablement le bac à papier dans l'appareil.

Haut de la page

Le papier est coincé dans l'appareil

Si l'écran ACL affiche Bourr à l’intér, suivez les étapes suivantes.

Bourr à l’intér

Retirez complètement le bac à papier de l'appareil.

Utilisez les deux mains pour retirer lentement le papier coincé.

Appuyez sur le levier de déverrouillage du capot avant pour ouvrir le capot avant.

Prenez le tambour par sa poignée verte. Levez le tambour et sortez-le jusqu'à l'arrêt.

Déverrouillez le levier gris (1) sur la gauche de l'appareil. Levez l'avant du tambour et sortez entièrement le tambour de l'appareil à l'aide de ses poignées vertes.

ATTENTION

	Pour transporter le tambour, tenez-la par les poignées. NE tenez PAS le tambour par ses côtés.
	Nous vous conseillons de poser le tambour sur une feuille de papier jetable placée sur une surface propre et plane, afin de contenir les éventuelles éclaboussures de toner.
	Pour éviter que l'appareil ne soit endommagé par de l'électricité statique, NE touchez PAS les électrodes présentées dans l'illustration.

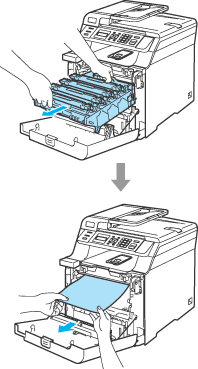

Il peut arriver que le papier coincé soit retiré avec l'ensemble du tambour et de la cartouche de toner ou être ainsi libéré. Vous pouvez alors le retirer via l'ouverture du bac à papier.

Replacez le tambour dans l'appareil comme suit.

(1)

Assurez-vous que le levier de verrouillage gris (1) est levé, et placez le tambour dans l'appareil. Abaissez le levier de verrouillage gris (1).

Remarque

Lorsque vous installez le tambour dans l'appareil, veillez à faire correspondre les guides verts (1) de la poignée du tambour avec les flèches vertes (2) des deux côtés de l'appareil.

(2)

Poussez le tambour jusqu'à l'arrêt.

Fermez le capot avant de l'appareil.

Réinstallez convenablement le bac à papier dans l'appareil.

Haut de la page

Le papier est coincé à l'arrière de l'appareil

Si l'écran ACL affiche Bourr arrière, suivez les étapes suivantes.

Bourr arrière

Appuyez sur le levier de déverrouillage du capot pour ouvrir le capot avant.

Prenez le tambour par sa poignée verte. Levez le tambour et sortez-le jusqu'à l'arrêt.

Ouvrez le capot arrière.

Abaissez les deux leviers verts, l'un à gauche et l'autre à droite, comme le montre l'illustration ci-dessous, puis ouvrez le couvercle de l'unité de
fusion (1).

TEMPÉRATURE ÉLEVÉE

Retirez lentement le papier coincé de l'unité de fusion en utilisant les deux mains.

Refermez le couvercle de l'unité de fusion (1) et levez les deux leviers verts à gauche et à droite.

Refermez le capot arrière.

Réinstallez l'ensemble tambour et cartouches de toner dans l'appareil.

Fermez le capot avant de l'appareil.

Haut de la page

Du papier est coincé sous le bac à papier 1 ou dans l'unité de fusion
(DCP-9042CDN uniquement)

Si l'écran ACL indique Bourr Recto V, respectez les étapes suivantes :

Bourr Recto V

Retirez complètement le bac à papier de l'appareil et vérifiez l'intérieur.

S'il n'y a pas de papier coincé à l'intérieur de l'appareil, vérifiez en dessous du bac à papier.

Remarque

NE remettez PAS le bac à papier en place à ce stade.

S'il n'y a pas de papier coincé dans le bac à papier, ouvrez le capot arrière.

Poussez le levier gris de gauche (1) vers la droite.

TEMPÉRATURE ÉLEVÉE

Retirez lentement le papier coincé.

Remettez le levier gris à gauche (1), dans sa position initiale.

Refermez le capot arrière.

Réinstallez convenablement le bac à papier dans l'appareil.
