Для устранения замятия бумаги выполните операции, описанные в данном разделе.
ВАЖНАЯ ИНФОРМАЦИЯ
Убедитесь, что в устройство установлены как тонер-картридж, так и фотобарабан. Если фотобарабан не установлен или установлен неправильно, это может вызвать замятие бумаги в устройстве Brother.
Примечание
Если сообщение об ошибке не исчезло, откройте и закройте переднюю крышку и крышку узла термозакрепления для сброса состояния устройства.
ОСТОРОЖНО
ГОРЯЧАЯ ПОВЕРХНОСТЬ
Сразу после окончания работы устройства некоторые внутренние его части остаются чрезвычайно горячими. Во избежание травмы при открытии передней или задней крышки (заднего выходного лотка) устройства НЕ прикасайтесь к частям, выделенным на рисунке.
ВАЖНАЯ ИНФОРМАЦИЯ
Во избежание повреждения устройства статическим электричеством НЕ прикасайтесь к электродам, показанным на рисунке.
Примечание
Ниже приведены названия лотков для бумаги, отображаемые на ЖКД.
•
Стандартный лоток для бумаги: лотке1
•
Дополнительный нижний лоток: лотке2
•
Обходной лоток: ун.лотке
Замятие бумаги в лотке MP
Если на ЖКД отображается сообщение Зам. в ун.лотке, выполните следующие действия.
1
Извлеките бумагу из обходного лотка.
2
Извлеките замятую бумагу из обходного лотка и смежных компонентов.
3
Закройте обход. лоток. Затем откройте переднюю крышку и закройте ее, чтобы выполнить сброс аппарата.
Снова откройте обход. лоток.
4
Выровняйте стопку бумаги и положите ее обратно в обход. лоток.
5
При загрузке бумаги в обход. лоток убедитесь в том, что уровень бумаги не превышает максимальные отметки высоты на обеих сторонах лотка.
Если на ЖКД отображается сообщение Замятие в лотке1 или Замятие в лотке2, выполните следующие действия.
1
Полностью выдвиньте лоток для бумаги из устройства.
Для Замятие в лотке1:
Для Замятие в лотке2:
2
Двумя руками медленно вытяните замятую бумагу.
3
Убедитесь в том, что высота стопки бумаги не превышает отметку максимального уровня () лотка для бумаги. Удерживая нажатым синий фиксирующий рычаг направляющих бумаги, передвиньте направляющие в соответствии с форматом бумаги. Проверьте, что направляющие надежно зафиксированы в пазах.
4
Задвиньте лоток для бумаги в устройство до упора.
ВАЖНАЯ ИНФОРМАЦИЯ
НЕ извлекайте стандартный лоток для бумаги во время подачи бумаги из нижнего лотка для бумаги, поскольку это может привести к замятию бумаги.
Полностью выдвиньте лоток для бумаги из устройства.
2
Двумя руками медленно вытяните замятую бумагу.
3

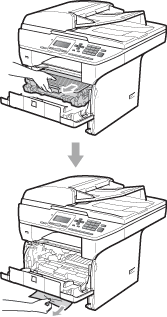

Нажмите кнопку фиксации передней крышки и откройте крышку.
4
Медленно извлеките узел фотобарабана с тонер-картриджем. Замятая бумага может вытягиваться вместе с картриджем и фотобарабаном. Это может привести к освобождению бумаги, после чего бумагу можно извлечь из отверстия выходного лотка.
ВАЖНАЯ ИНФОРМАЦИЯ
Рекомендуется положить узел фотобарабана с тонер-картриджем на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера.
Во избежание повреждения аппарата от статического электричества НЕ прикасайтесь к электродам, показанным на иллюстрации.
5
Установите блок фотобарабана с тонер-картриджем на место.
Бумага замята внутри узла фотобарабана с тонер-картриджем
1
Нажмите кнопку фиксации передней крышки и откройте крышку.
2
Медленно извлеките узел фотобарабана с тонер-картриджем.
ВАЖНАЯ ИНФОРМАЦИЯ
Рекомендуется положить узел фотобарабана с тонер-картриджем на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера.
3
Нажмите вниз синий рычаг блокировки и извлеките тонер-картридж из фотобарабана.
Если в фотобарабане имеется замятая бумага, извлеките ее.
ВАЖНАЯ ИНФОРМАЦИЯ
•
Делать это следует аккуратно. Если тонер попадет на руки или одежду, немедленно вытрите его или смойте холодной водой.
•
Во избежание снижения качества печати НЕ прикасайтесь к частям, выделенным на приведенных ниже рисунках.
4
Удалите всю замятую бумагу, если она осталась внутри фотобарабана.
5
Установите тонер-картридж обратно в фотобарабан до фиксации со щелчком. При правильной установке синий рычаг фиксатора автоматически поднимется.
6
Установите блок фотобарабана с тонер-картриджем на место.
Нажмите кнопку фиксации передней крышки и откройте крышку.
2
Медленно извлеките узел фотобарабана с тонер-картриджем.
ВАЖНАЯ ИНФОРМАЦИЯ
Рекомендуется положить узел фотобарабана с тонер-картриджем на чистую ровную поверхность, подстелив под него лист ненужной бумаги или ткань на случай рассыпания тонера.
3
Откройте заднюю крышку (задний выходной лоток).
4
Потяните на себя лапки, расположенные слева и справа, и откиньте крышку узла термического закрепления (1).
5
Вытяните замятую бумагу из узла термозакрепления.
6
Закройте крышку узла термозакрепления и заднюю крышку (задний выходной лоток).
7
Установите блок фотобарабана с тонер-картриджем на место.
