Para solucionar os encravamentos de papel, siga as fases desta secção.
IMPORTANTE
Confirme que instalou um cartucho de toner e uma unidade de tambor no aparelho. Se não instalou uma unidade do tambor ou se instalou a unidade do tambor incorrectamente, isto poderá provocar um encravamento de papel no seu aparelho Brother.
Nota
Se a mensagem de erro continuar a aparecer, abra a tampa dianteira e a tampa da unidade de fusão e volte a fechá-las com firmeza para reiniciar o aparelho.
AVISO
SUPERFÍCIE QUENTE
Depois de usar o aparelho, algumas das suas peças internas estão extremamente quentes. Para evitar ferimentos, quando abrir a tampa dianteira ou traseira (bandeja de saída traseira) do aparelho, NÃO toque nas peças assinaladas a sombreado na figura.
IMPORTANTE
Para evitar danos no aparelho provocados por electricidade estática, NÃO toque nos eléctrodos apresentados na figura.
Nota
Os nomes apresentados no LCD para as gavetas do papel são os seguintes:
•
Gaveta do papel standard: Gav1
•
Gaveta inferior opcional: Gav2
•
Gaveta multiusos: gaveta MF
O papel está encravado na gaveta MP
Se o LCD indicar Encrav.gaveta MF, siga os passos abaixo:
1
Retire o papel da gaveta MP.
2
Retire qualquer papel que possa estar encravado no interior ou em torno da gaveta MP.
3
Feche a gaveta MP. Em seguida, abra a tampa dianteira e feche-a para reiniciar o aparelho.
Abra novamente a gaveta MP.
4
Folheie a resma de papel e recoloque-a na gaveta MP.
5
Ao colocar papel na gaveta MP, certifique-se de que o papel se mantém por baixo das guias de altura máxima do papel em ambos os lados da gaveta.
Se o LCD indicar Papel encr. Gav1 ou Papel encr. Gav2, siga os passos abaixo:
1
Puxe a gaveta do papel completamente para fora do aparelho.
Para a Papel encr. Gav1:
Para a Papel encr. Gav2:
2
Utilize as duas mãos para retirar lentamente o papel encravado.
3
Certifique-se de que o papel se encontra por baixo da marca de limite máximo de papel () da gaveta do papel. Enquanto prime o manípulo azul de desbloqueio das guias de papel, deslize as guias do papel até se adaptarem ao formato do papel. Verifique se as guias estão bem encaixadas nas ranhuras.
4
Coloque firmemente a gaveta do papel no aparelho.
IMPORTANTE
NÃO retire a gaveta do papel standard enquanto o papel está a ser alimentado a partir da gaveta inferior de papel, pois pode provocar um encravamento de papel.

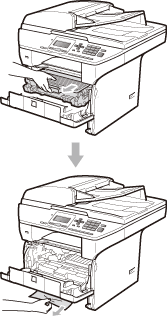

Puxe a gaveta do papel completamente para fora do aparelho.
2
Utilize as duas mãos para retirar lentamente o papel encravado.
3
Prima o botão de desbloqueio da tampa dianteira e abra-a.
4
Retire lentamente o conjunto da unidade do tambor e cartucho de toner. O papel encravado pode ser puxado juntamente com o conjunto do cartucho de toner e da unidade do tambor, ou este pode desbloquear o papel para que o possa retirar da abertura da gaveta do papel.
IMPORTANTE
Recomendamos que coloque o conjunto da unidade do tambor e cartucho de toner sobre uma superfície plana e limpa, com uma folha de papel descartável ou pano por baixo, em caso de derrame ou salpico do toner.
Para evitar danos no aparelho provocados por electricidade estática, NÃO toque nos eléctrodos apresentados na figura.
5
Volte a colocar o conjunto da unidade do tambor e dos cartuchos de toner no aparelho.
Existe papel encravado no interior do conjunto da unidade do tambor e cartucho de toner
1
Prima o botão de desbloqueio da tampa dianteira e abra-a.
2
Retire lentamente o conjunto da unidade do tambor e cartucho de toner.
IMPORTANTE
Recomendamos que coloque o conjunto da unidade do tambor e cartucho de toner sobre uma superfície plana e limpa, com uma folha de papel descartável ou pano por baixo, em caso de derrame ou salpico do toner.
3
Empurre o manípulo de bloqueio azul e retire o cartucho de toner da unidade do tambor.
Retire o papel encravado do interior da unidade do tambor.
IMPORTANTE
•
Manuseie o cartucho de toner com cuidado. Se o toner se espalhar nas suas mãos ou roupa, limpe ou lave imediatamente com água fria.
•
Para evitar problemas na qualidade da impressão, NÃO toque nas zonas indicadas a sombreado nas ilustrações que se seguem.
4
Retire todo o papel encravado do interior da unidade do tambor.
5
Volte a colocar o cartucho de toner na unidade do tambor até o ouvir engatar. Se o colocar correctamente, o manípulo de bloqueio azul subirá automaticamente.
6
Volte a colocar o conjunto da unidade do tambor e dos cartuchos de toner no aparelho.
O papel está encravado na parte traseira do aparelho
1
Prima o botão de desbloqueio da tampa dianteira e abra-a.
2
Retire lentamente o conjunto da unidade do tambor e cartucho de toner.
IMPORTANTE
Recomendamos que coloque o conjunto da unidade do tambor e cartucho de toner sobre uma superfície plana e limpa, com uma folha de papel descartável ou pano por baixo, em caso de derrame ou salpico do toner.
3
Abra a tampa traseira (bandeja de saída traseira).
4
Puxe as linguetas dos lados esquerdo e direito na sua direcção para abrir a tampa da unidade de fusão (1).
5
Retire o papel encravado da unidade de fusão.
6
Feche a tampa da unidade de fusão e a tampa traseira (gaveta de saída traseira).
7
Volte a colocar o conjunto da unidade do tambor e dos cartuchos de toner no aparelho.
IMPORTANTE
Nota
AVISO
SUPERFÍCIE QUENTE
